Wenn ich es endlich schaffe meinen schon lange geplanten Mobilbagger in 1:8 Realität werden zu lassen, muß ich mich wohl ein paar Wochen in deiner Werkstatt breit machen. Wenn die Laserteile alle zusammen sind hast Du die doch in maximal 2 Wochen zusammen gebraten! großes Grinsen

__________________
Harzliche Grüße von Andreas
09.07.2021 21:59 Actros-Fan ist offline E-Mail an Actros-Fan senden Beiträge von Actros-Fan suchen Nehmen Sie Actros-Fan in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Klar komm vorbei großes Grinsen Zunge raus Zunge raus

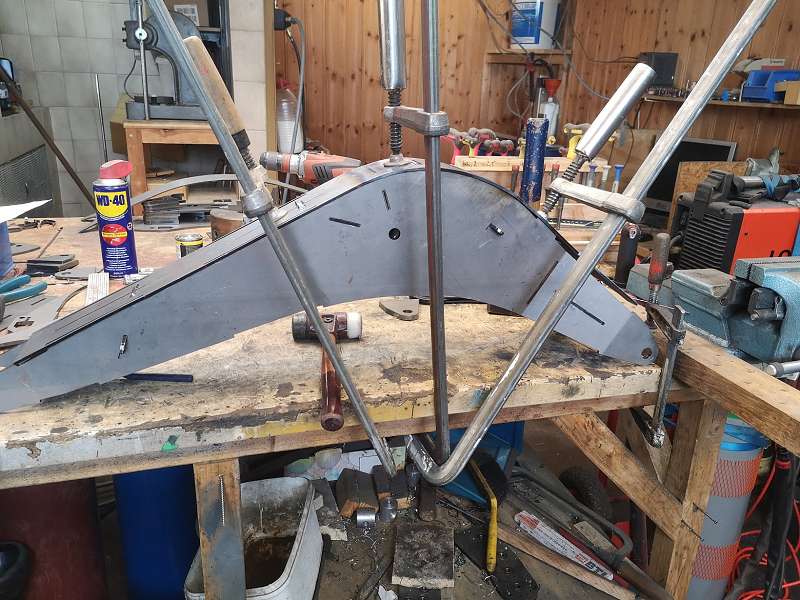

Gestern habe ich den Mono noch angefangen zu verschweißen und das Obere Deckblech der Rundung anzupassen.







Und heute hatte ich nicht so viel kraft und habe etwas kleineres begonnen....

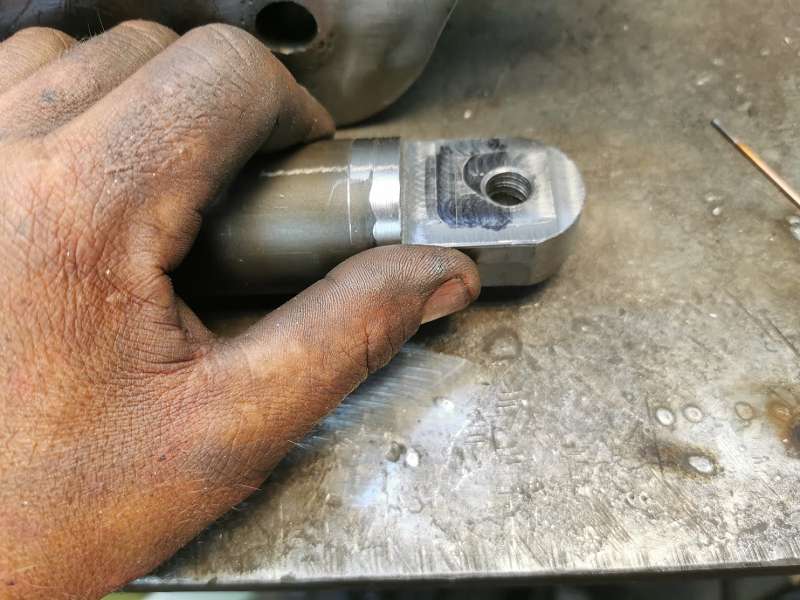

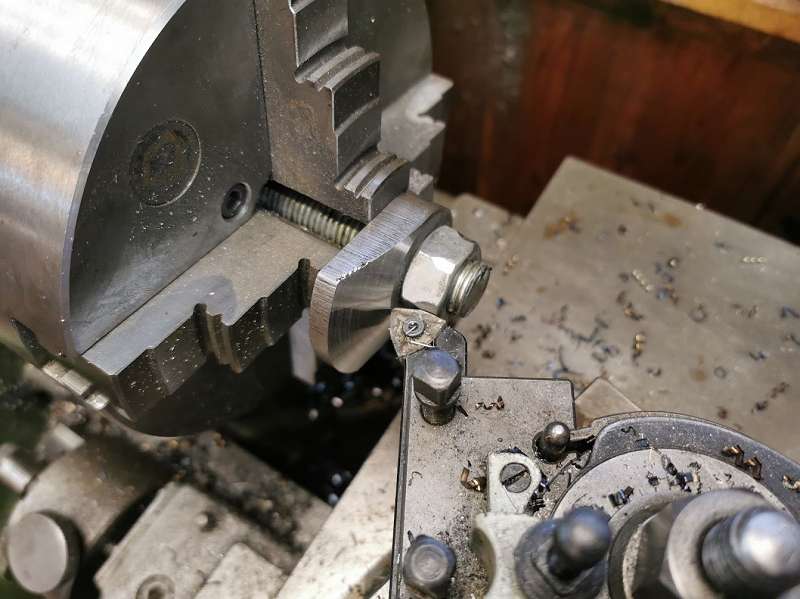

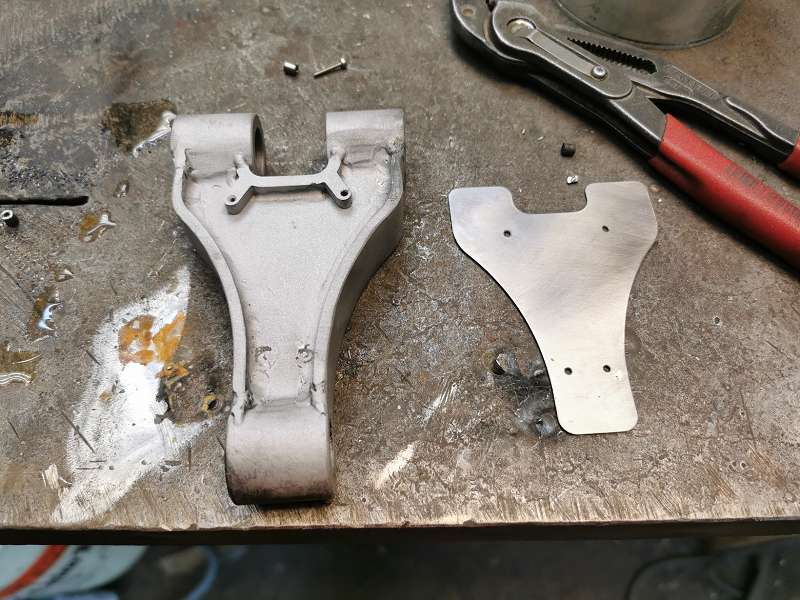

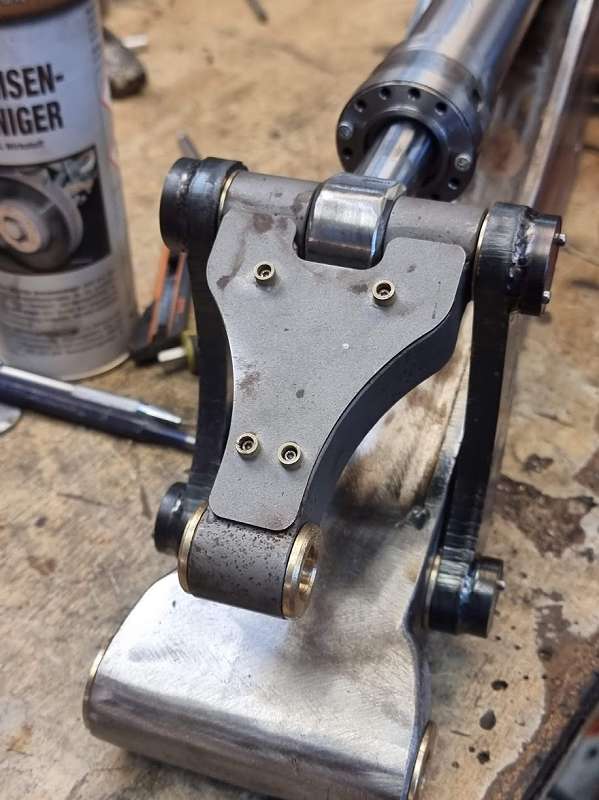

Den Umlenkhebel ....

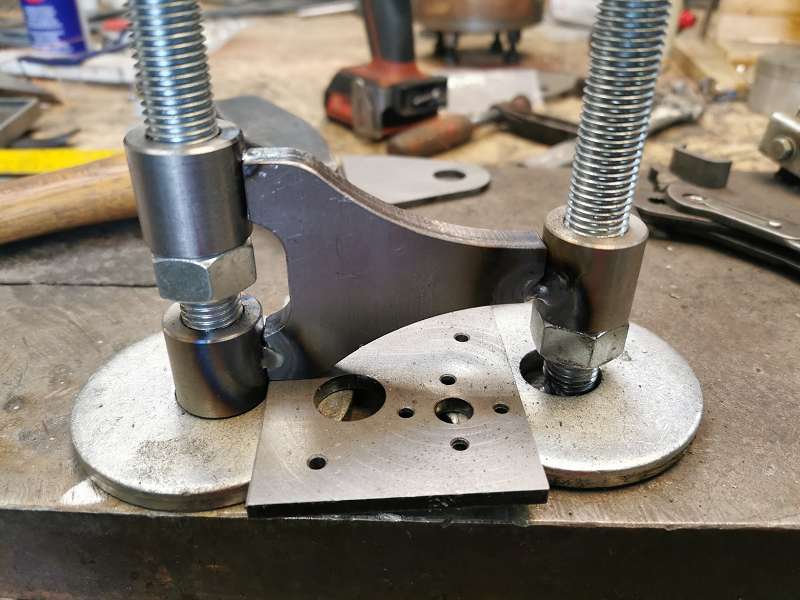

Schnell eine Haltehilfe gebaut .





__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
11.07.2021 19:30 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

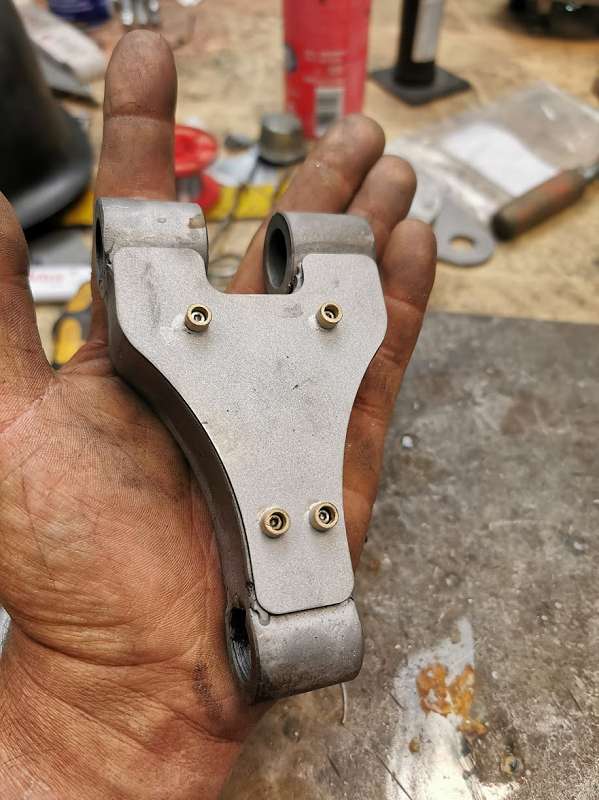

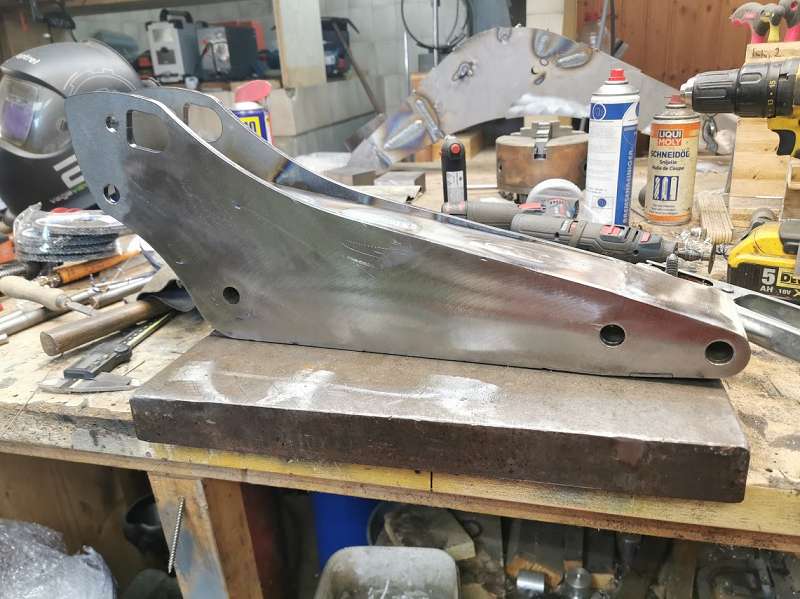

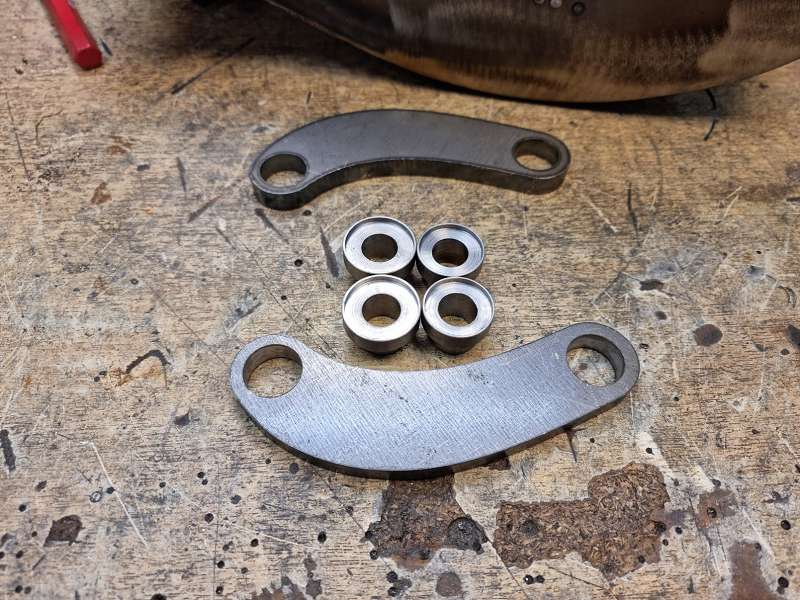

Gestern noch die Verbindungslasche bis auf die Buchsen fertig gemacht.





__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
15.07.2021 11:52 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Heute habe ich mal die ganzen Drehteile für das innere des Stiels gedreht und zusammengeschweißt.





__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
18.07.2021 20:09 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

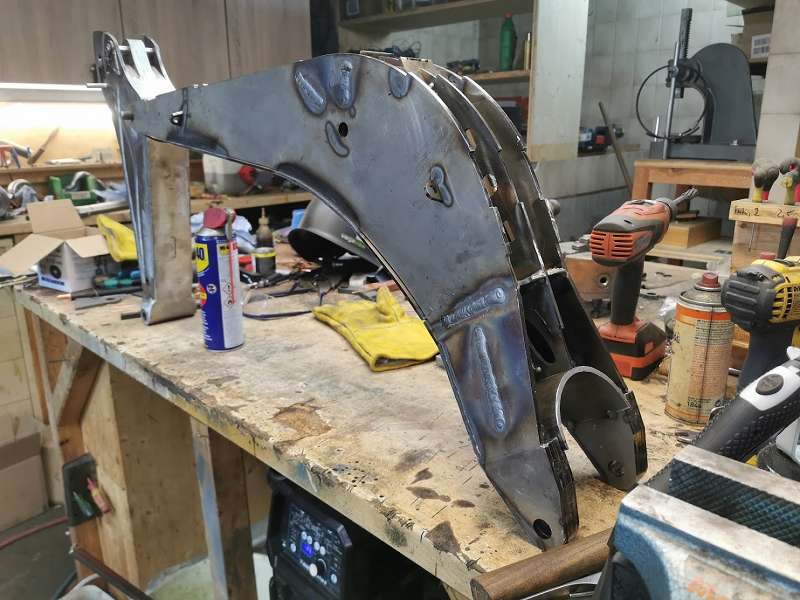

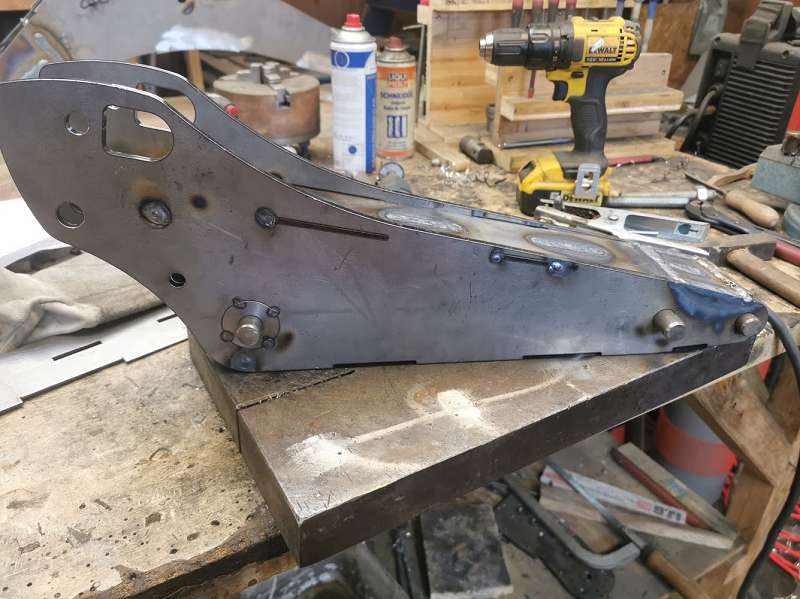

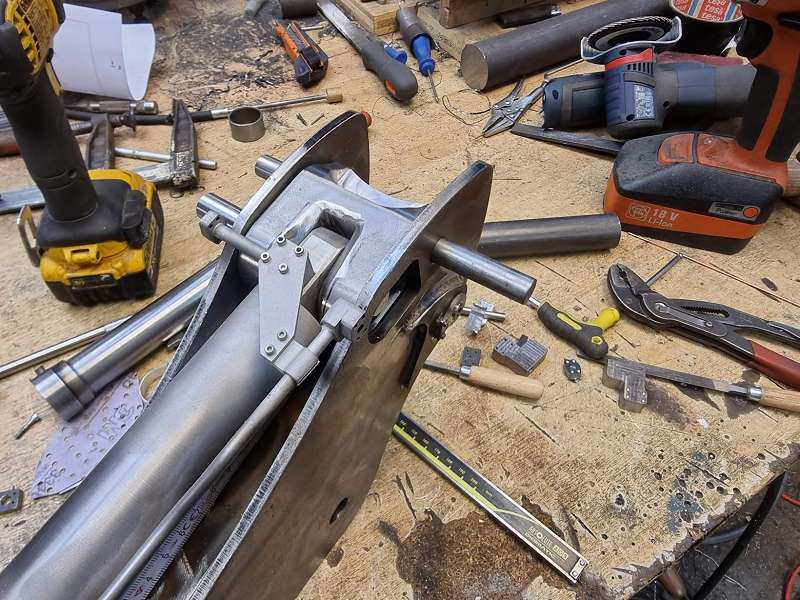

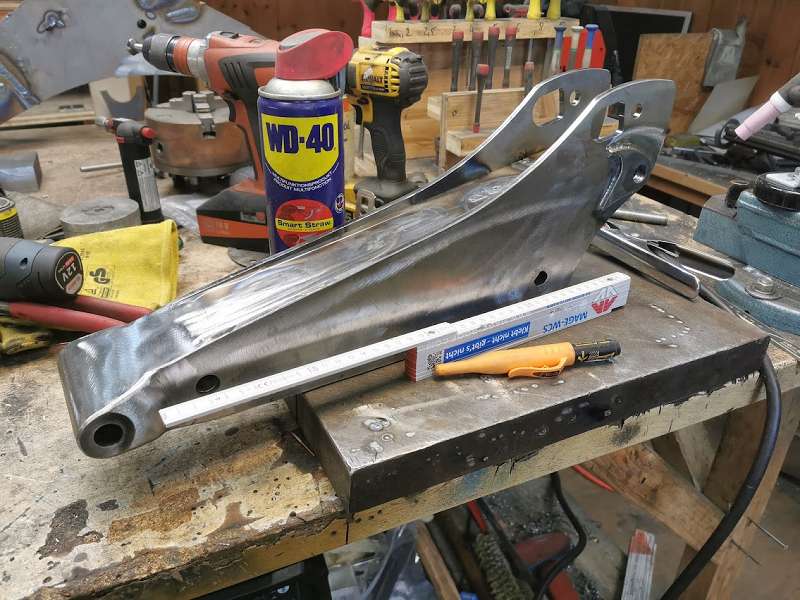

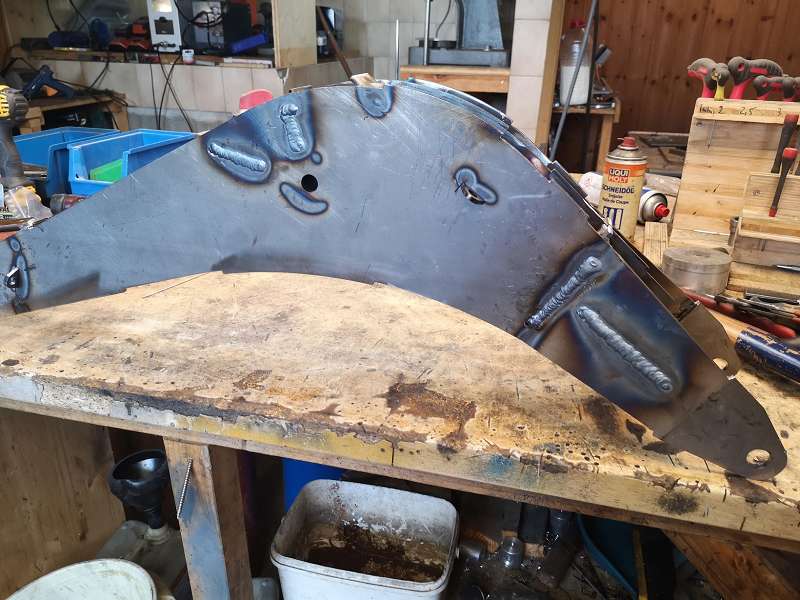

Heute gings weiter am Stiel...













__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
20.07.2021 22:16 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

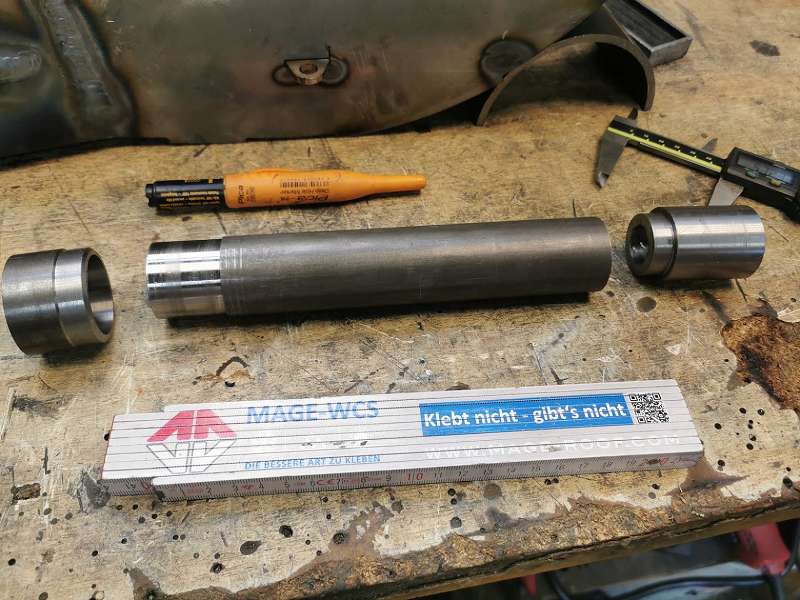

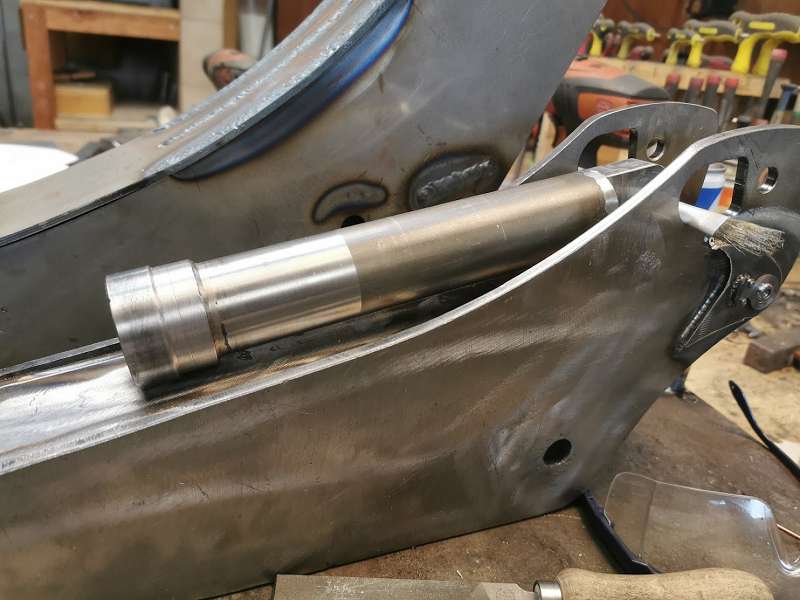

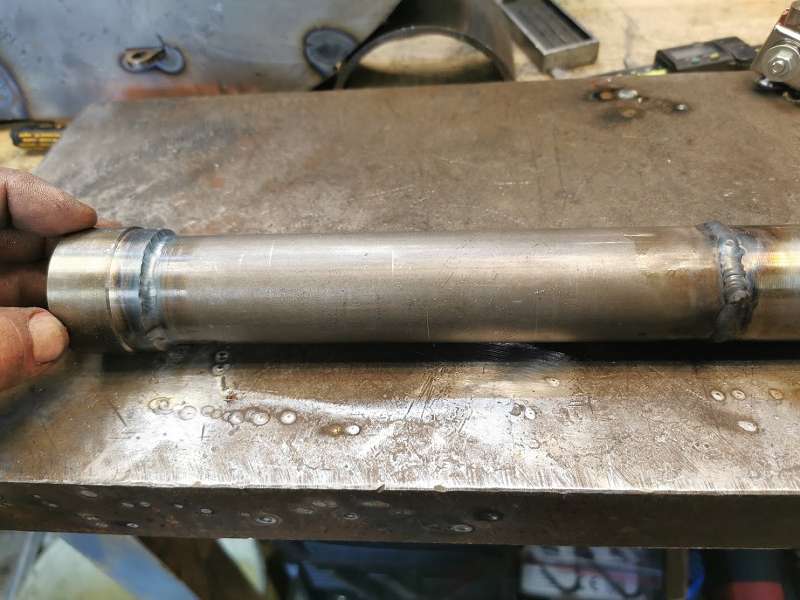

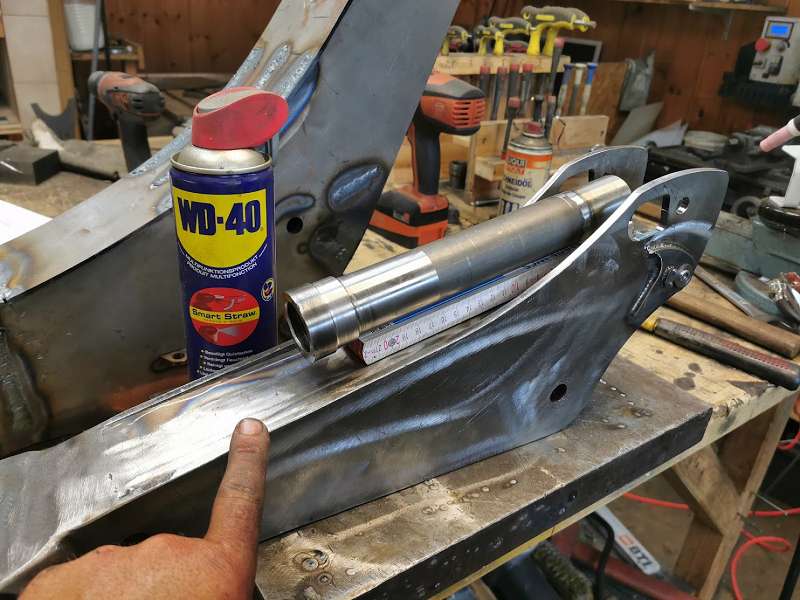

Heute habe ich mal mit dem Löffelzylinder begonnen und habe das Rohr, Kopf und Fußstück zurecht gedreht und zusammengeschweißt und überdreht.







Den Arsch zurecht gefräst und Angerundet.





Am Mono habe ich das Untere Abdeckblech auch angeschweßt und die Rundung der Gabel eingeschweißt und mal zusammen gesteckt.












__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
22.07.2021 19:52 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

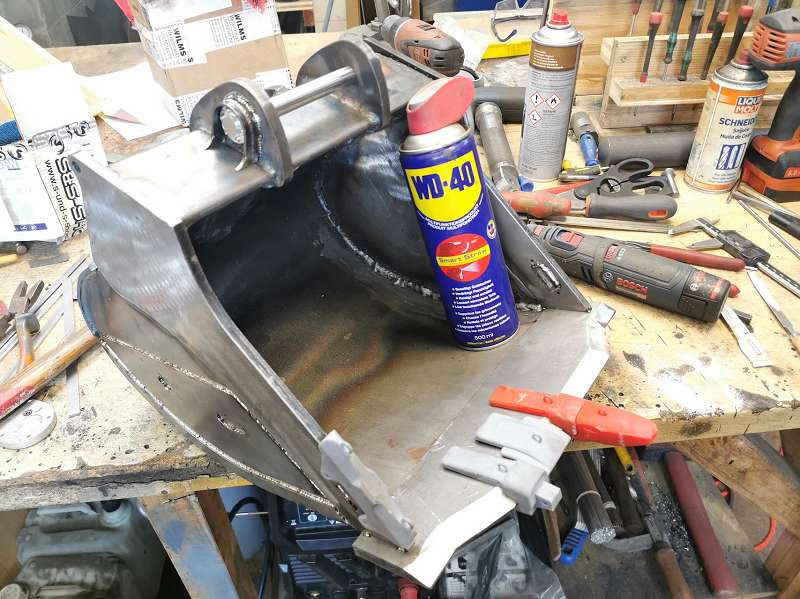

Heute gehts mal mit dem Löffel weiter....

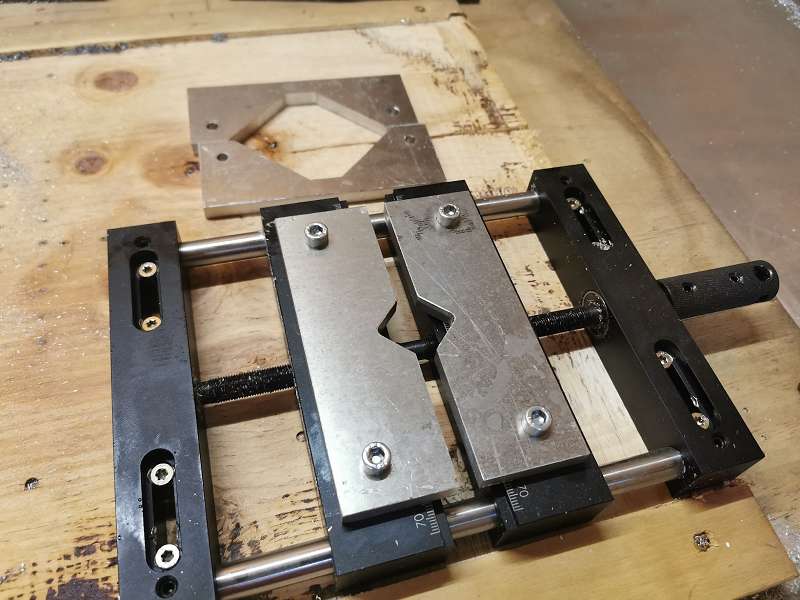

Erst mal habe ich mir für meinen Zentrierschraubstock neue Backen gefräst so das ich die Ringe die ich mir auf der Drehe abgestochen habe zum Bohren auf die CNC Spannen konnte.



Foto vom Bohren gabs dann keines mehr Teufel

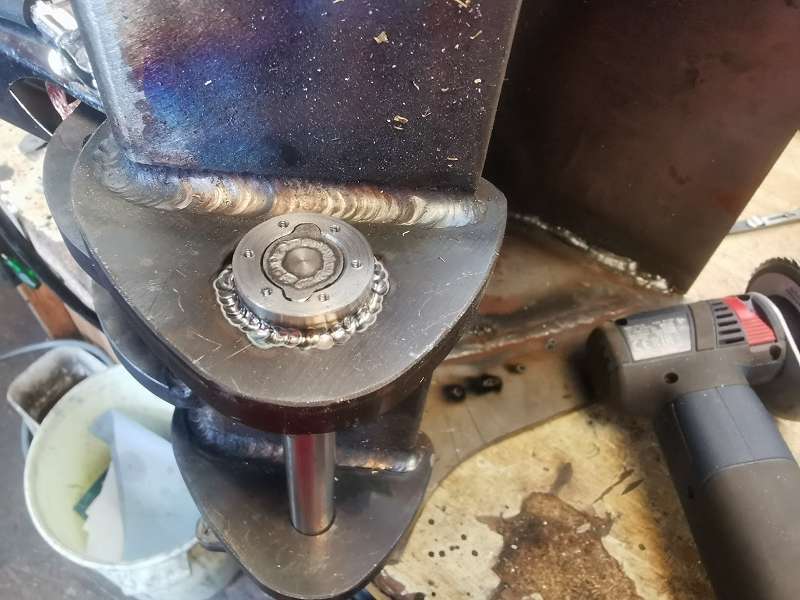

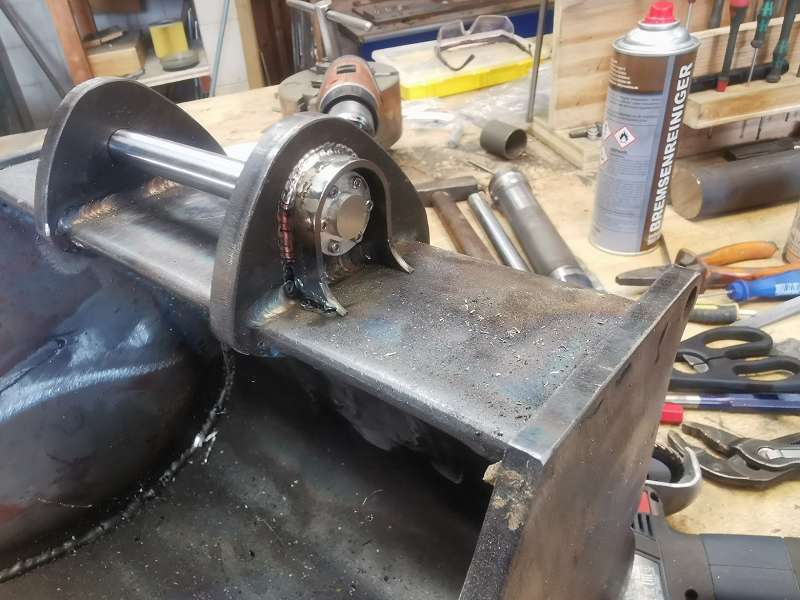

Am Nächsten Foto zu sehen die AluDeckel der Bolzenaufnahme die Gebohrten Eisenringe und die Drehsicherung die ich mir aus Stahl gefräst habe.

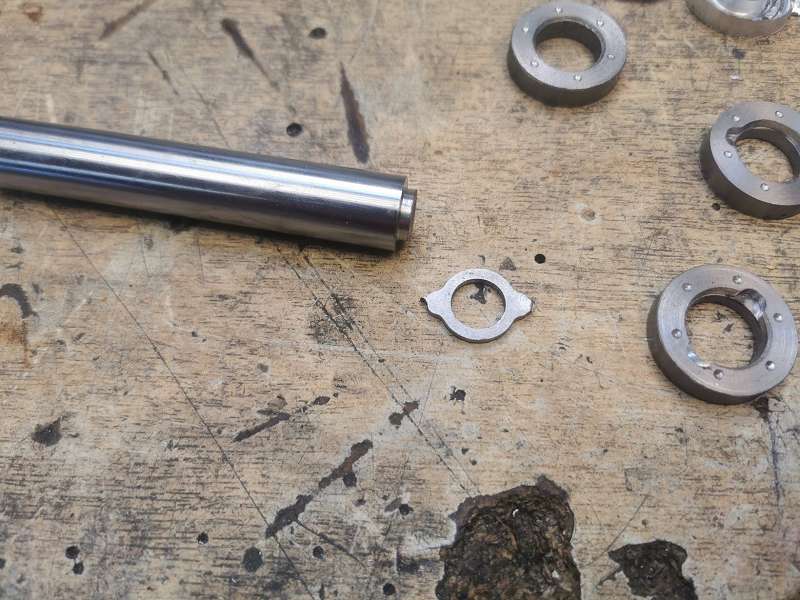

Einen Bund an die Hartverchromte 14er Welle gedreht.

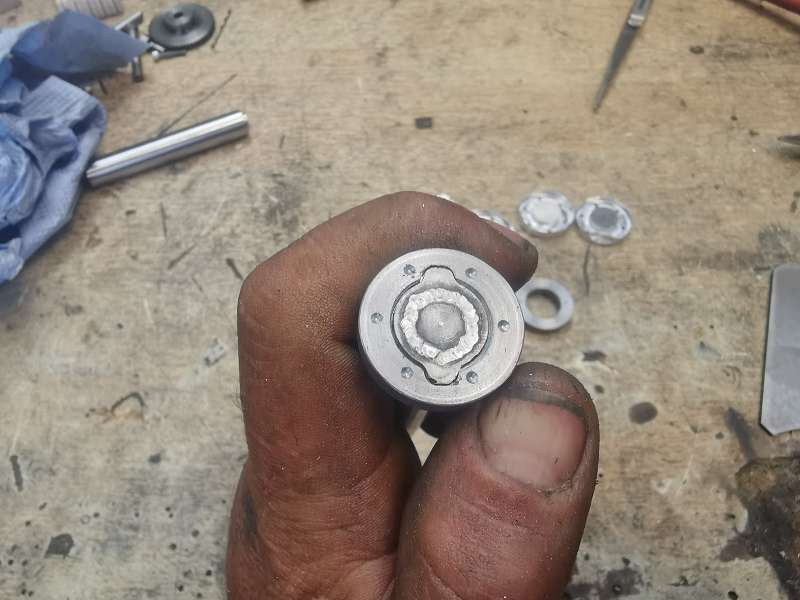

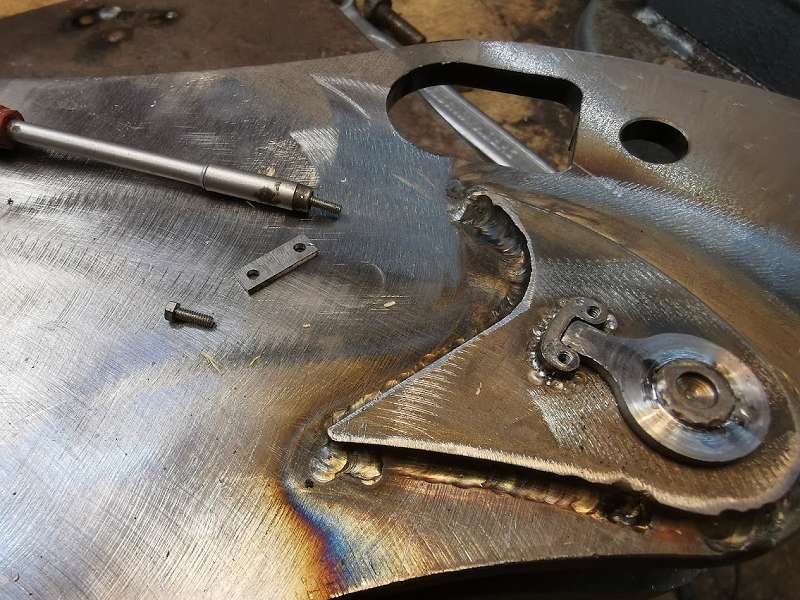

Und die Drehsicherung aufgepukt.

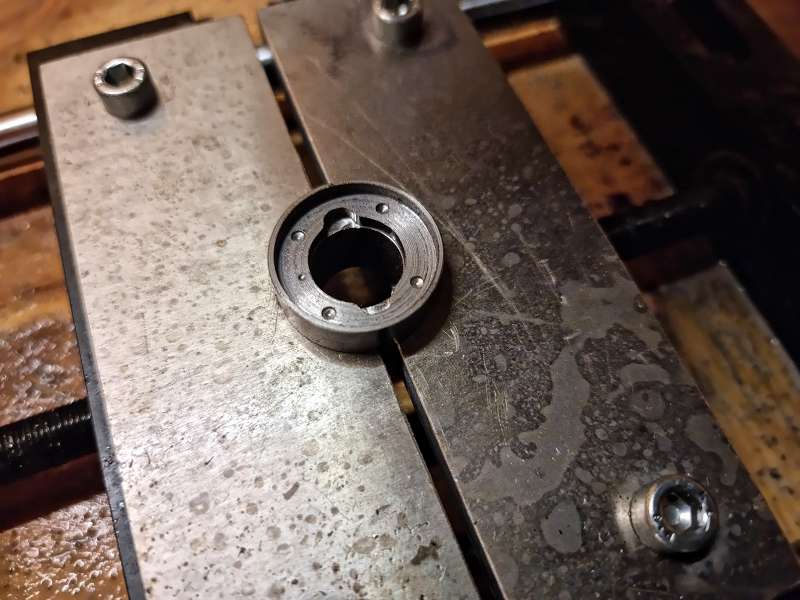

In die Eisenringe habe ich mir in 2 noch die vertiefung für die drehsicherung gefräst...

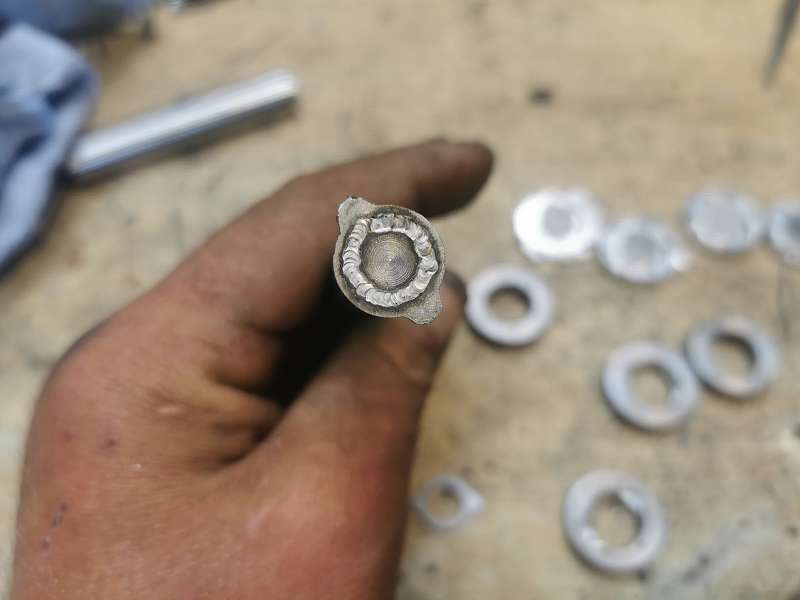

Und die Eisenringe mit meinem Neuen Punktschweißgerät was bis 200 Amper Punktet angeschweißt.



Gestern habe ich mir mit dem Lampert die Abdeckungen schon mal zusammen gepukt und heute mit dem neuen Punktschweißer angeschweißt.

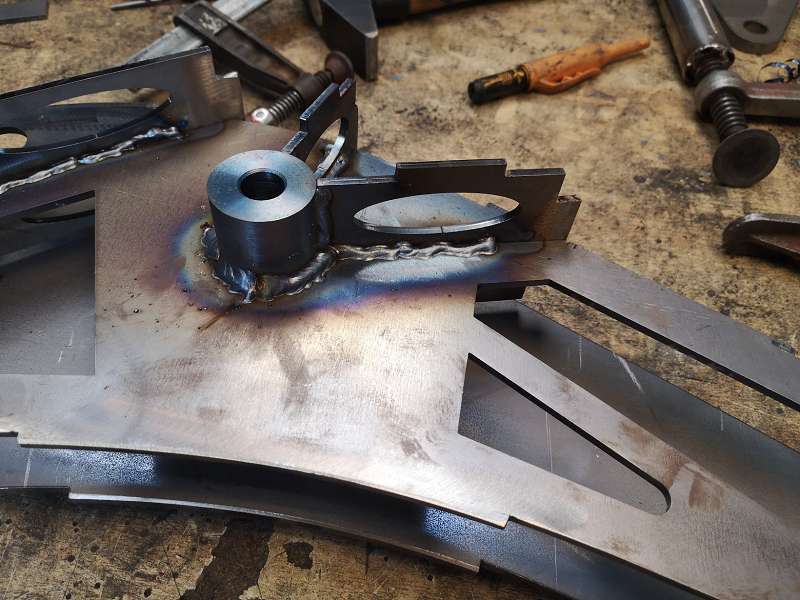

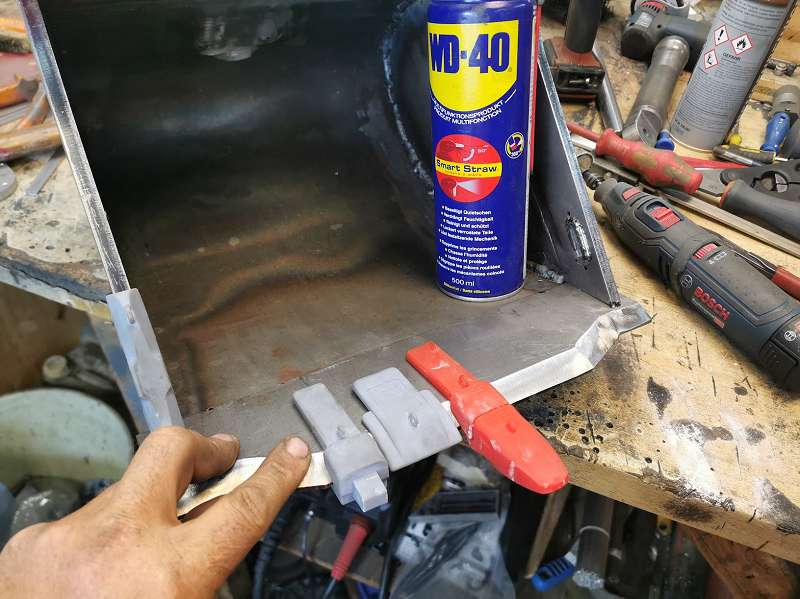

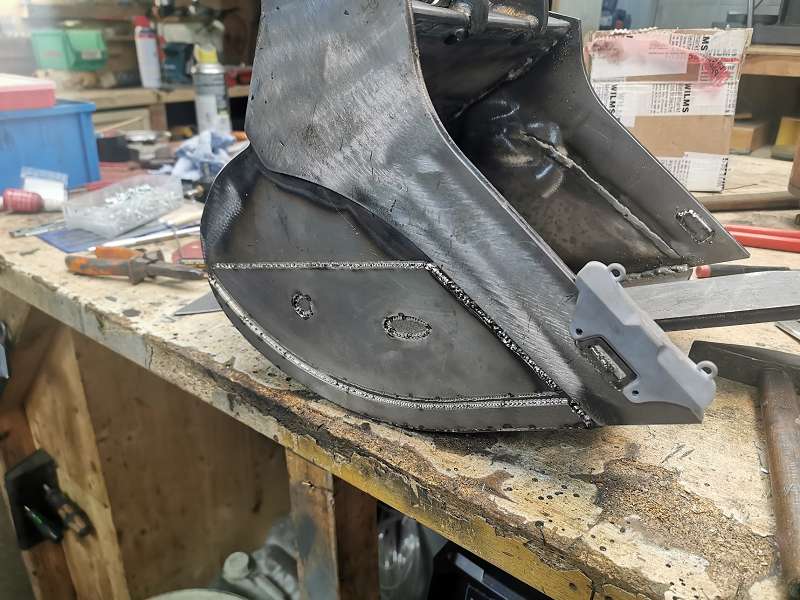

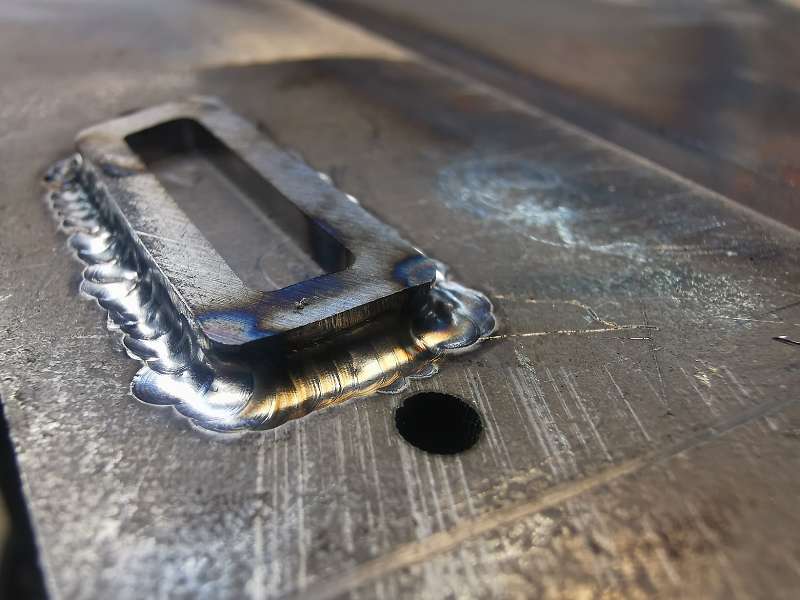

Dann habe ich noch die Abstützungen für die Seitlichen Aufpanzerungen angeschweißt.

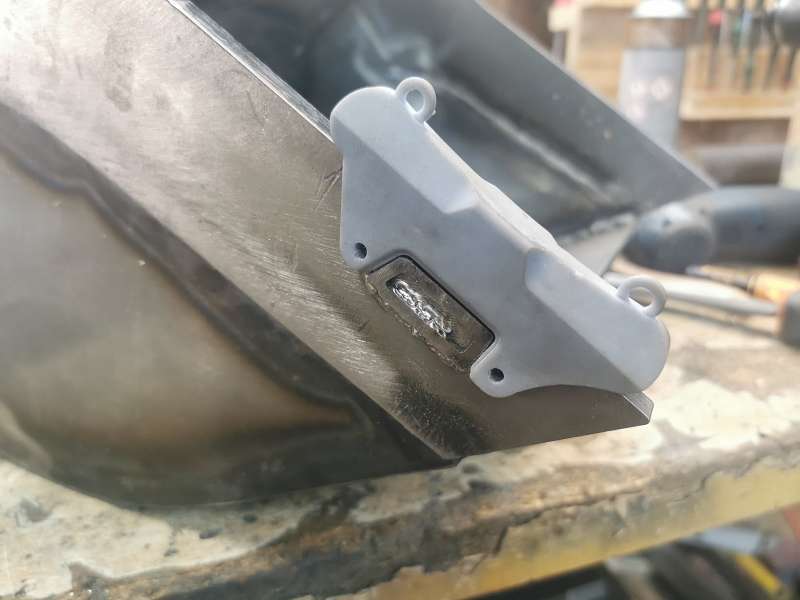

Hier zu sehen mit der noch Gedruckten Aufpanzerung die später dann Neusilber wird.





__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
11.08.2021 16:49 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
JensR
Administrator


Dabei seit: 16.01.2010
Beiträge: 5.239
Maßstab: 1:14,5
Wohnort: England

  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Wahnsinn!
Mit dem Gerät werden sogar die Schweißnähte maßstäblich :-O

Welche Größe sind denn die Schrauben, die da zu sehen sind?
11.08.2021 20:43 JensR ist offline E-Mail an JensR senden Beiträge von JensR suchen Nehmen Sie JensR in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Das sind M2 Zylinderkopfschrauben.

Ja das Gerät ist gut nur Übung brauch ich noch Zunge raus

__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
11.08.2021 21:30 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

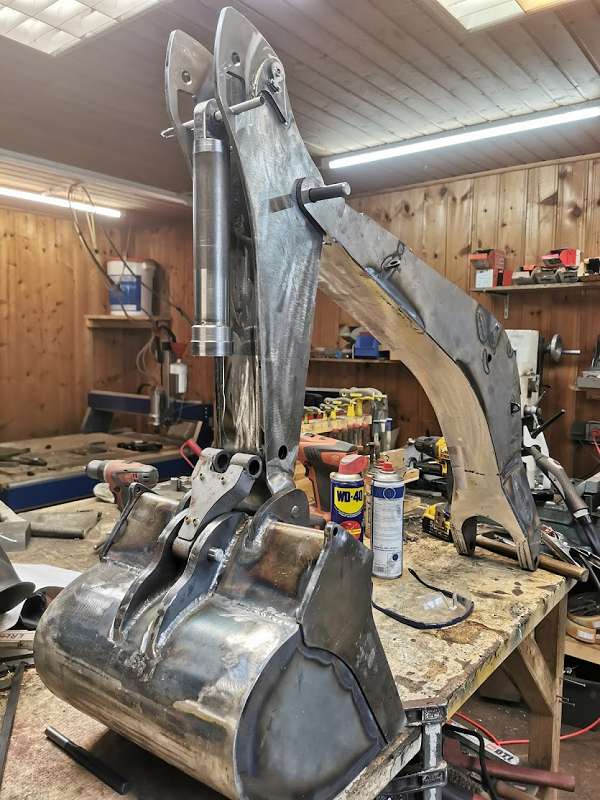

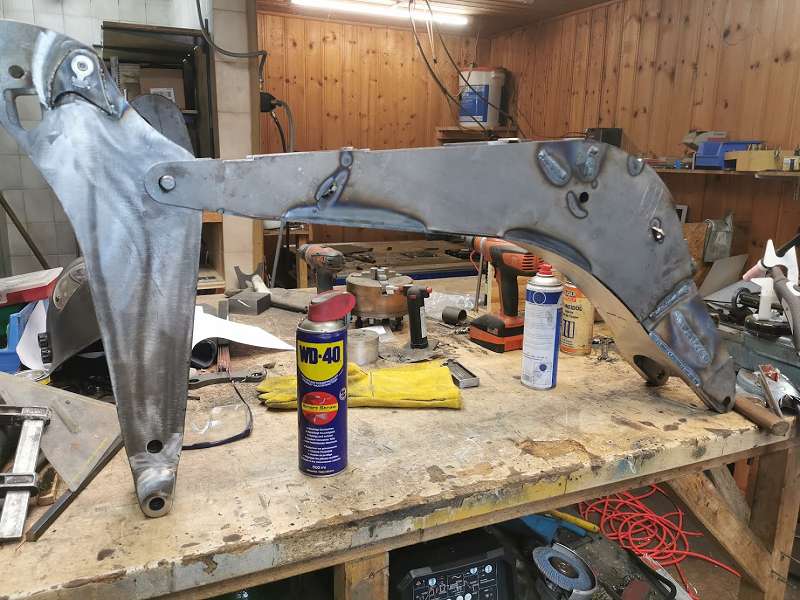

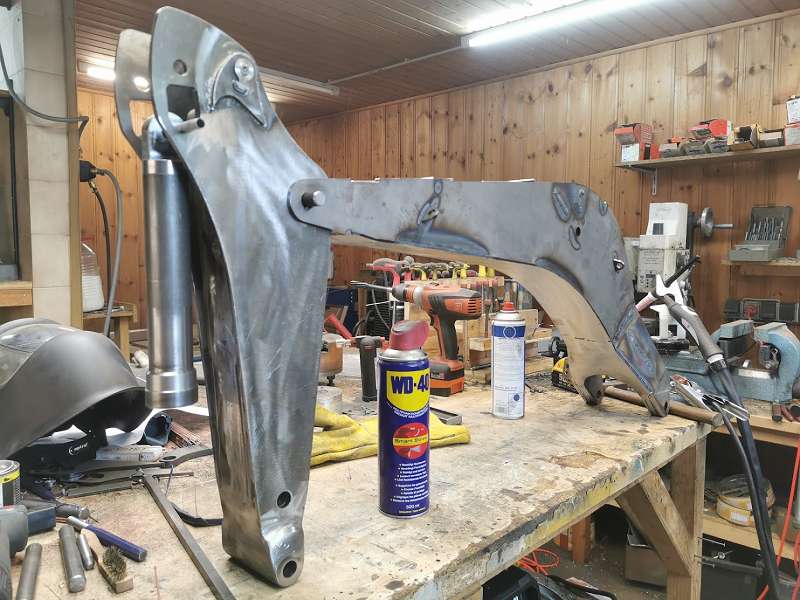

Hier noch die fortschritte bis jetzt.







__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
11.08.2021 22:42 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

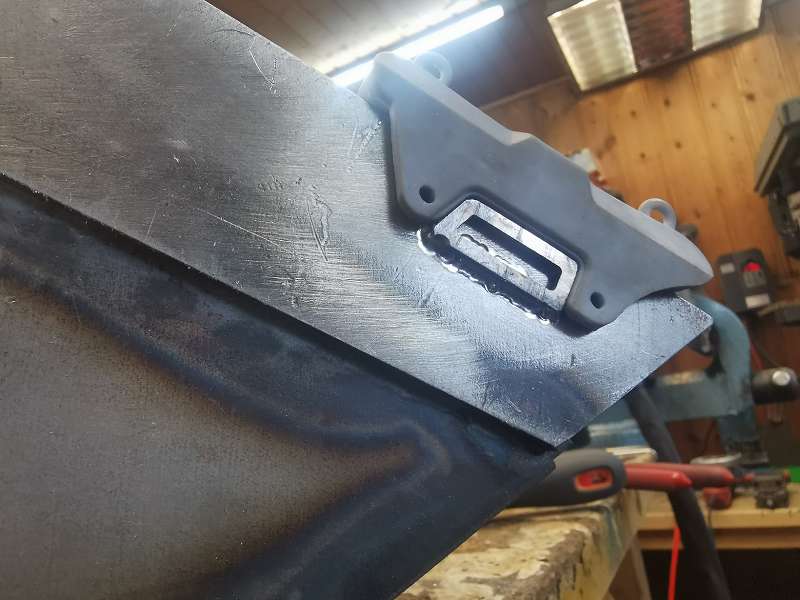

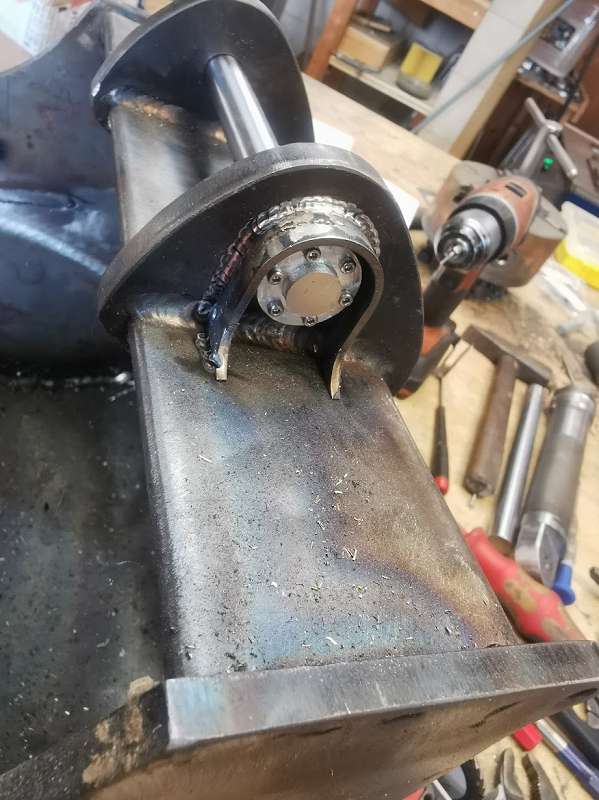

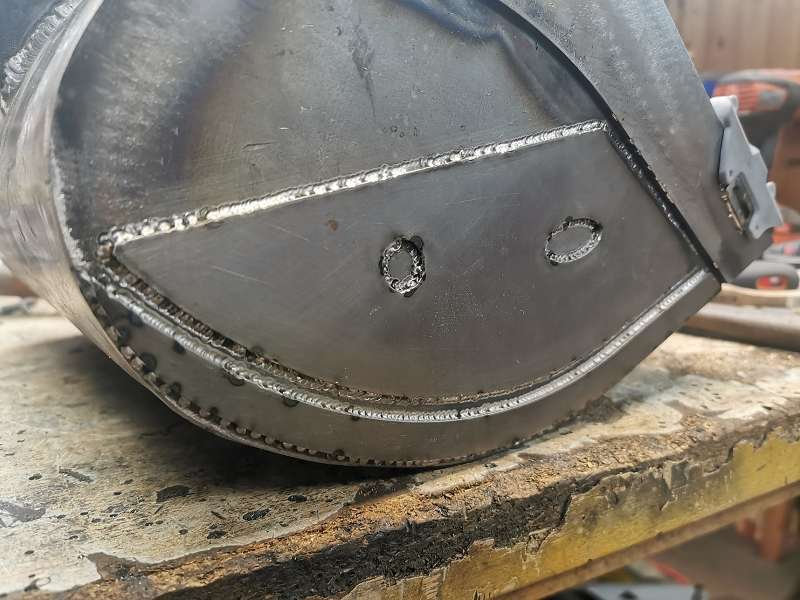

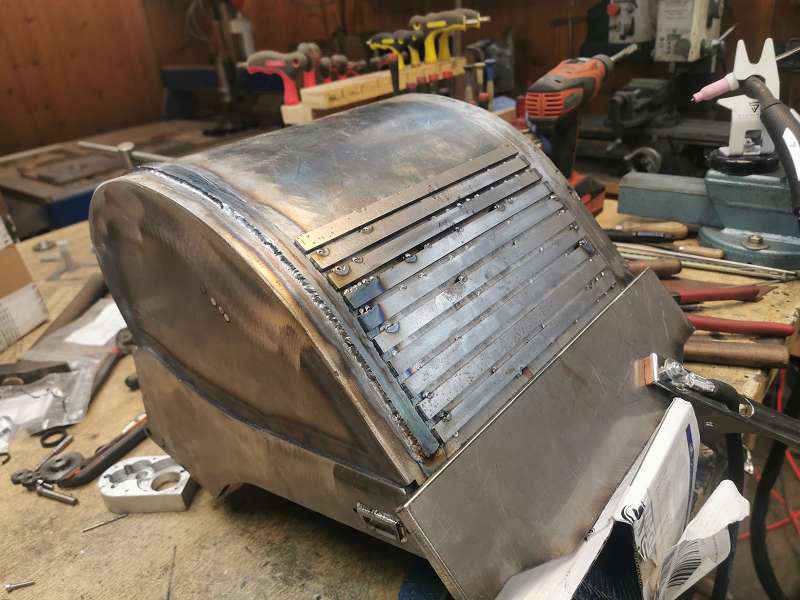

Heute habe ich die Aufpanzerungen am Löffelrücken so weit fertig geheftet und mal die Testweise die gedruckten Zähne angesteckt.

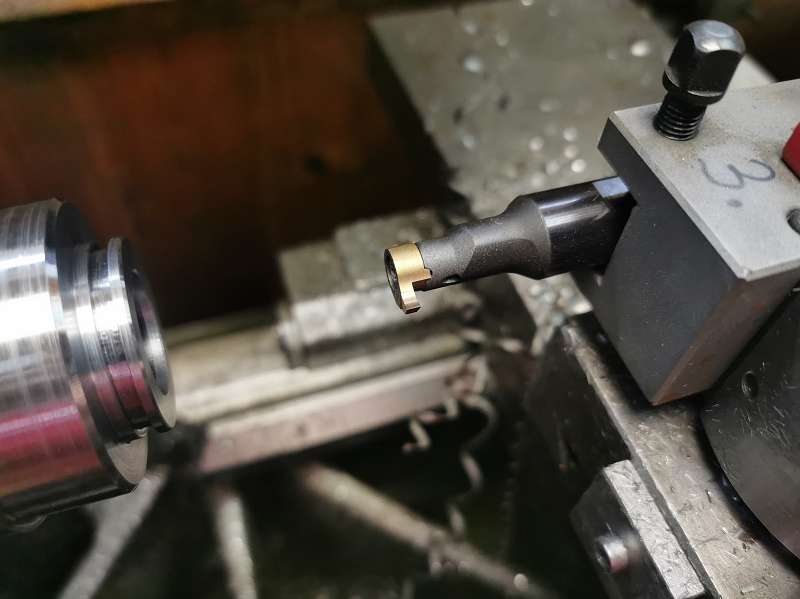

Dann ist Gestern mein Innendrehstahl von Sandvik gekommen so das ich lust hatte den Löffelzylinder weiter zu machen.

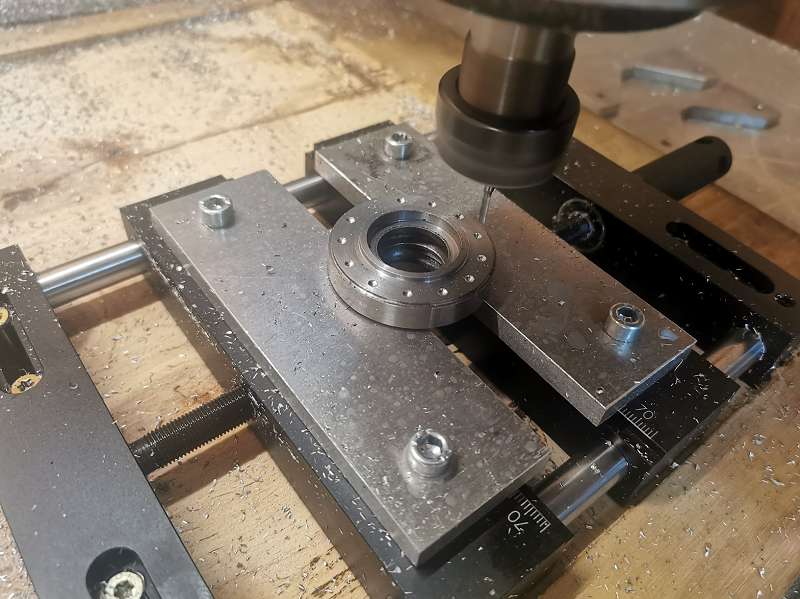

Hier der Zylinderkopf beim anbohren

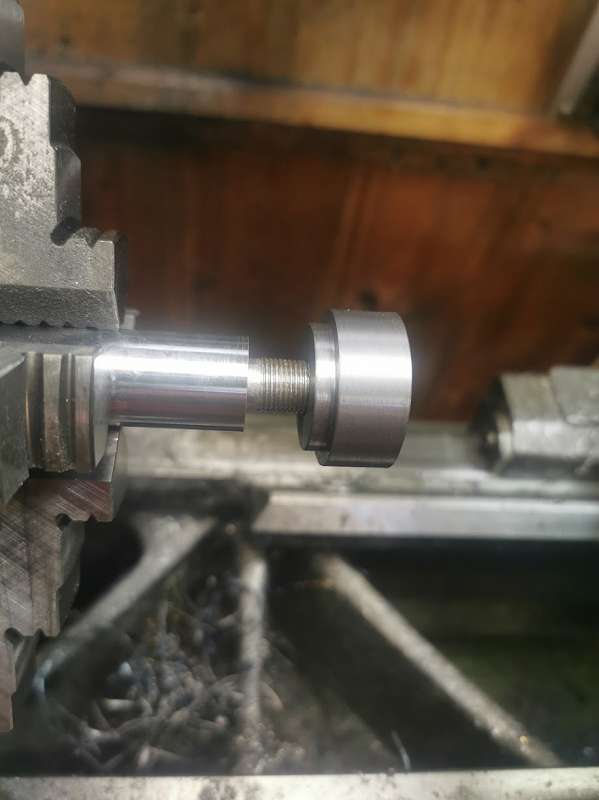

Dann den Kolben mit einem M12x1 Feingewinde angeschraubt und Festgeklebt und bearbeitet für die Dichtungen und Führungsringe.

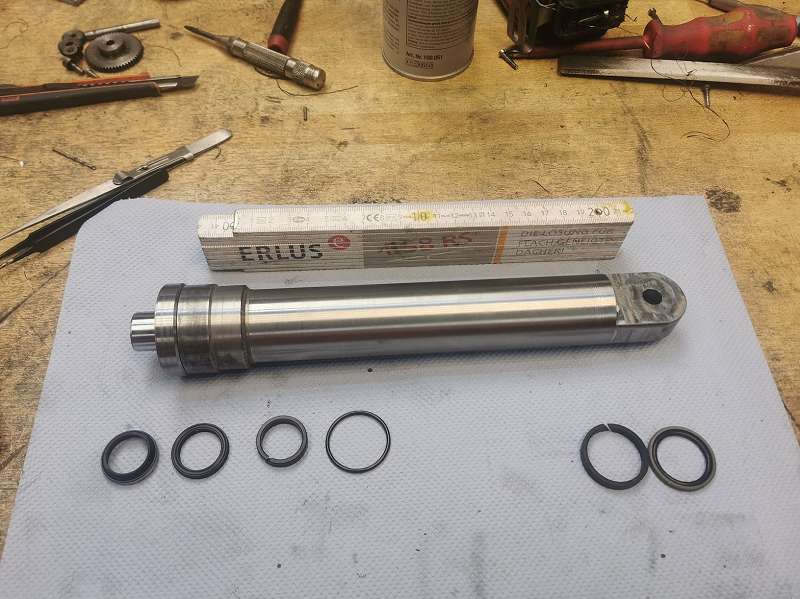

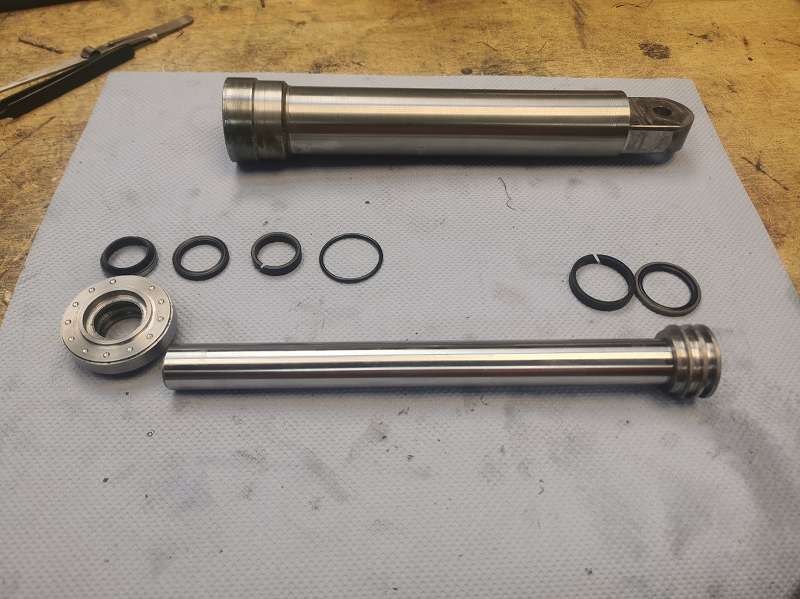

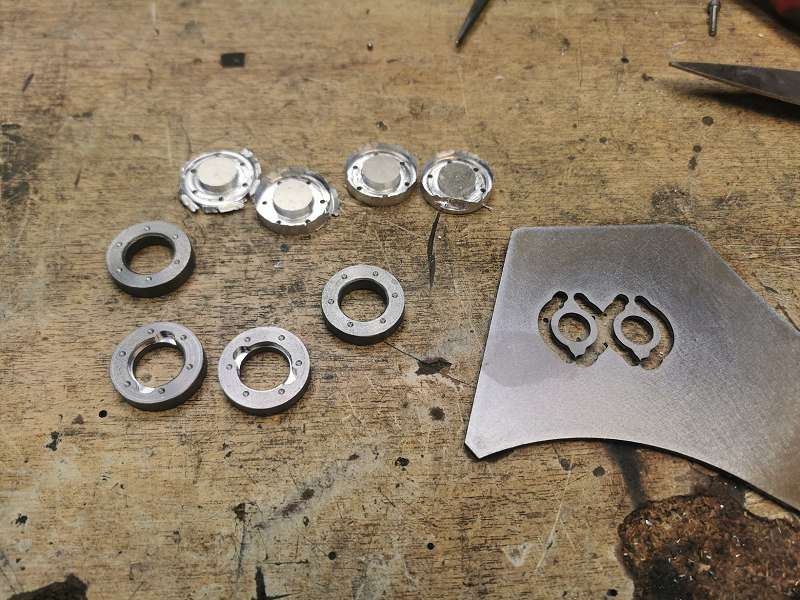

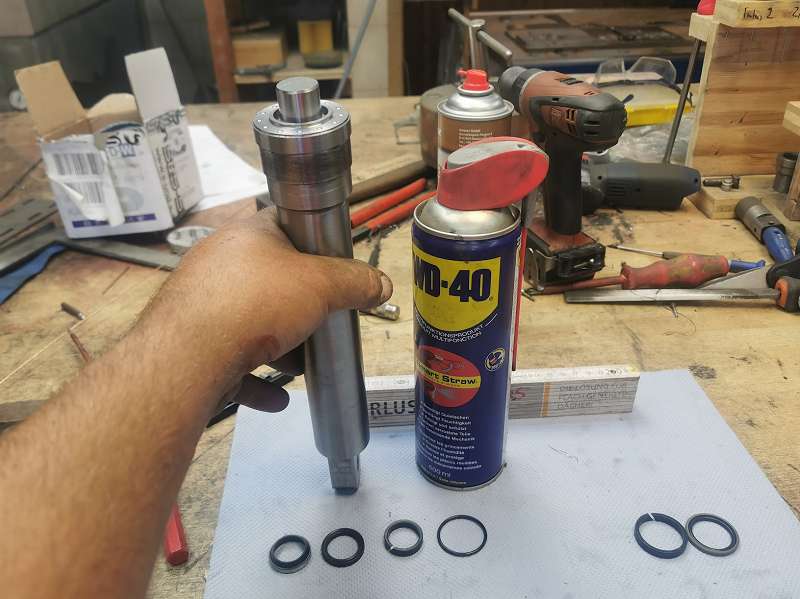

Hier die ganzen Teile und Dichtungen.



Und zusammengesteckt.





__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
12.08.2021 19:33 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

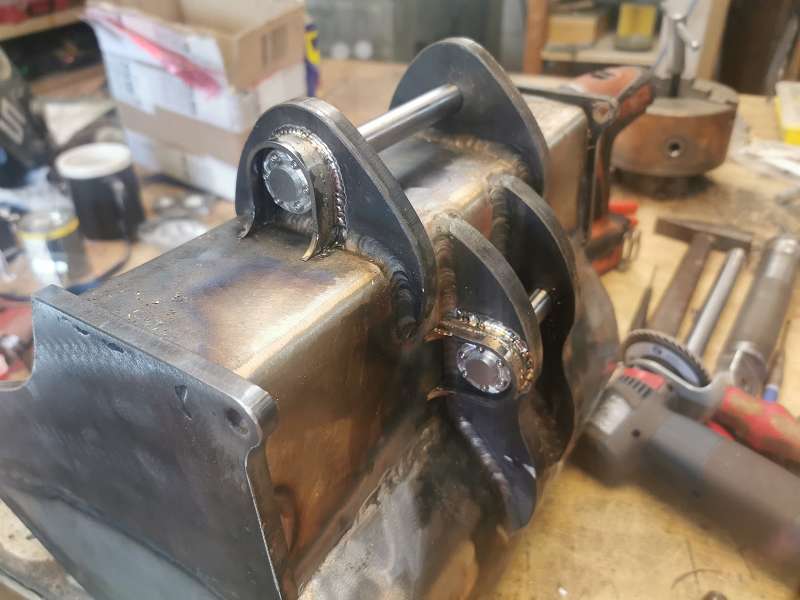

Gestern habe ich mal ein paar Buchsen gedreht.

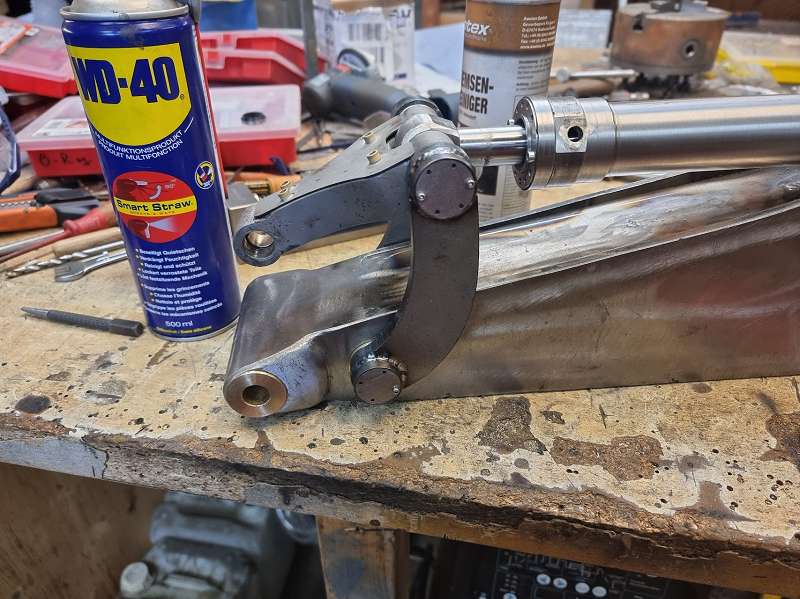

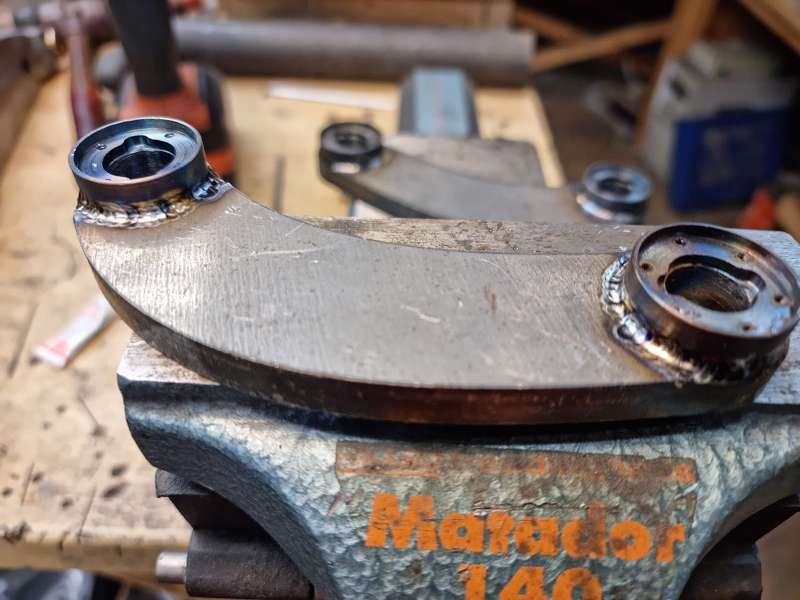

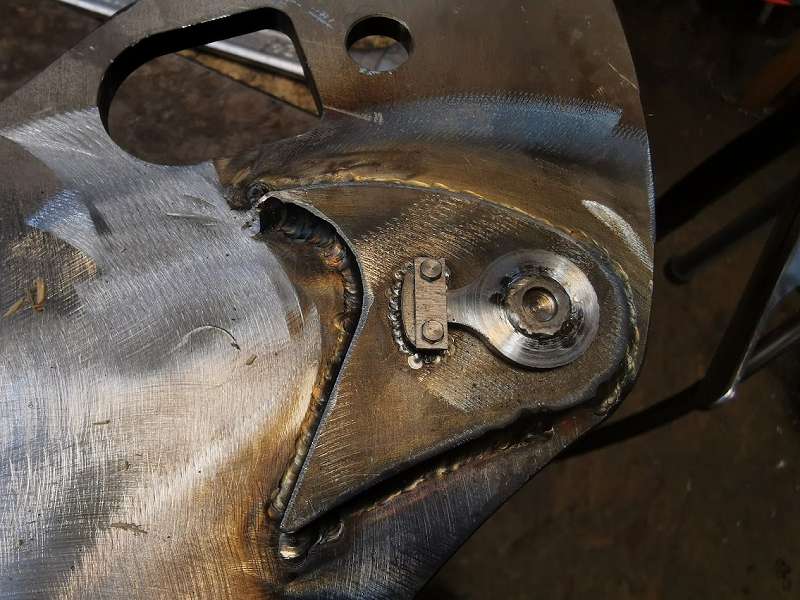

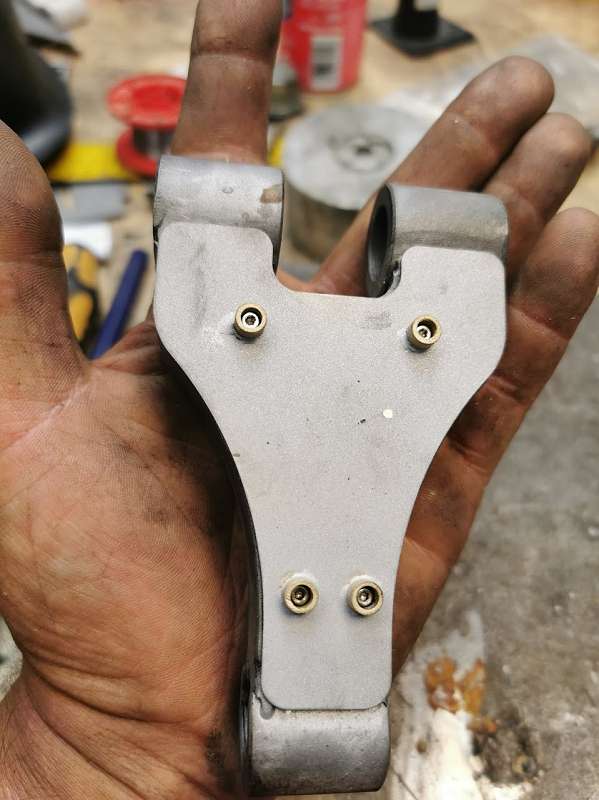

Und für die Umlenkhebel die Drehsicherungsaufnahmen??? gedreht und danach
die Vertiefungen für die Drehsicherung eingefräst.

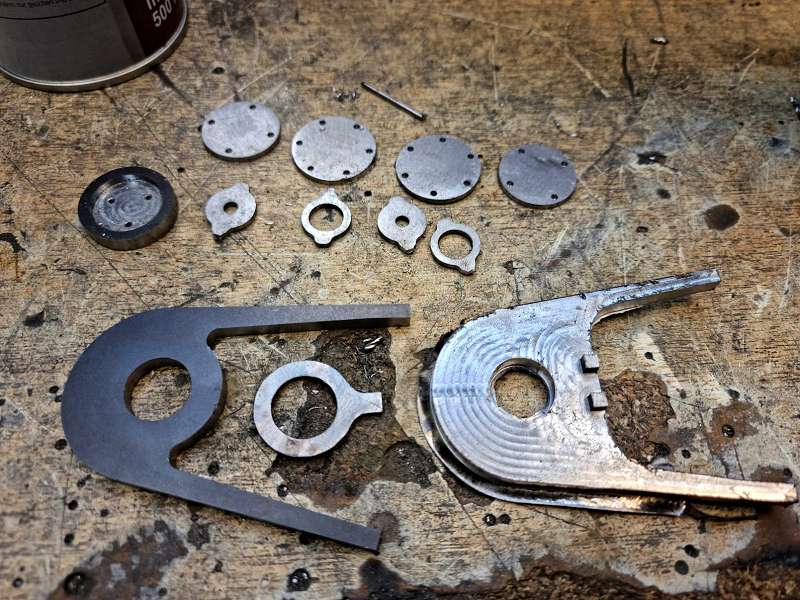

Danach habe ich die Drehsicherungen und Abdeckungen gefräst.



Und die Drehsicherungen an die Umlenkhebel geschweißt.

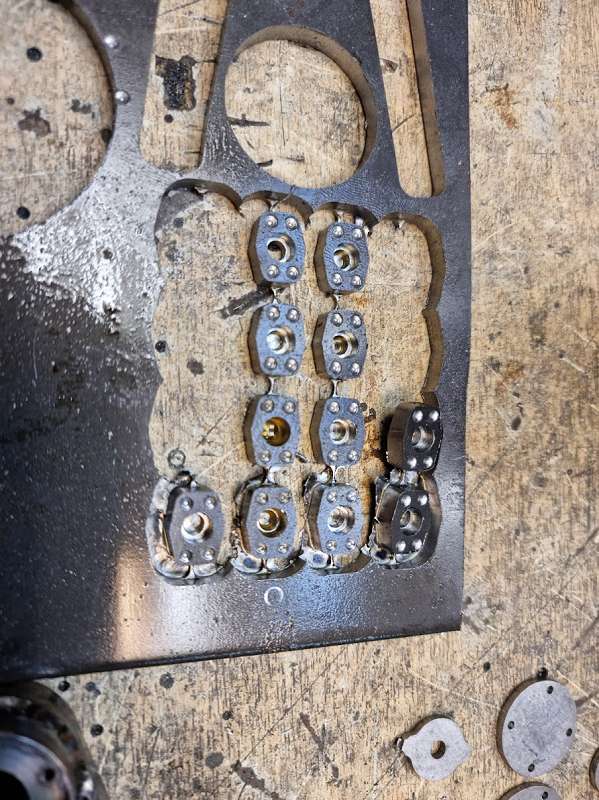

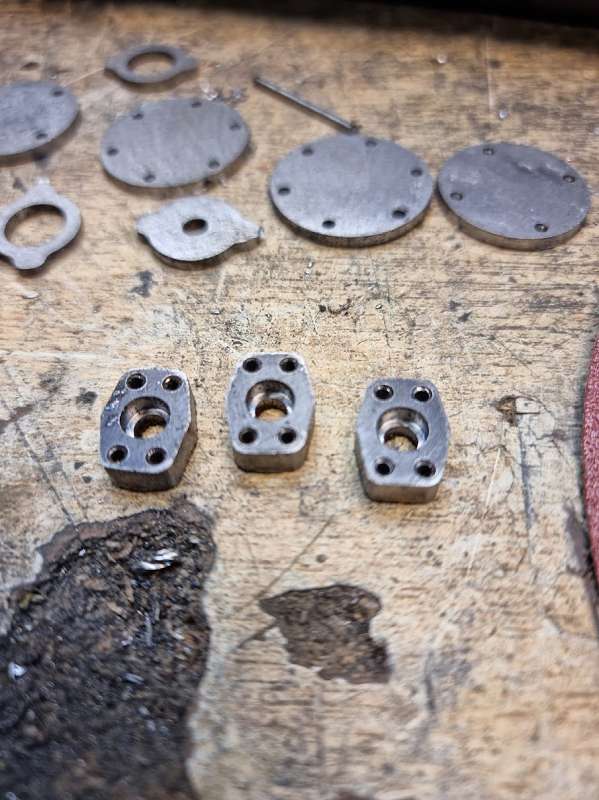

Danach habe ich noch ein paar SAE Verschraubungen ausgefräst.





__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
17.08.2021 22:01 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

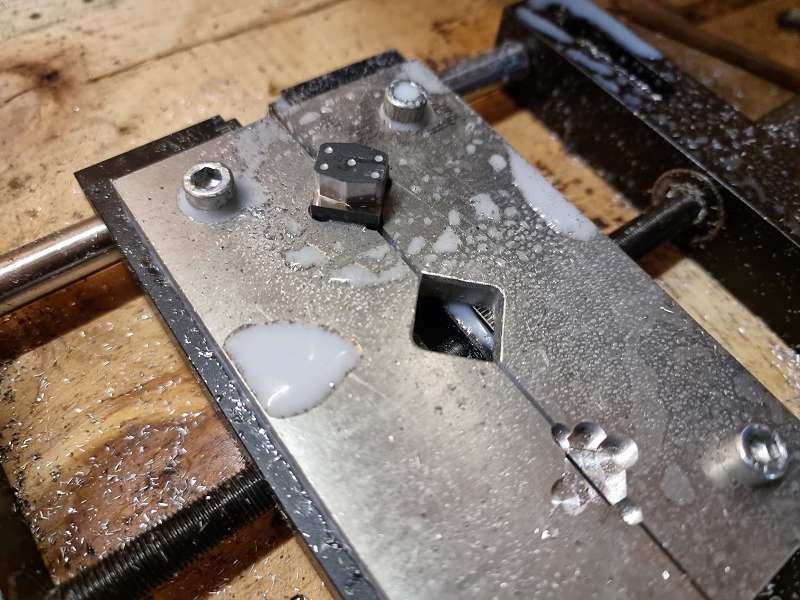

Heute habe ich mir aus einem 14mm³ Würfel eine SAE und ein paar klein Blechteile.

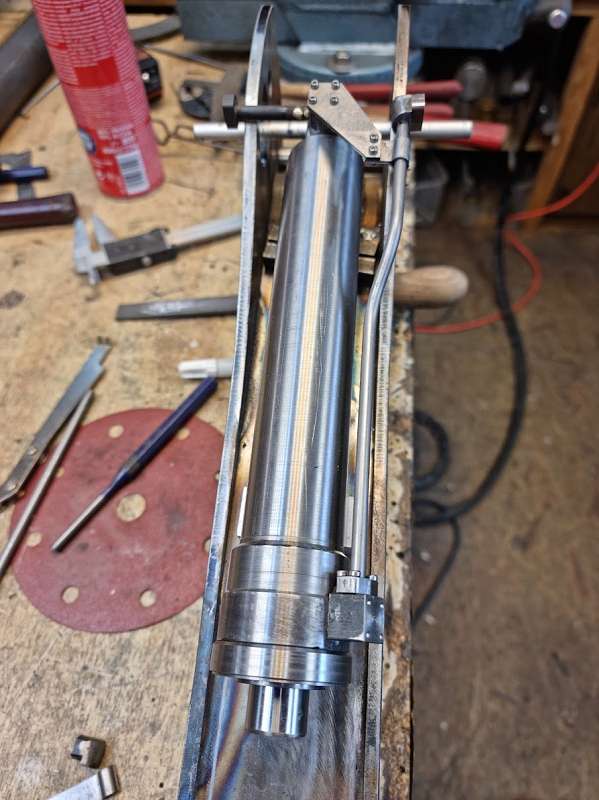

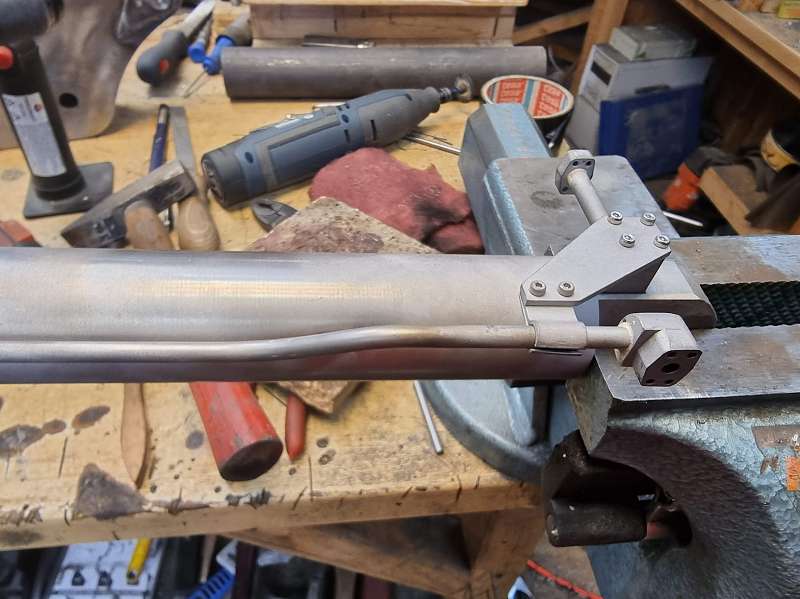

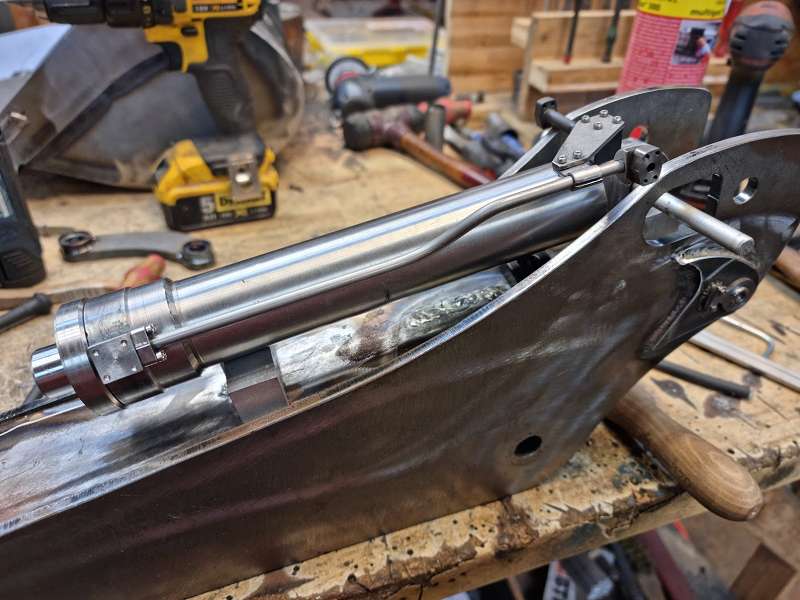

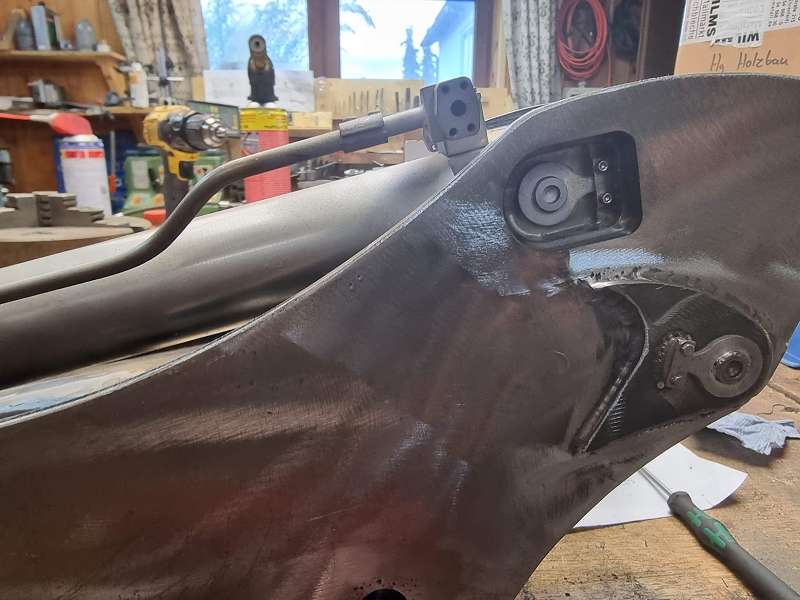

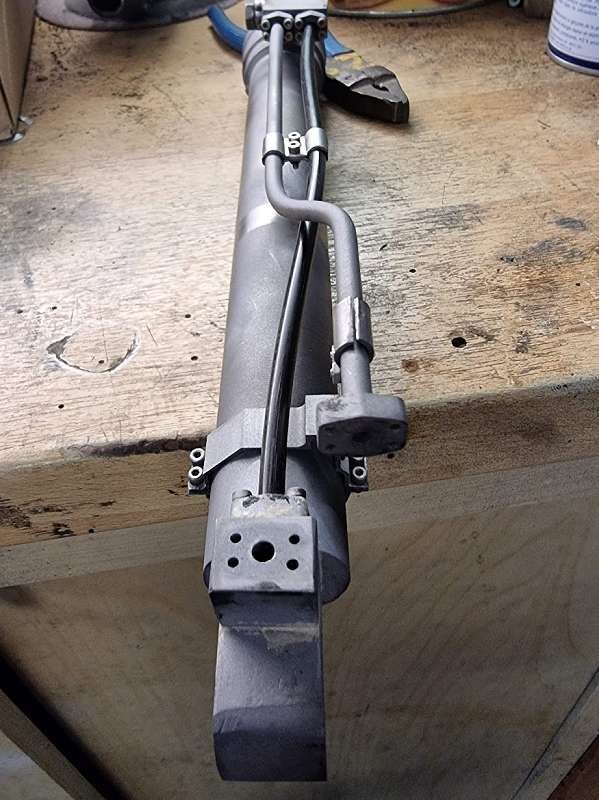

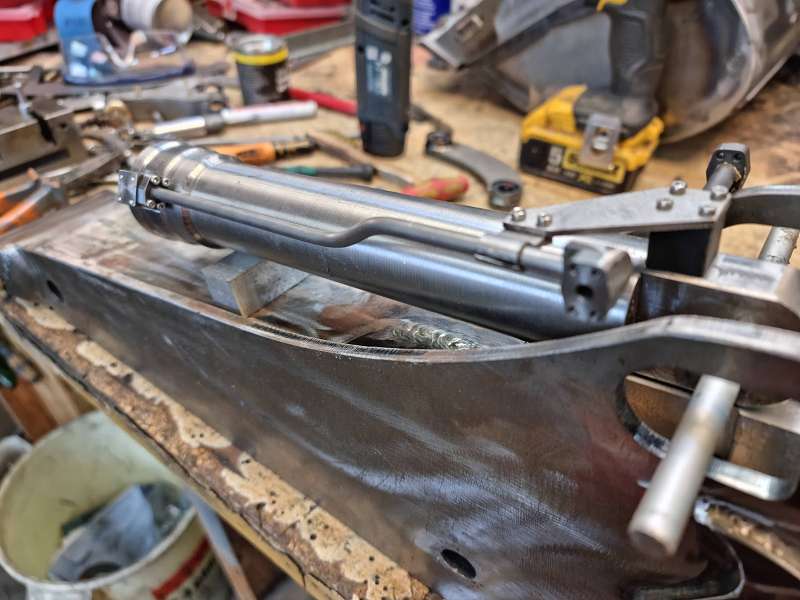

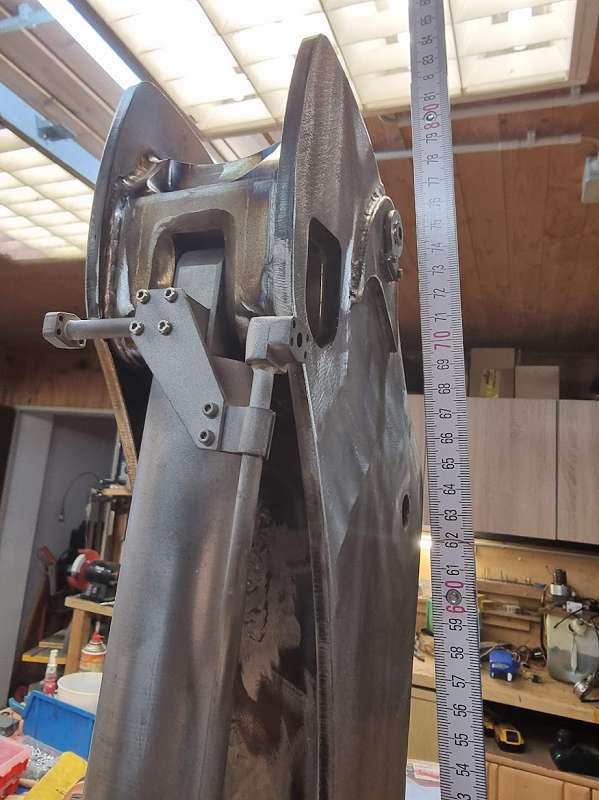

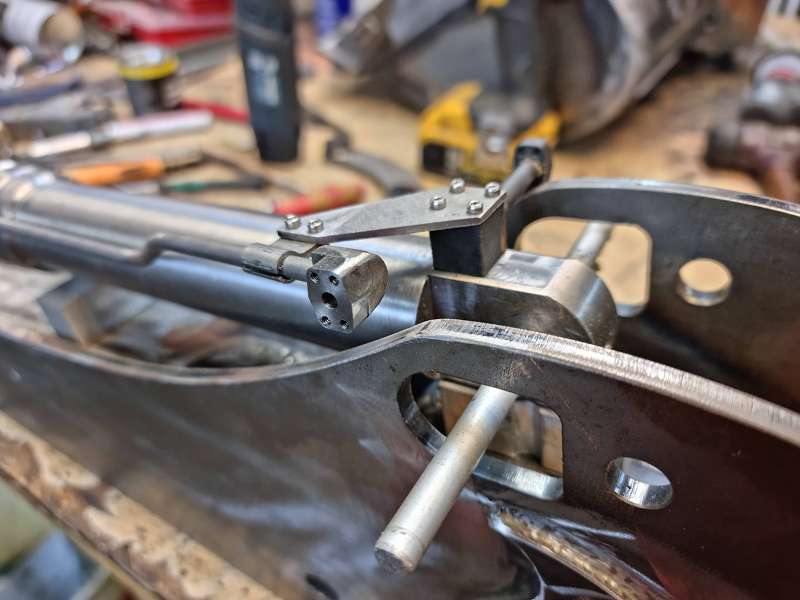

Mal zum Test die Hartverrohrung gemacht aber noch nicht verlötet, der Hinter Würfel am Zylinderarsch wird auch zum Zylinder hin mit einem O-Ring gedichtet.

Ich denke das Kann so oder ?

__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
18.08.2021 14:24 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

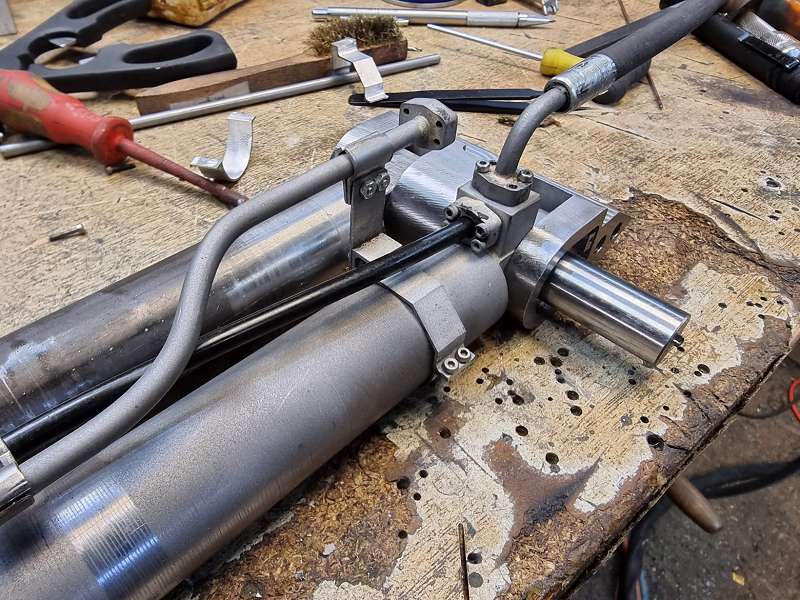

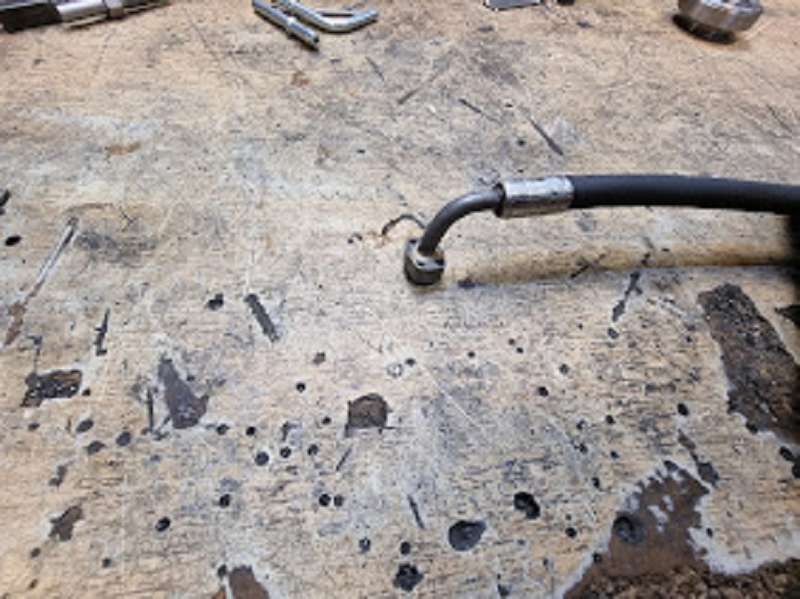

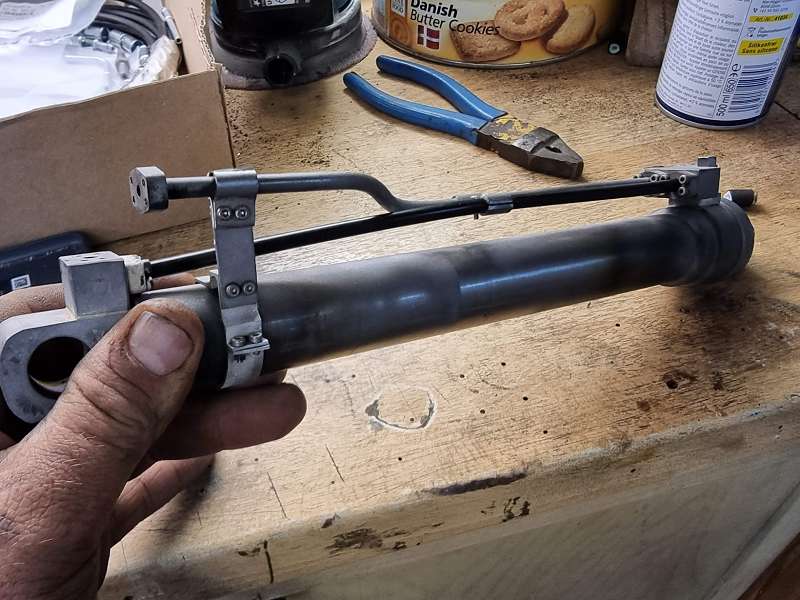

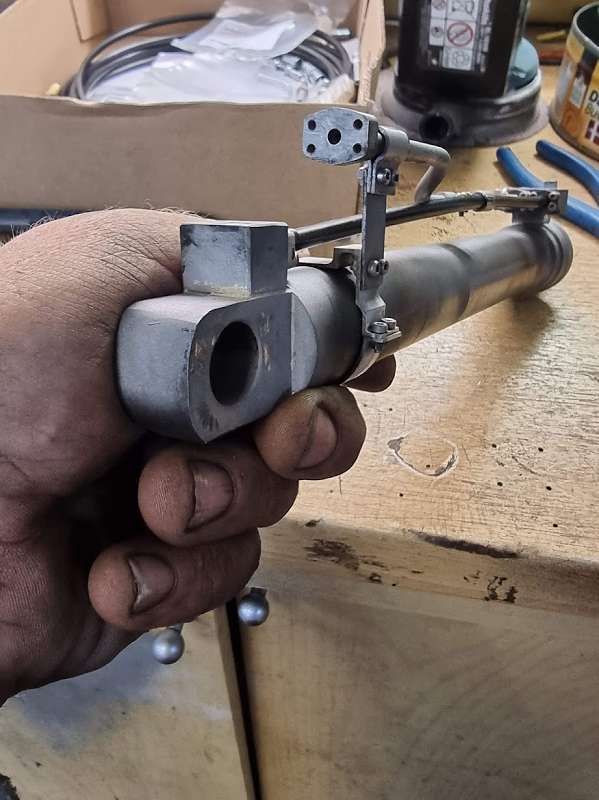

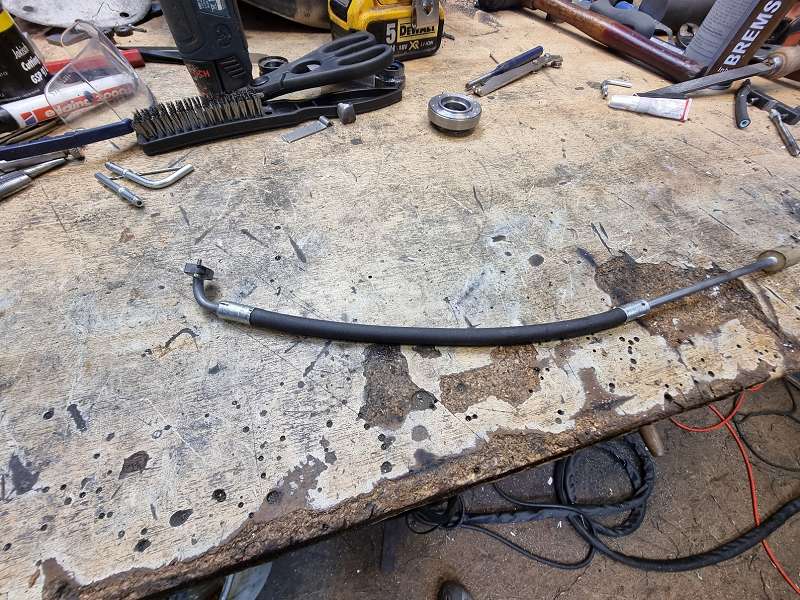

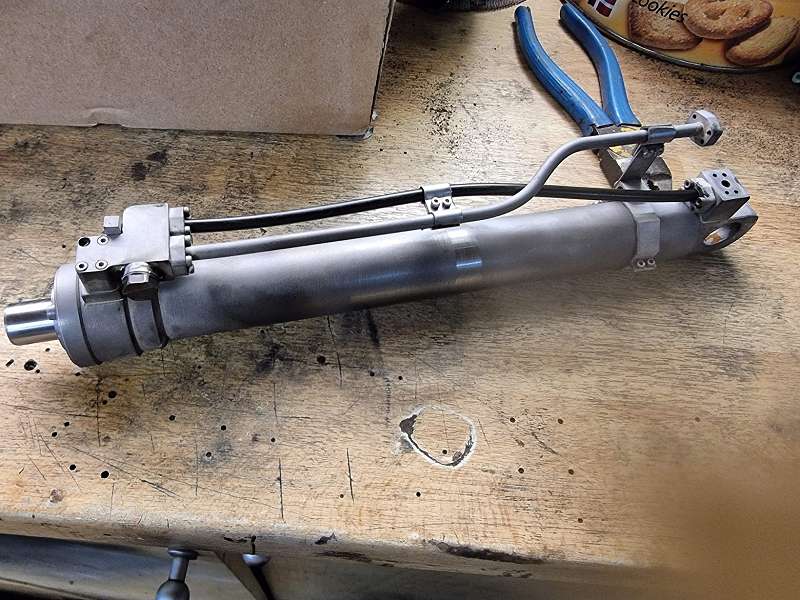

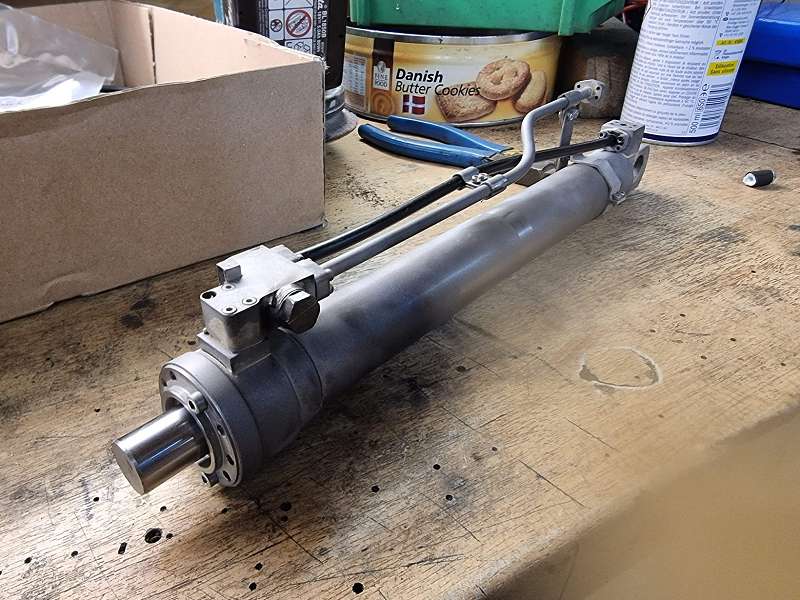

Heute habe ich die Finale Schlauch Nippel Version erarbeitet.





Da die fertig gebogenen oder geraden Rohre nicht passen wollten habe ich mir aus einem 5mm Stahlrohr selbst den Bogen zurecht gebogen und bearbeitet so das ich ihn in den Schlauch bringe und mit der Presshüllse verpressen kann.
Zusammen habe ich es abgedrückt und hält bis 70 Bar mehr zeigt mein Manometer nicht an großes Grinsen großes Grinsen
Der Schlauch selbst ist Flexibel und hält 250 Bar und hat einen Aussendurchmesser bisl über 8 mm was Ok ist weil 8x8 is 64 mm das hat der echte an dem Bagger auch.

Die SAE Verschraubung ist beim Test mit einem 0,6 mm Dichtpapier abgedichtet klappt super aber ich denke ich werde noch einen Test machen in dem ich noch einen O Ring einsteche.

Die SAE Verschraubungen so zu erstellen ist viel arbeit aber ich denke es lohnt sich wenn dann an dem Bagger keine Überwurfnippel zu sehen sind.

Nun brauche ich noch einen Rohrbieger der so eine billige Schlauchpresse aus China vll bekomme ich den echten Look der Verpressungen noch hin.

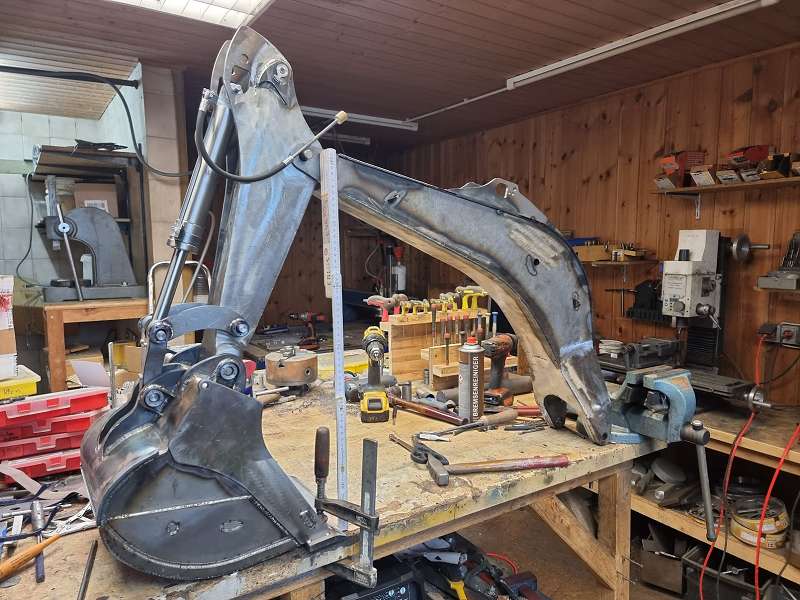

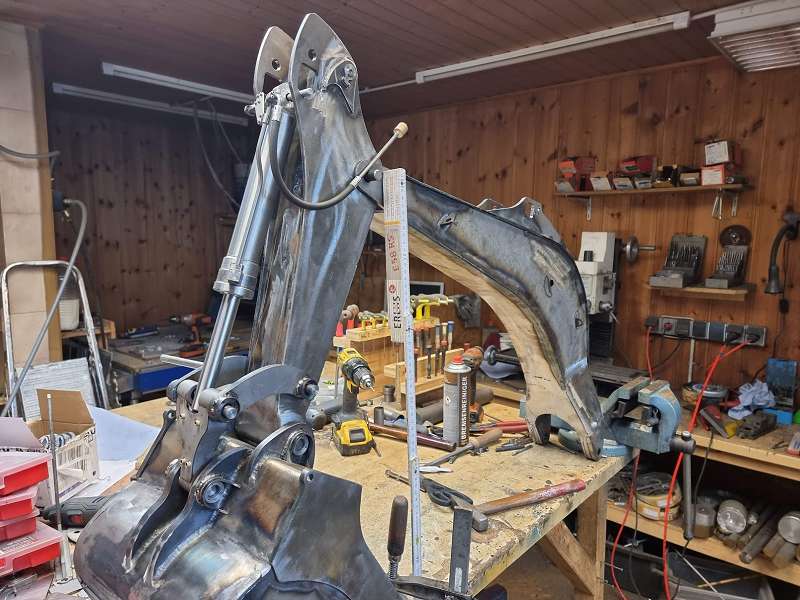

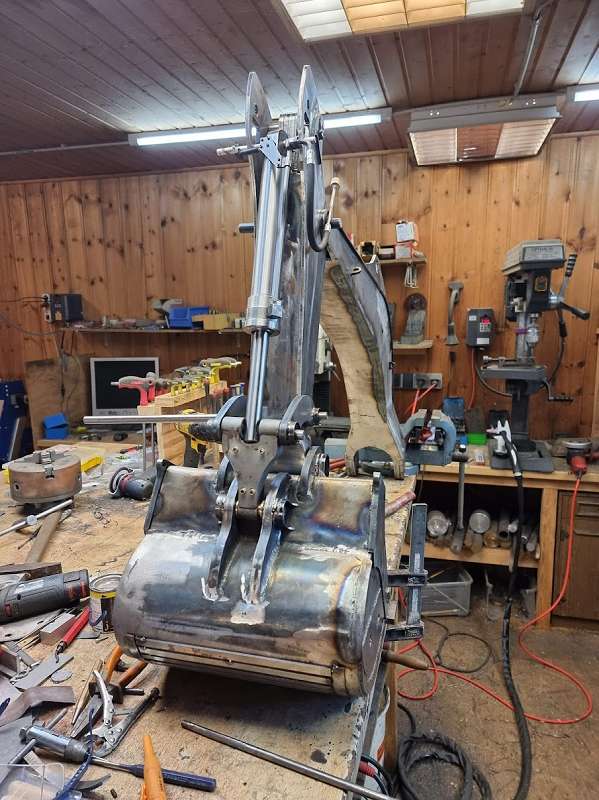

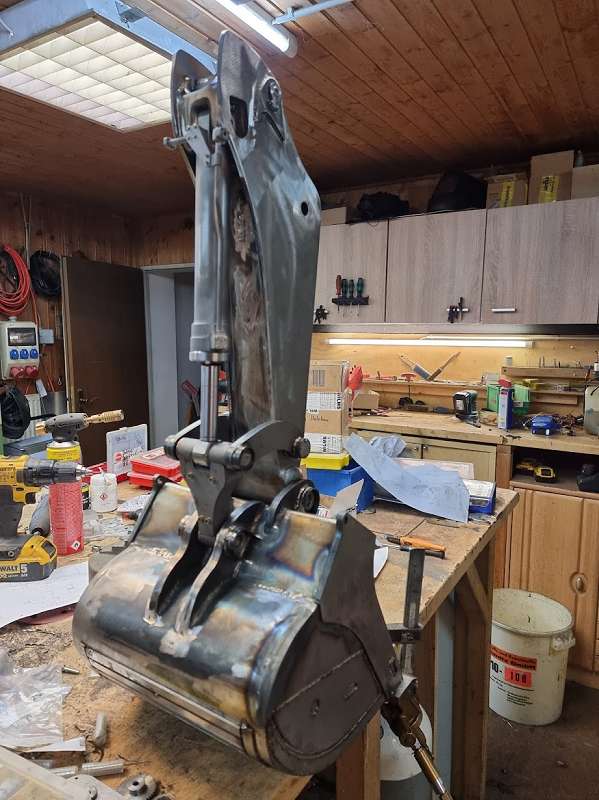

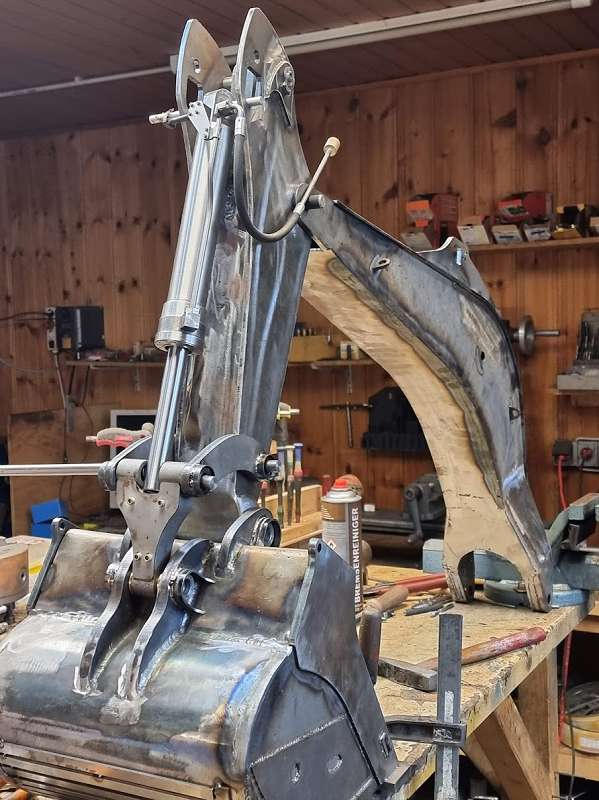

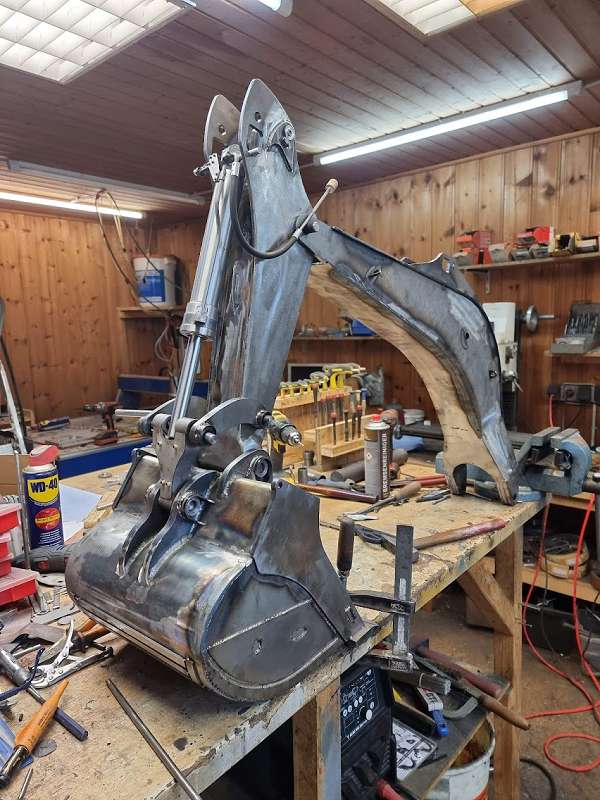

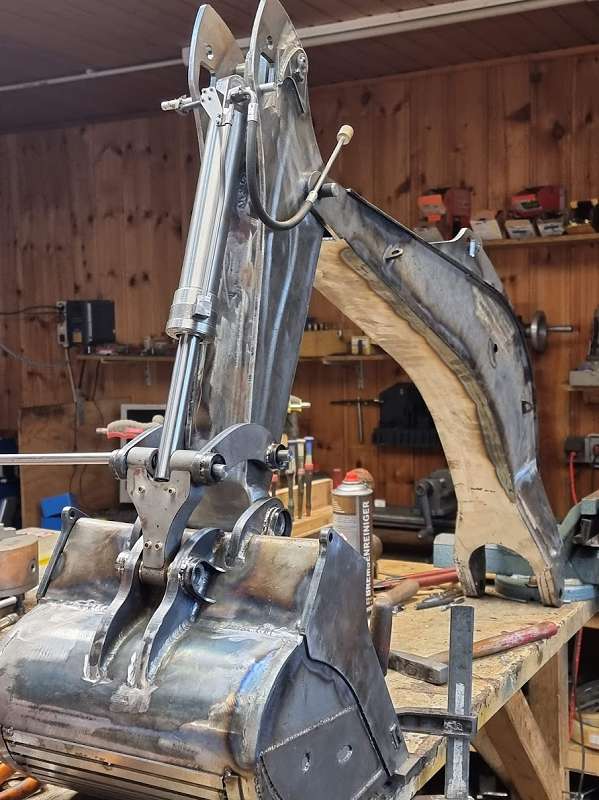

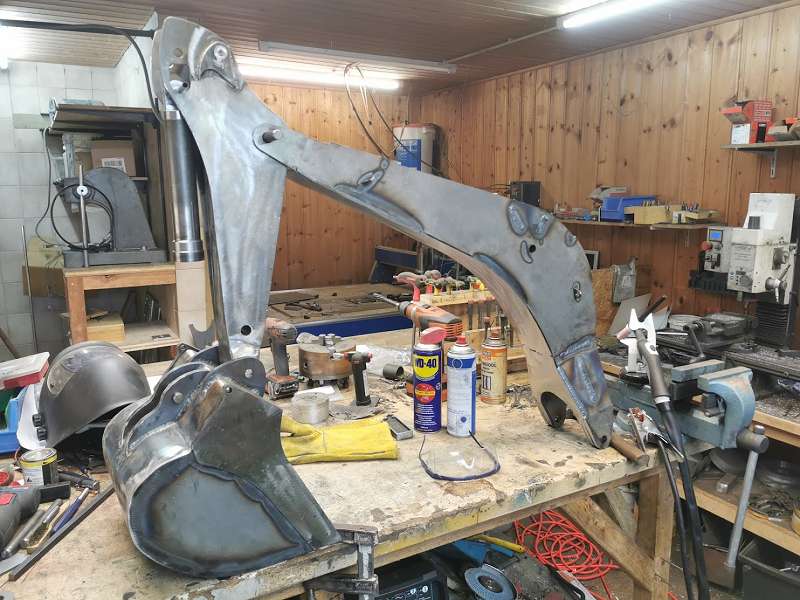

Hier noch ein paar Fotos vom Gesamten Ausleger usw.













__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
18.08.2021 20:31 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

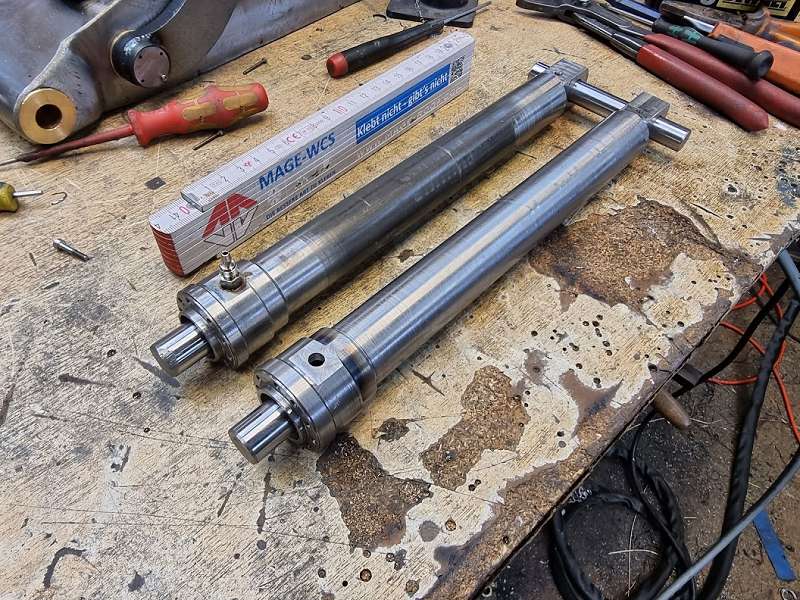

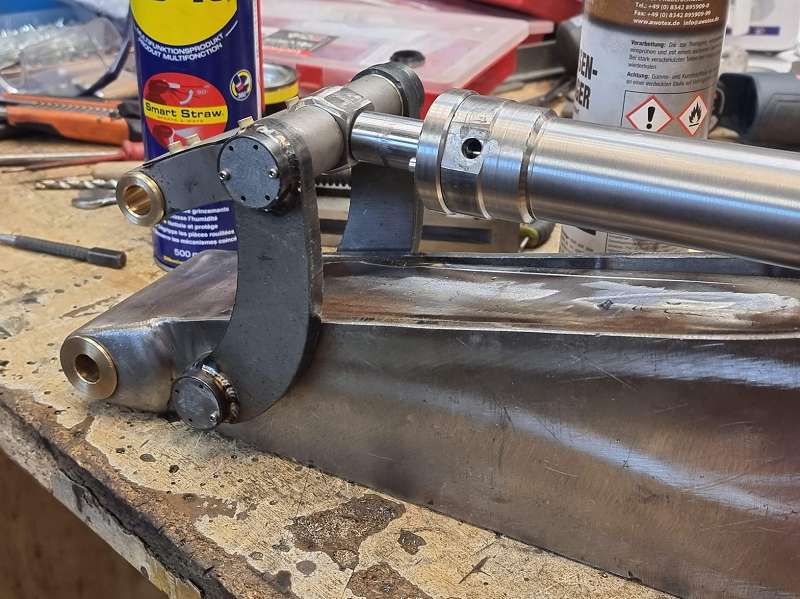

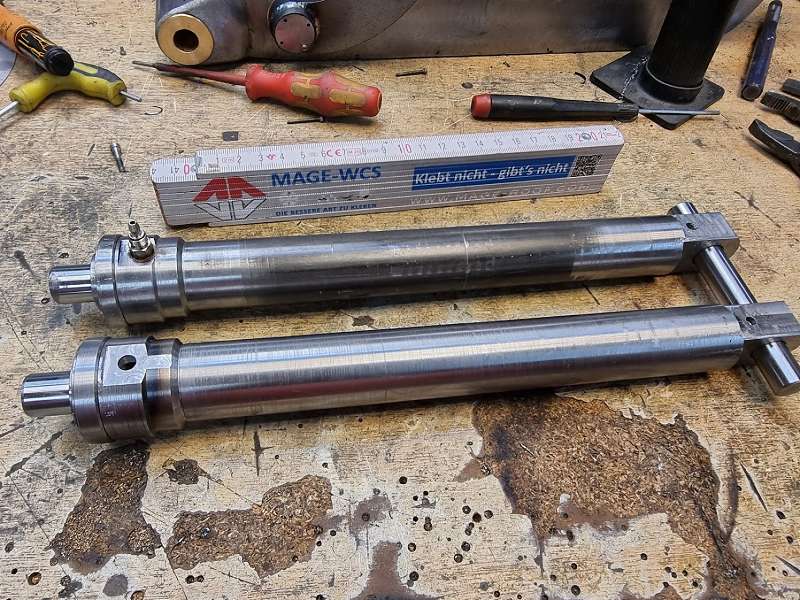

Heute habe ich noch ein paar Buchsen gedreht und für den Löffelzylinder das Auge gemacht und zusammen gebaut.







__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
19.08.2021 20:20 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen

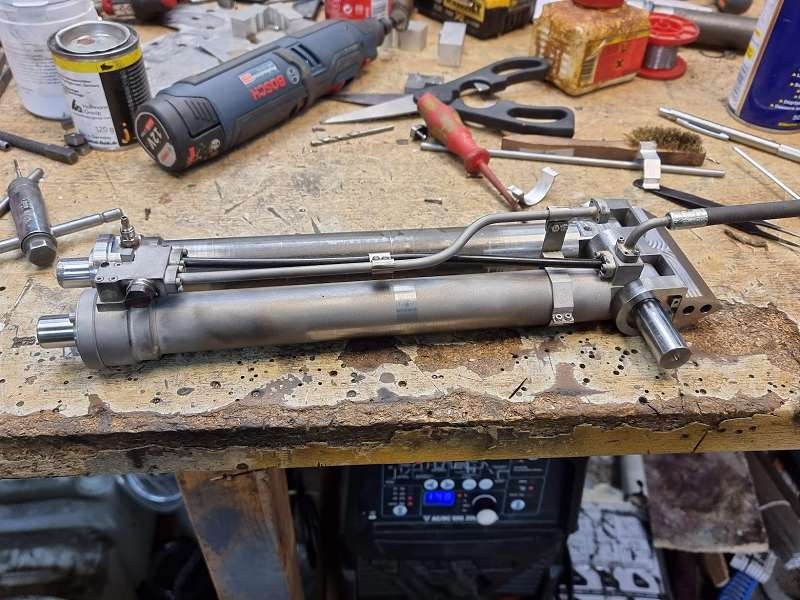

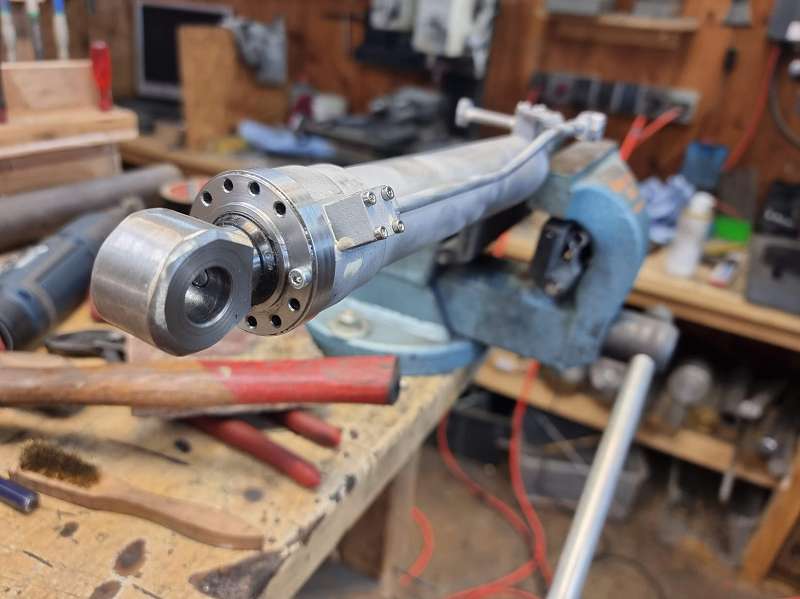

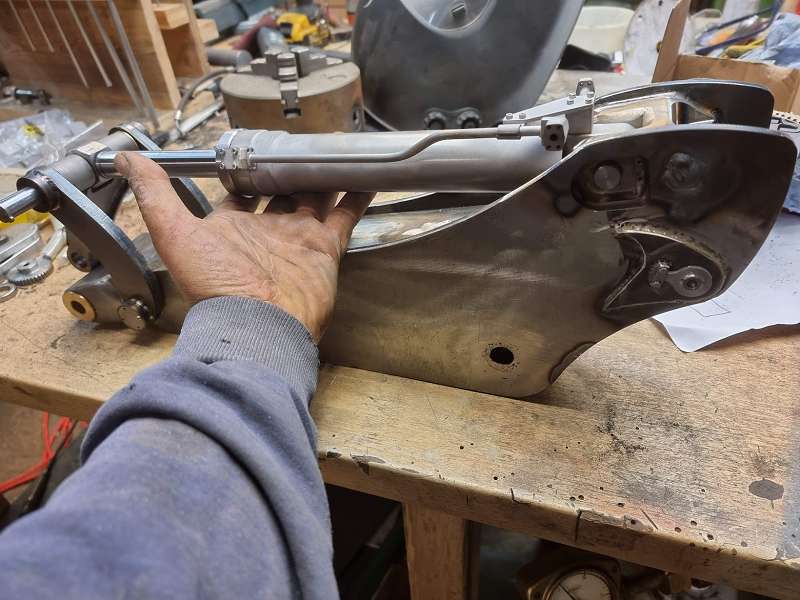

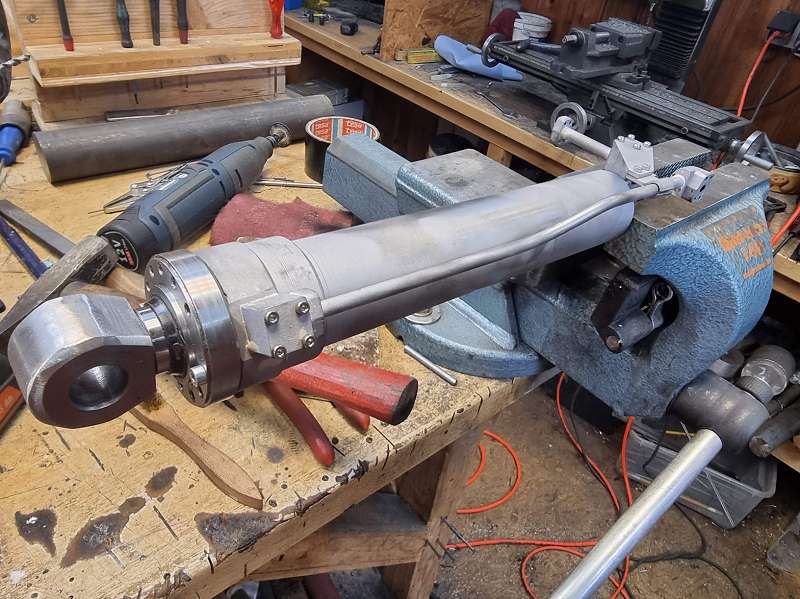

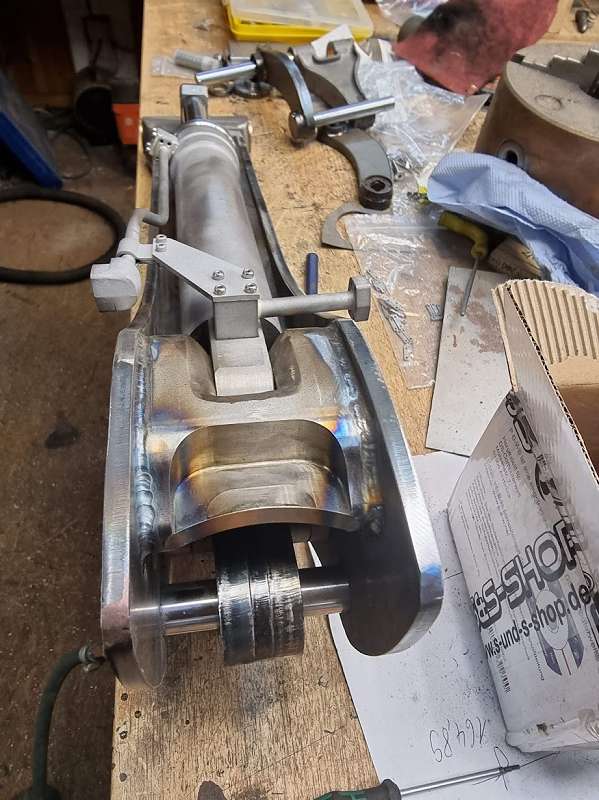

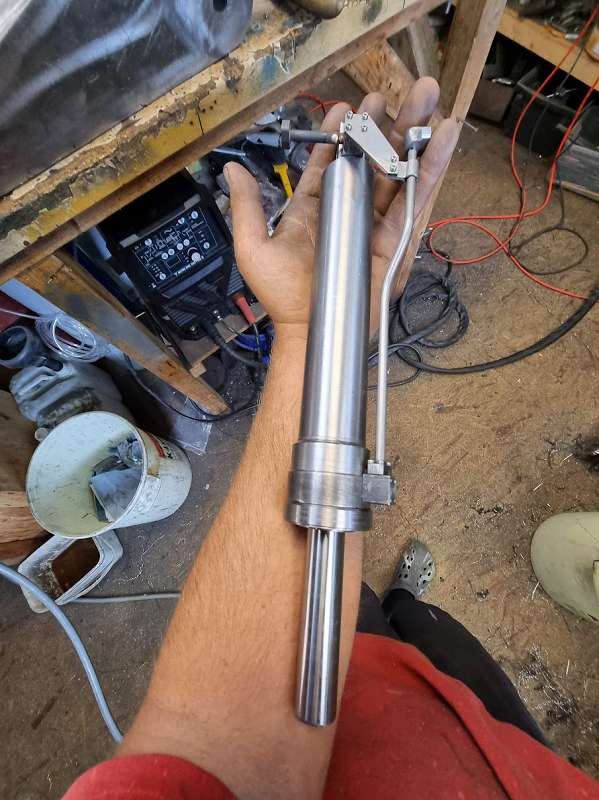

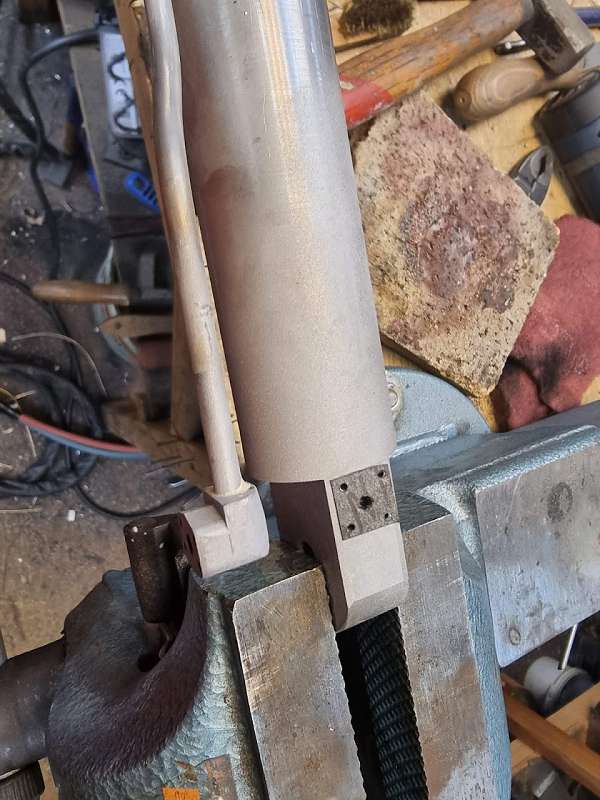

Heute ist mein Silberlot und Paste gekommen so das ich den Zylinder gleich mal verlötet und alles gestahlt habe.

Beim zusammenbau hier wieder Dichtpapier dazwischen mal sehen wie lange es dicht ist bis ein O-Ring rein muss.









An der SAE vorne muss ich die Schraubenköpfe raus kleben da mir natürlich das Silberlot in die Gewinde rein gezogen ist hat aber nur optischen nutzen.

Vorne kommen dann noch M3 Modellschrauben mit Beilagscheibe rein aber erst ganz Final.

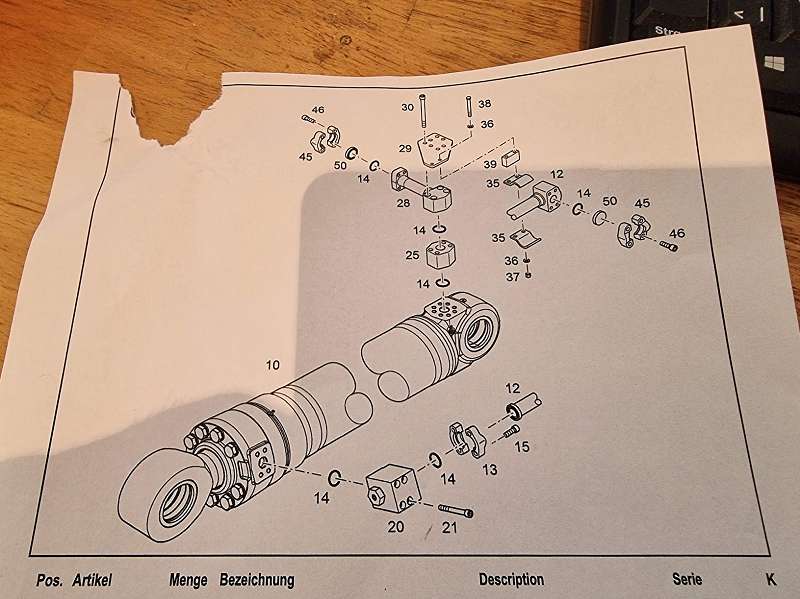

Hier noch der Originalzylinder, beim Original wird durch den Kopf befüllt, ist aber ein Gußteil und die Verschraubung muss immer mit weg gemacht werden das mache ich dann beim nächsten Bagger so. großes Grinsen
Die Schrauben der SAE Verschraubung sind an diesen Stellen M16 somit passen sogar die Schrauben im Maßstab (Zufall unter M2 wird nix geschraubt Zunge raus )



__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
20.08.2021 15:59 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Heute habe ich mal den 2ten Stielzylinder gemacht.





Diese beiden drücken bei 50 bar zusammen 500 kg und bei 70 Bar dann 700 kg mal sehen was damit dann geht großes Grinsen

Wenn ich unter der Woche dazu komme werde ich mich um die verrohrung und der Schlauchbruchsicherung(fake) kümmern.

__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
22.08.2021 19:33 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Unter der Woche habe ich wieder ein Frästeil bekommen, die Zylinderaufnahme für den Löffelzylinder. 2 12er Bolzen sollen den Schub des Löffelzylinder in den Stiel leiten.



Das Teil selbst auch noch eingeschweßt nun sollte es halten.





Hier noch die Drehsicherung für den Bolzen.


Und hier noch mal mit dem Löffel





__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
29.08.2021 00:30 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
Christian   Zeige Christian auf Karte
Administrator


images/avatars/avatar-131.jpg

Dabei seit: 12.08.2006
Beiträge: 1.994
Maßstab: 1:14,5
Wohnort: Regensburg

Themenstarter Thema begonnen von Christian
  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
Heute habe ich mal die Verrohrung der Stielzylinder begonnen.

Hier mal das Ergebnis des ersten.

2 zierteile fehlen noch die muss ich erst noch ausfräßen aber der Fräser ging hobs bei den ausfräsen der letzten SAE´s

Und bei der 4 schraube im Kopf ist mir der Bohrer abgerissen und will nicht mehr raus und rein da muss noch ein wenig bescheissen















__________________
MFG

Christian

Alles außer CAT ! Zunge raus
_______________________________________________
http://www.youtube.com/user/954Litronic?feature=mhee
29.08.2021 00:39 Christian ist offline E-Mail an Christian senden Beiträge von Christian suchen Nehmen Sie Christian in Ihre Freundesliste auf
Cat 325D   Zeige Cat 325D auf Karte
Jungspund


Dabei seit: 13.12.2008
Beiträge: 19
Maßstab: ---
Wohnort: Stansstad

  Auf diesen Beitrag antworten Zitatantwort auf diesen Beitrag erstellen Diesen Beitrag editieren/löschen Diesen Beitrag einem Moderator melden       Zum Anfang der Seite springen
10 Sterne
Hammer geil Christian
laola
17.09.2021 20:19 Cat 325D ist offline E-Mail an Cat 325D senden Beiträge von Cat 325D suchen Nehmen Sie Cat 325D in Ihre Freundesliste auf
Seiten (9): « erste ... « vorherige 6 7 [8] 9 nächste » Baumstruktur | Brettstruktur
Gehe zu:
Neues Thema erstellen Antwort erstellen
RC-Baustelle.de » Modelle » Bagger » [1:8] Liebherr R 980 SME

Views heute: 35.268 | Views gestern: 50.838 | Views gesamt: 207.457.176

Impressum


Forensoftware: Burning Board 2.3.6, entwickelt von WoltLab GmbH Designed by MyGEN24.de & timo-reinelt.de | Convert by Synoxis
