Hallo zusammen,

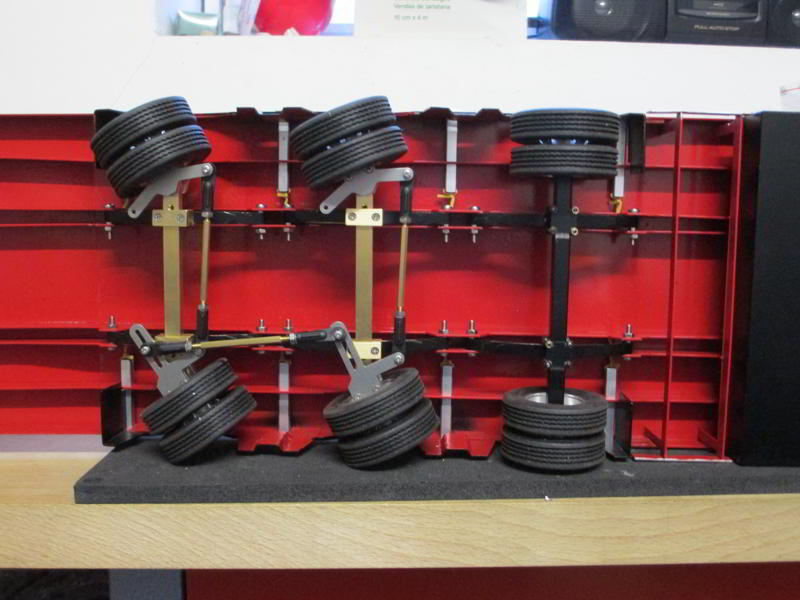

nach dem ich vor langer Zeit meinen Nooteboom SEMI-TIEFLADER OSDS Bau vorgestellt habe, gibt heute ein Update dazu, der einige Bauliche Veränderung bekommt.
Das was nachfolgenden Berichtet wird, nahm einen Zeitraum von mehreren Monaten in Anspruch.
Den auch Kleingram braucht seine Zeit.

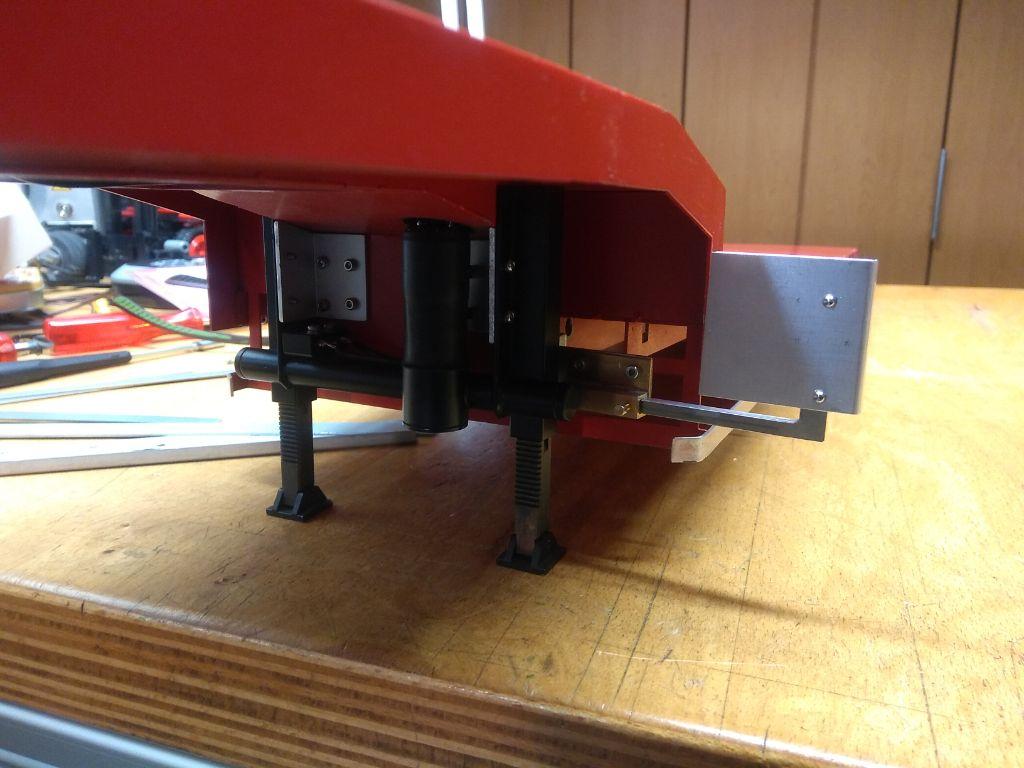

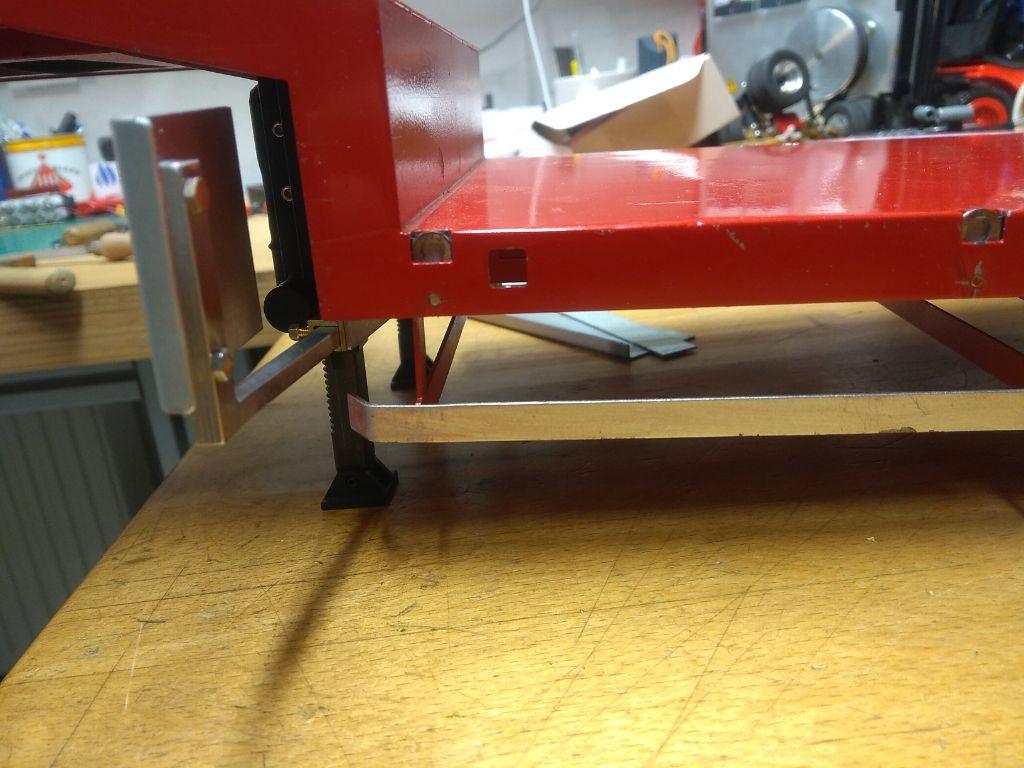

Was dem Tieflader noch fehlte, war eine Aufliegerstütze, die ich von Schulz Tec erstanden habe.
Welche jetzt endlich angebracht werden konnte.
Dafür war es nötig Vorbereitungen zu treffen.
In Form von Befestigungsbohrungen, sowie einem größeren Loch für den Motor der Aufliegerstütze.

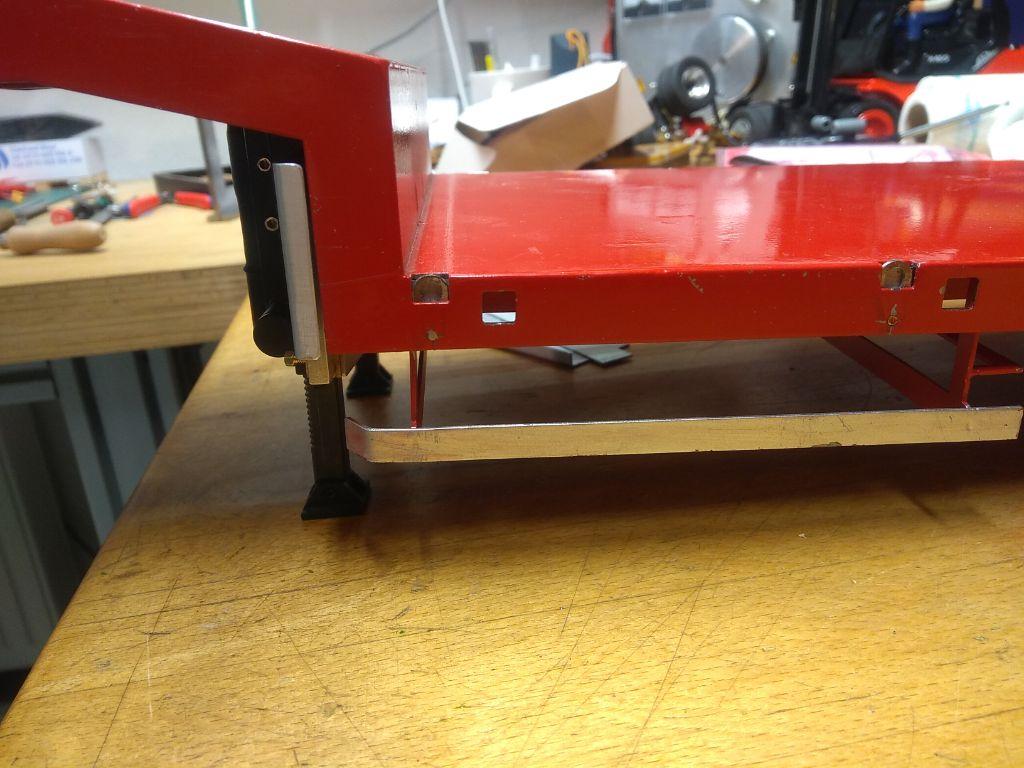

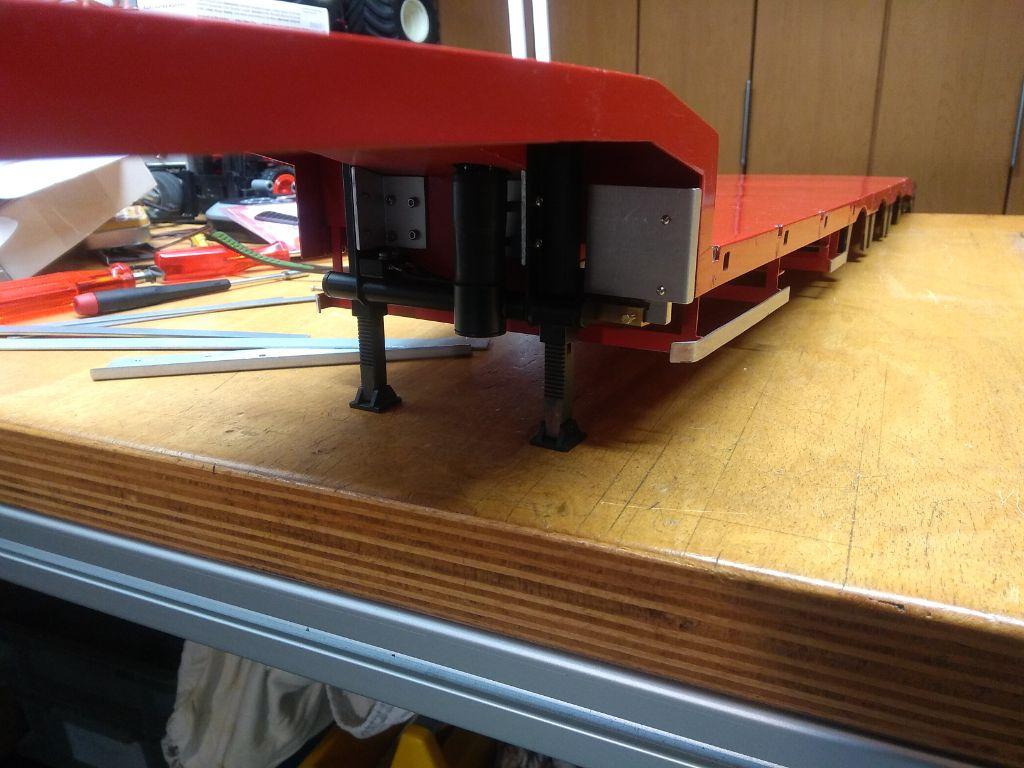

Und so sieht es im fertigen zustand aus.
Siehe Bilder
Als nächstes wurden die Versenkbare Verzurrlaschen unter die Lupe genommen.
Die Halterung davon war nur geklebt und nach geraumer Zeit, sind etliche davon Abgefallen.
Was zur Folge hatte, dass über eine neue Befestigung nachgedacht wurde.
Siehe Bilder
Die Lösung ist, die Halteplatten zu verschrauben, was sich etwas schwieriger gestaltete als ich es mir vorgestellt hatte.
Hier die entsprechenden Bilder
Nach einem längeren Arbeitsaufwand, passt es jetzt besser und ist auch fest
Dem nächst geht es weiter
__________________ Gruß Bernd
In der Ruhe liegt die Kraft…
Ich bin am Modell bauen und nicht auf der Flucht!!!!
Meine Homepage
|
|
16.02.2020 17:48 |
|
|
|
|
|
|
|
|
Bernd
König
Dabei seit: 18.01.2006
Beiträge: 921
Maßstab: 1:16 Wohnort: Buseck
Level: 47 [?]
Erfahrungspunkte: 6.338.677
Nächster Level: 7.172.237
Themenstarter
|
|
Hallo zusammen,
die Fortsetzung des Bauberichtes von vor einigen Tagen geht weiter.

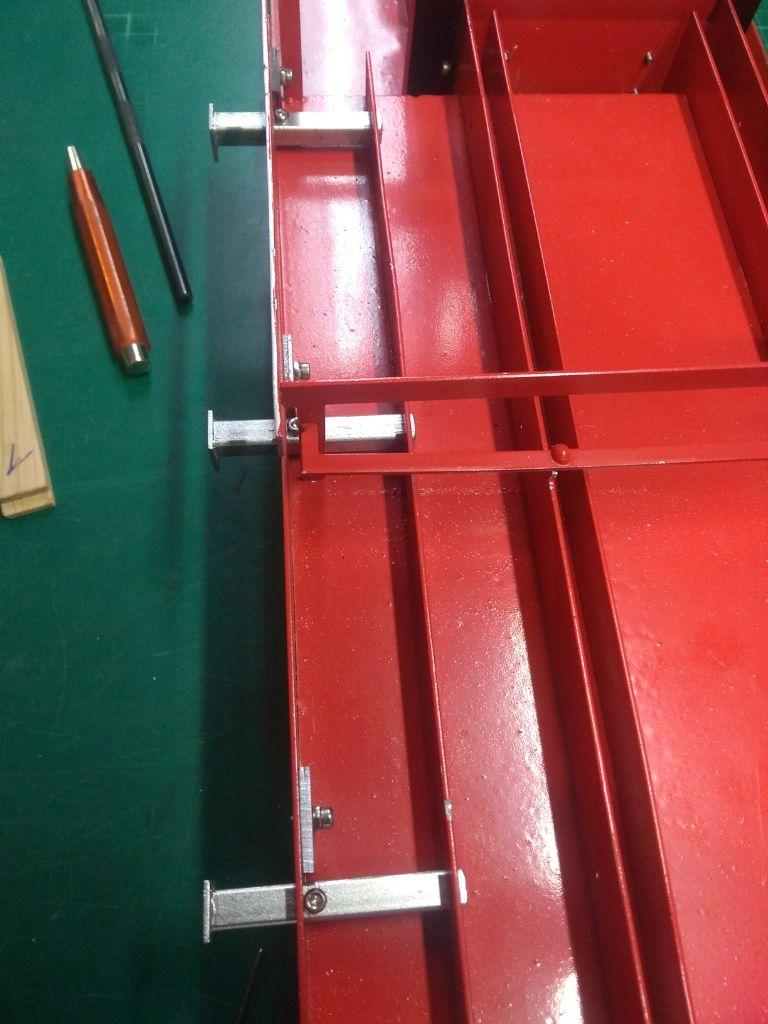

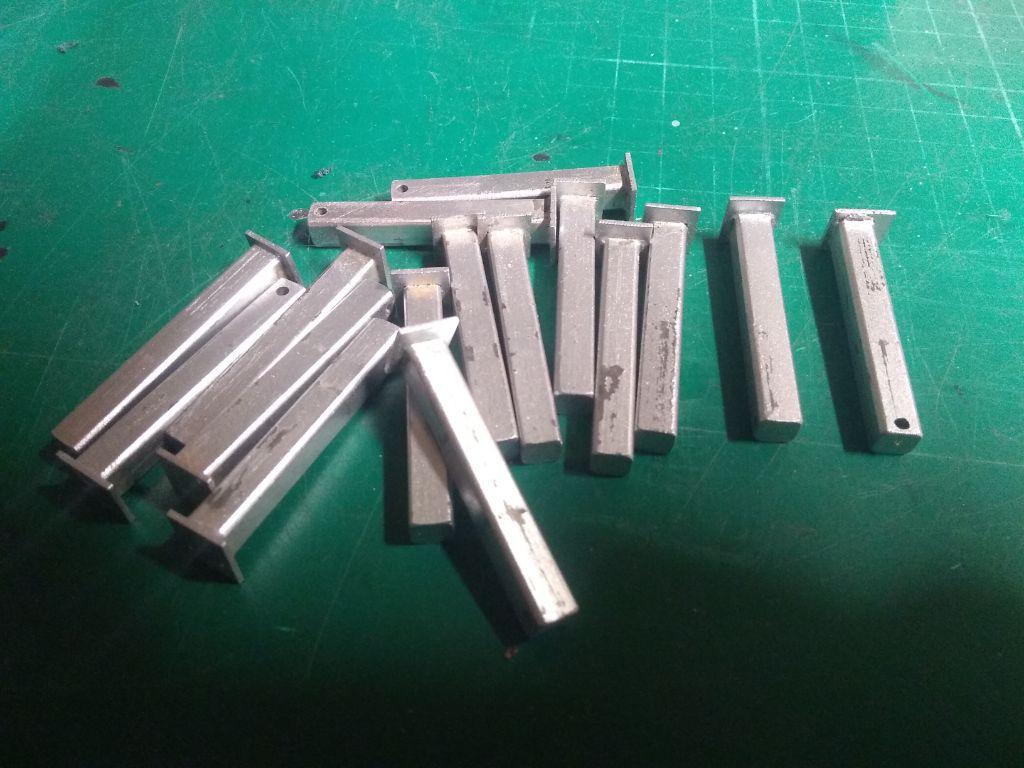

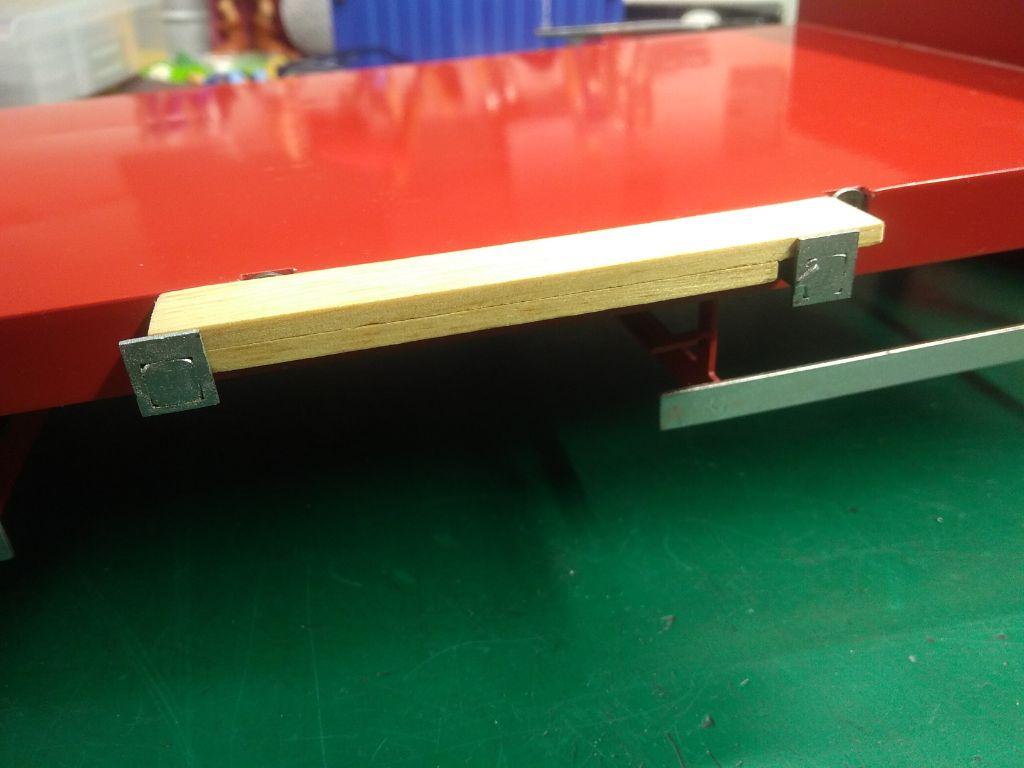

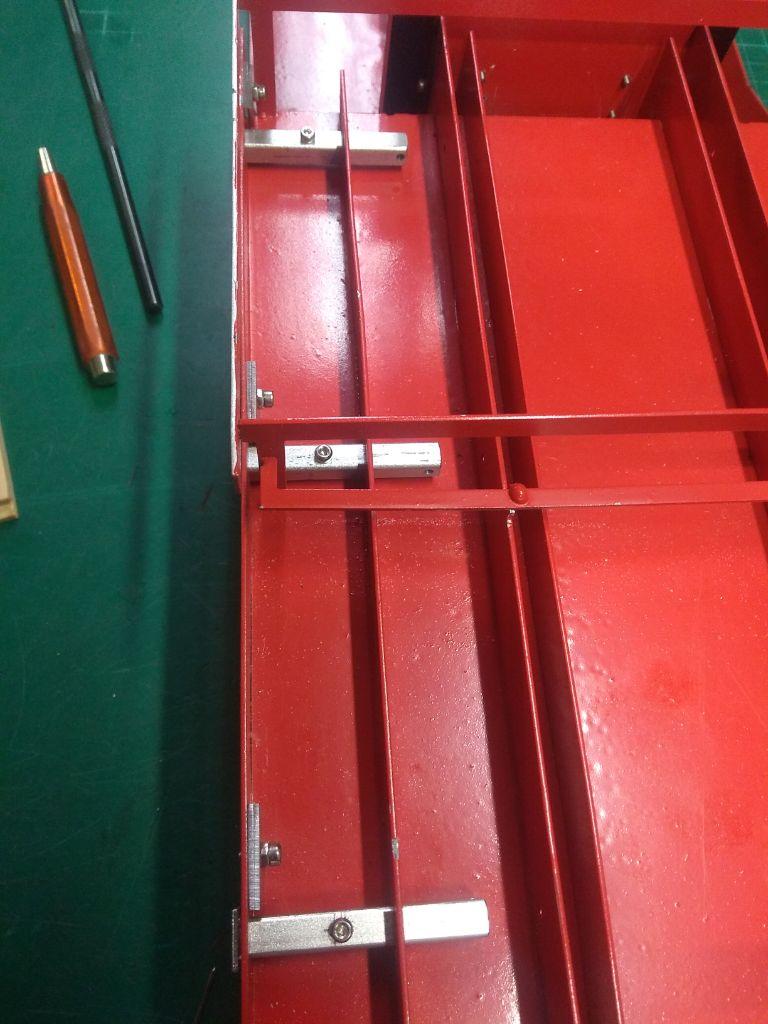

Als nächstes stand die Ausziehverbreiterung auf dem Programm, diese wurden durch einen Gummi gehalten.
Siehe Bild
Der mit der Zeit porös geworden ist, was Werder Zug noch halt bedeutete.
Die Lösung hierfür, es musste eine neue Befestigung für die Ausziehverbreiterung geschaffen werden.
Meine Idee war Federn für die Gummis einsetzen, die natürlich auch befestigt werden mussten.
Dank der genialen Lösung meines Modellbau Kollegen, ist es dann wie folgt umgesetzt worden.

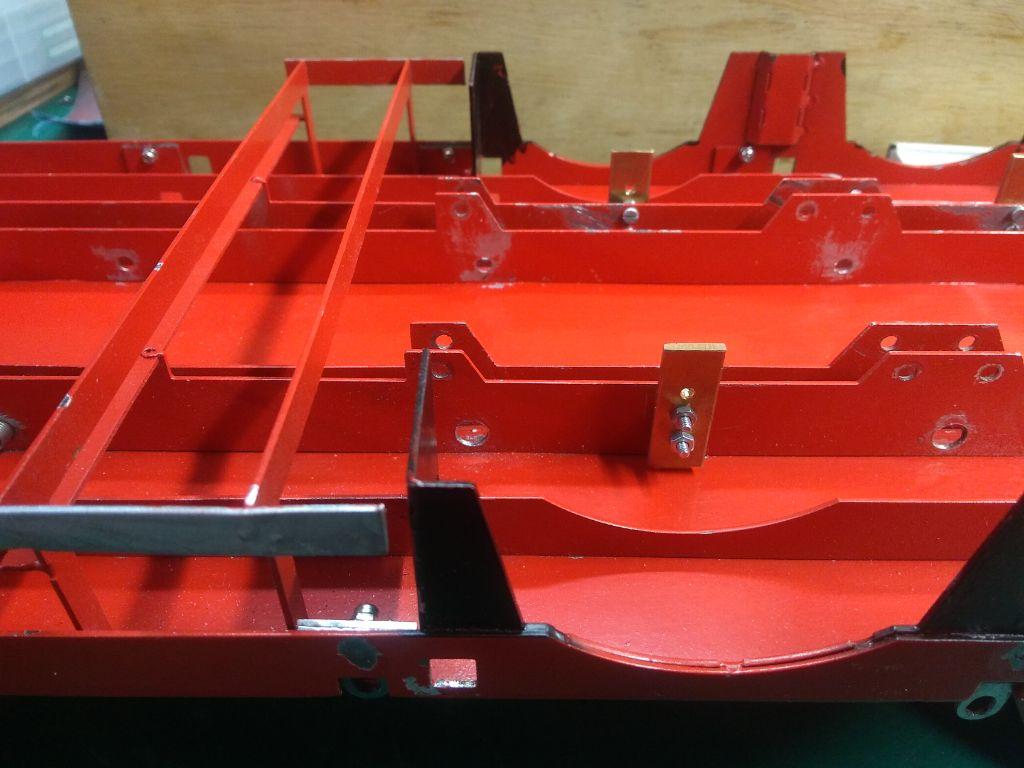

Vor dem Umbau

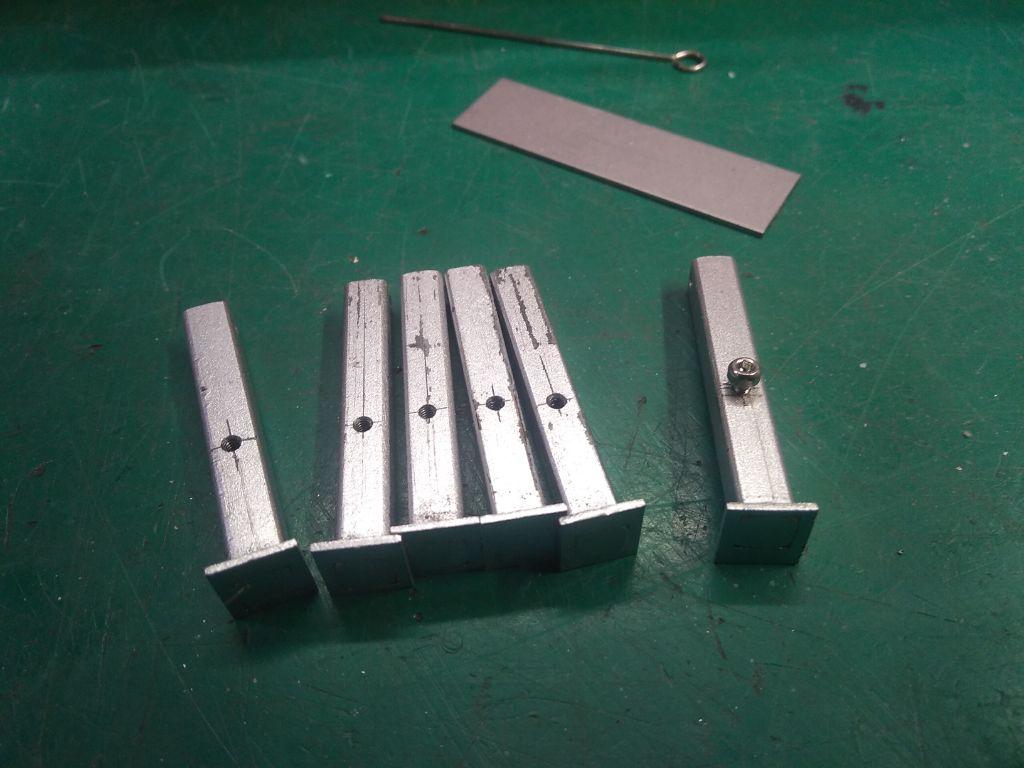

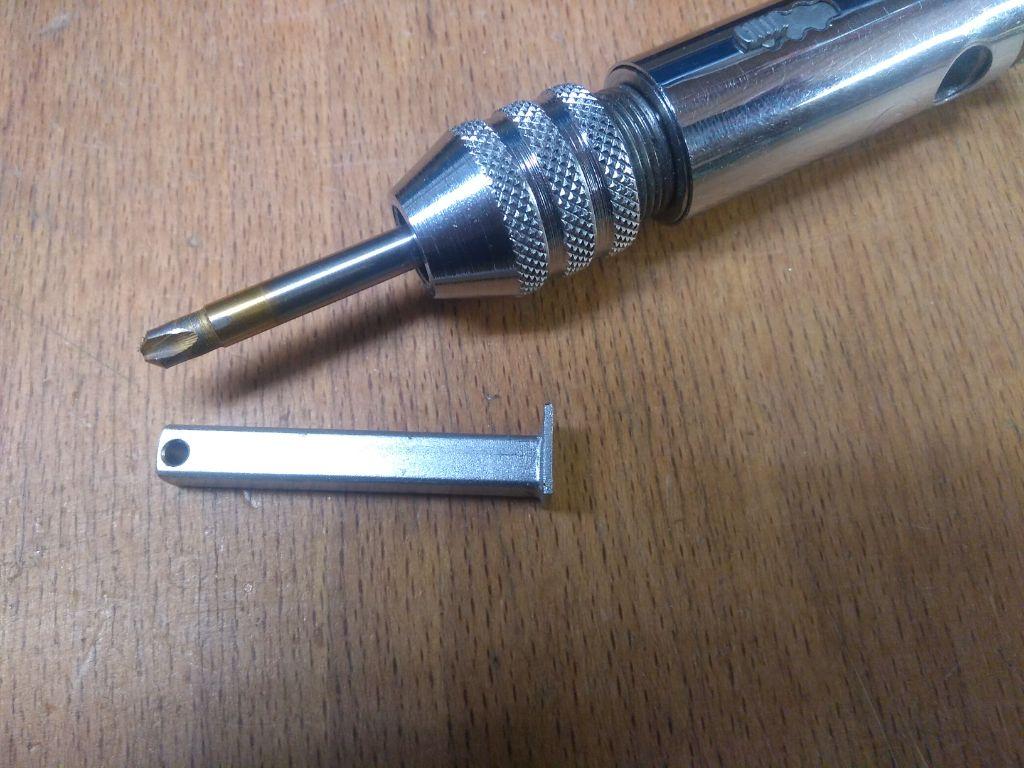

Das vorhandene Loch Aufbohren und Gewinde rein schneiden
Für die Anschlagbegrenzung
Was dann so aussieht

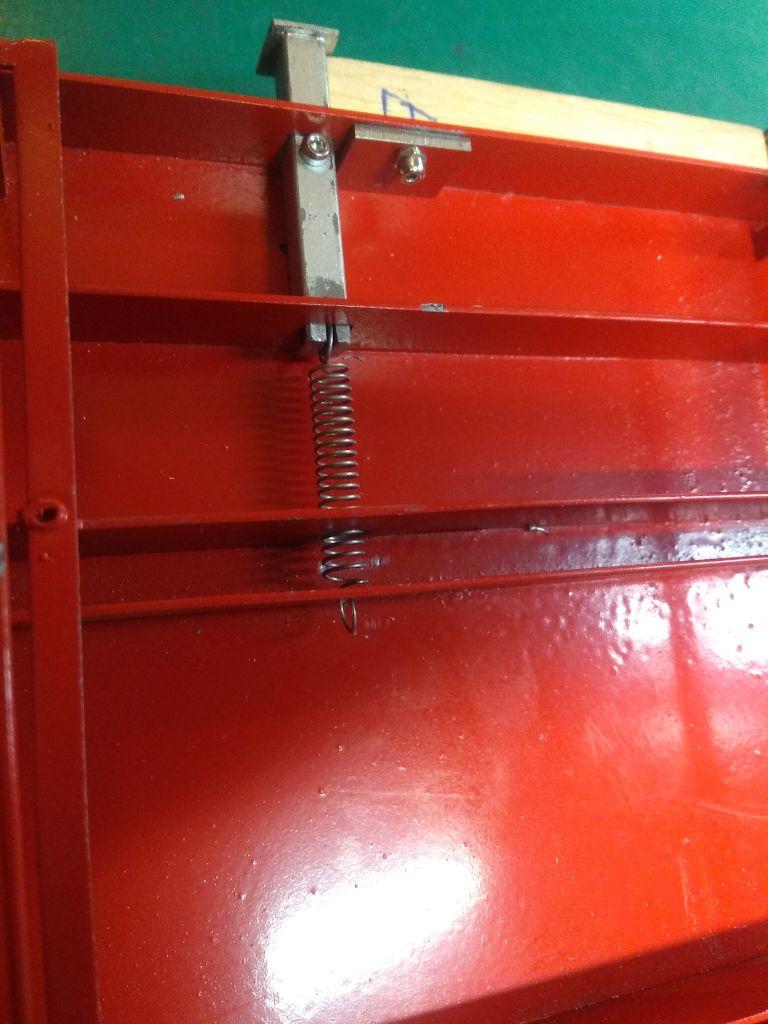

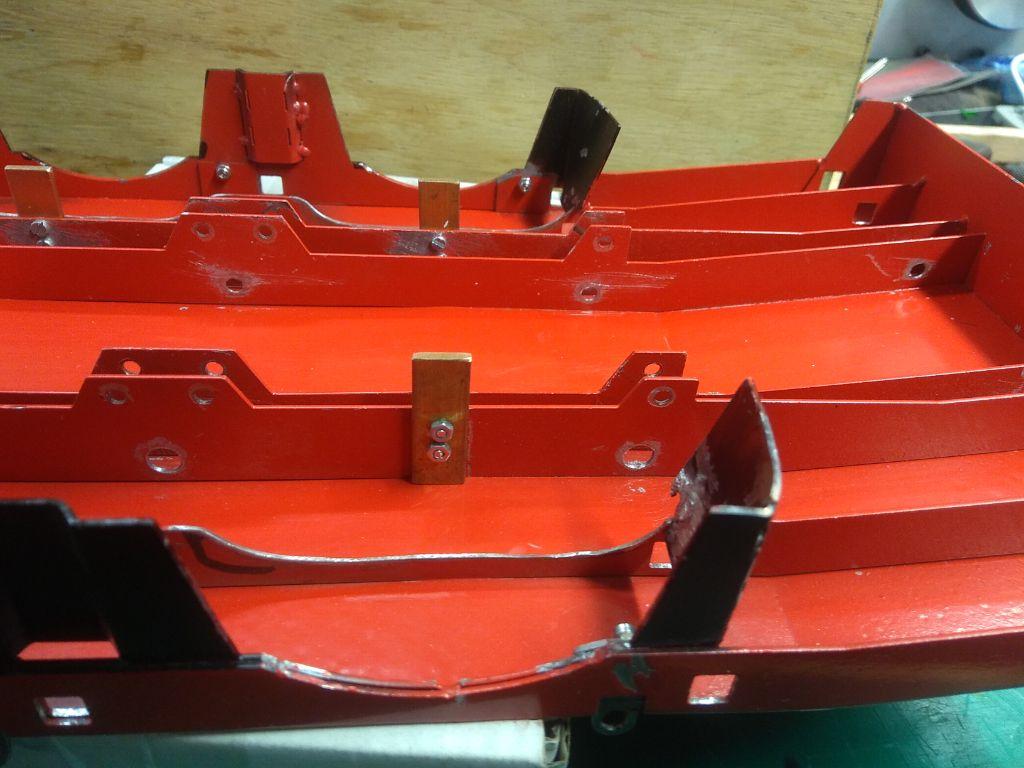

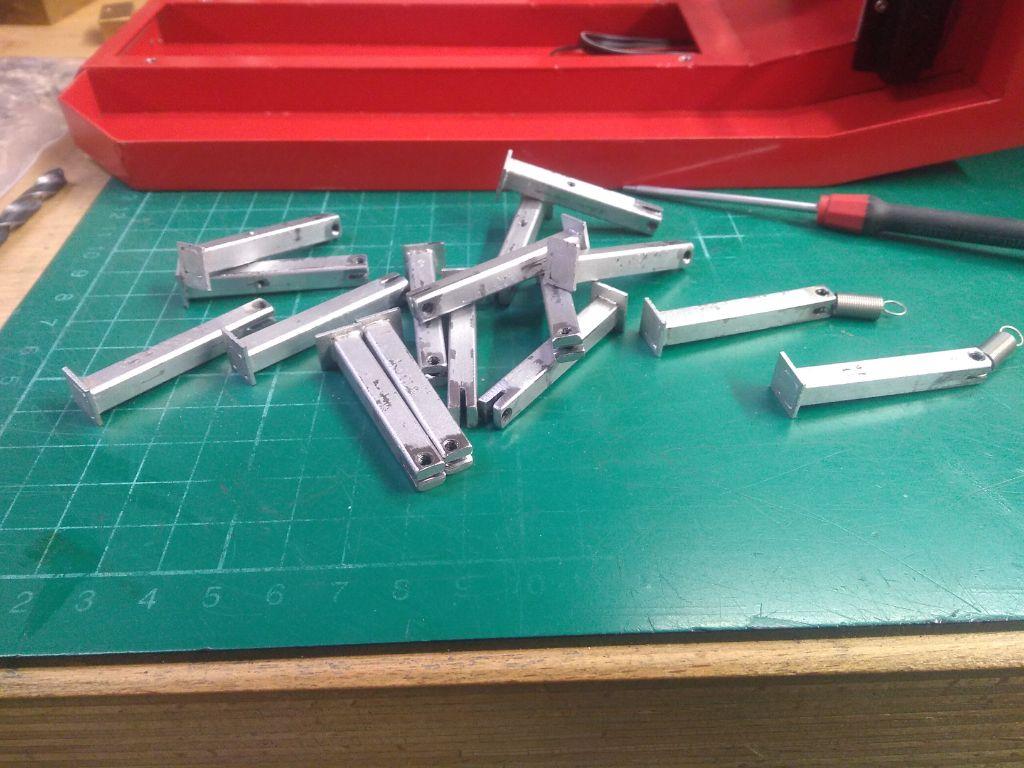

Die längs Schlitz für die Federbefestigung
Die Bohrungen für die Federn

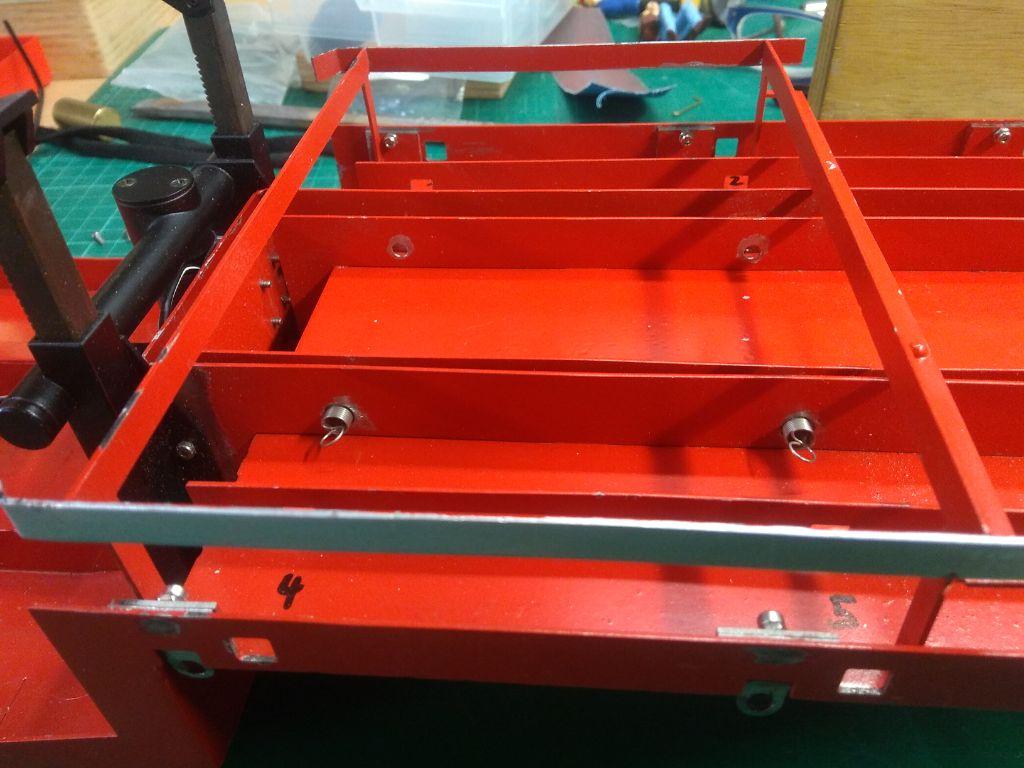

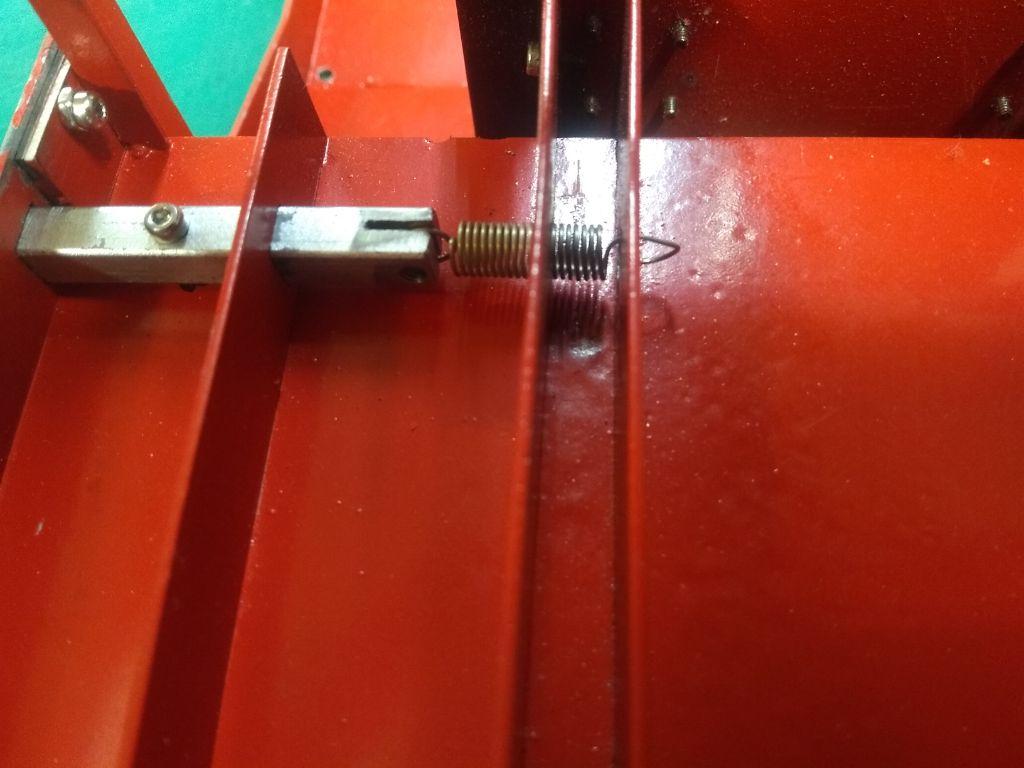

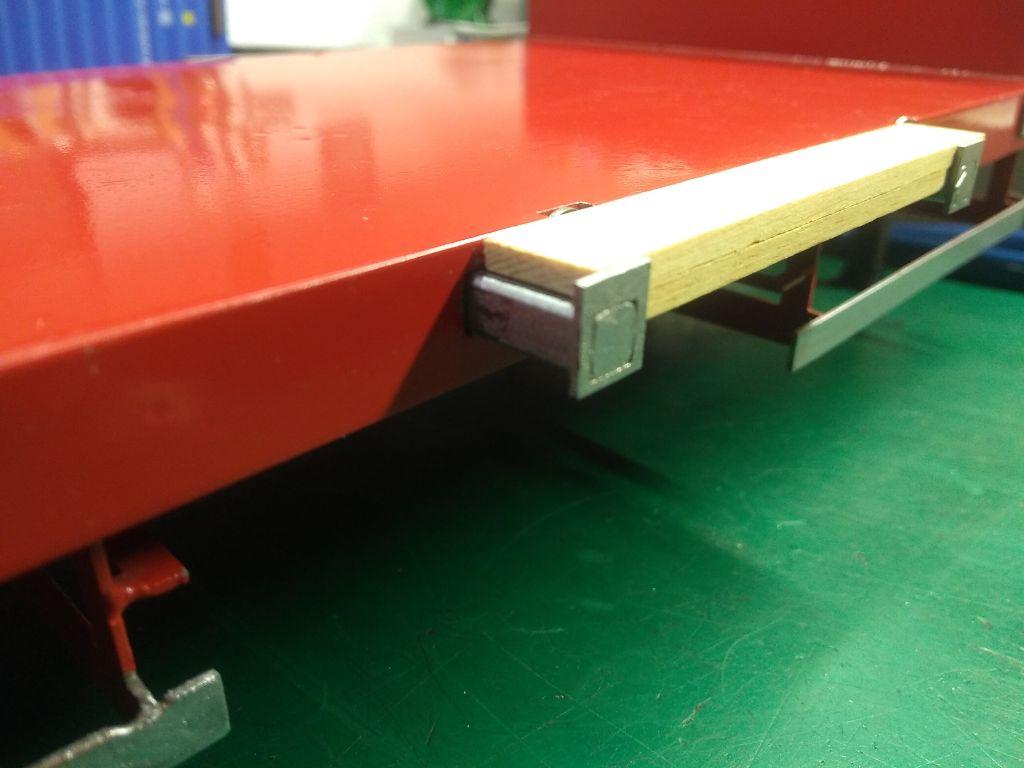

Nun Konnte es ausprobiert werden und es hält
So das war es erstmal einmal, dem nächst sollte es auch hier weiter gehen
__________________ Gruß Bernd
In der Ruhe liegt die Kraft…
Ich bin am Modell bauen und nicht auf der Flucht!!!!
Meine Homepage
|
|
20.02.2020 15:45 |
|
|
|
|
|
|
|
|
Bernd
König
Dabei seit: 18.01.2006
Beiträge: 921
Maßstab: 1:16 Wohnort: Buseck
Level: 47 [?]
Erfahrungspunkte: 6.338.677
Nächster Level: 7.172.237
Themenstarter
|
|
Hallo zusammen,
die Fortsetzung des Bauberichtes von vor einem Monat geht weiter.

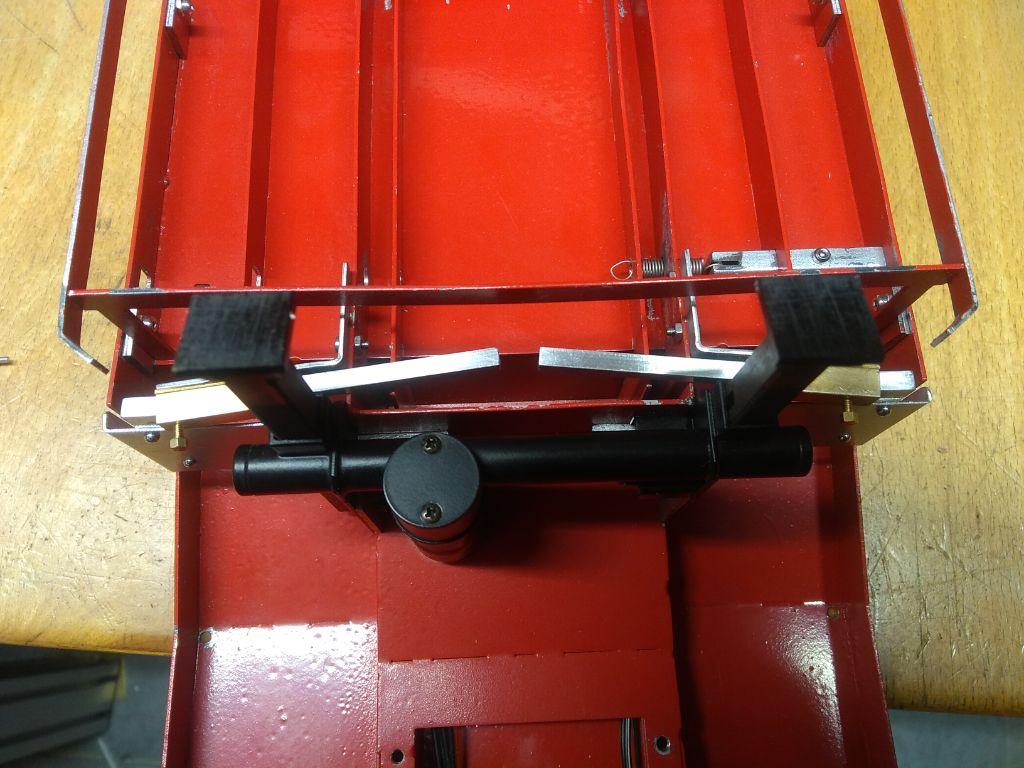

Als nächstes machten wir uns Gedanken darüber wie der Rampenantrieb aussehen sollte.

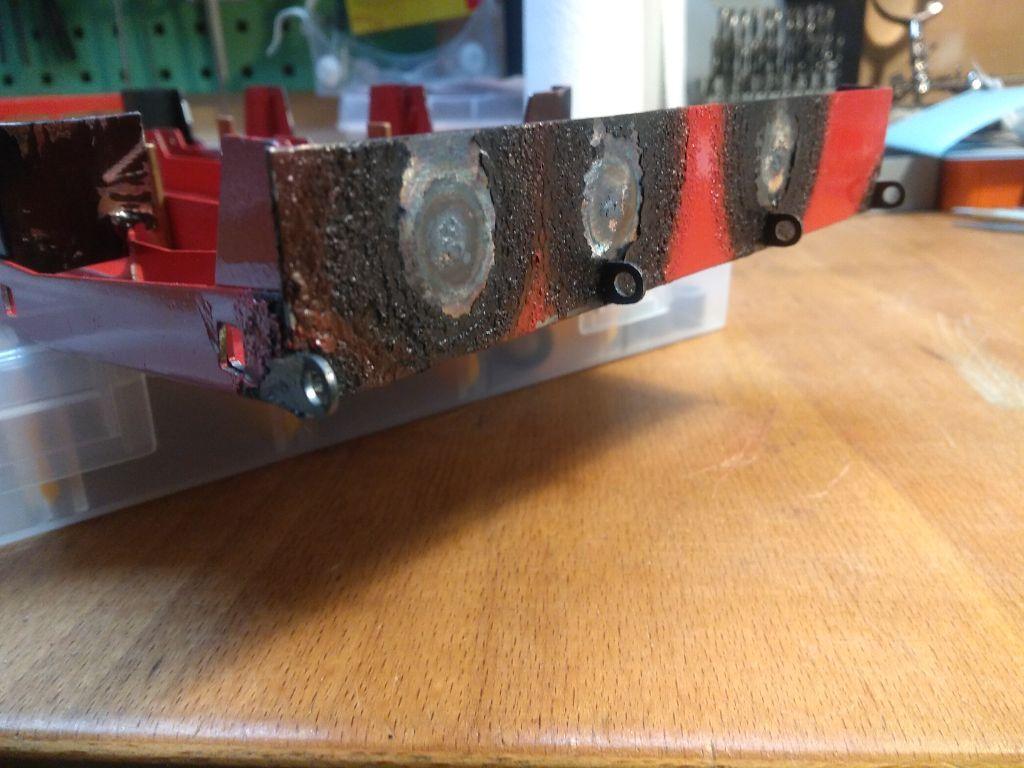

Da bei wurden Risse am und im inneren des Rahmens feste gestellt.
Siehe Bild
Hier musste nach gebessert werden.

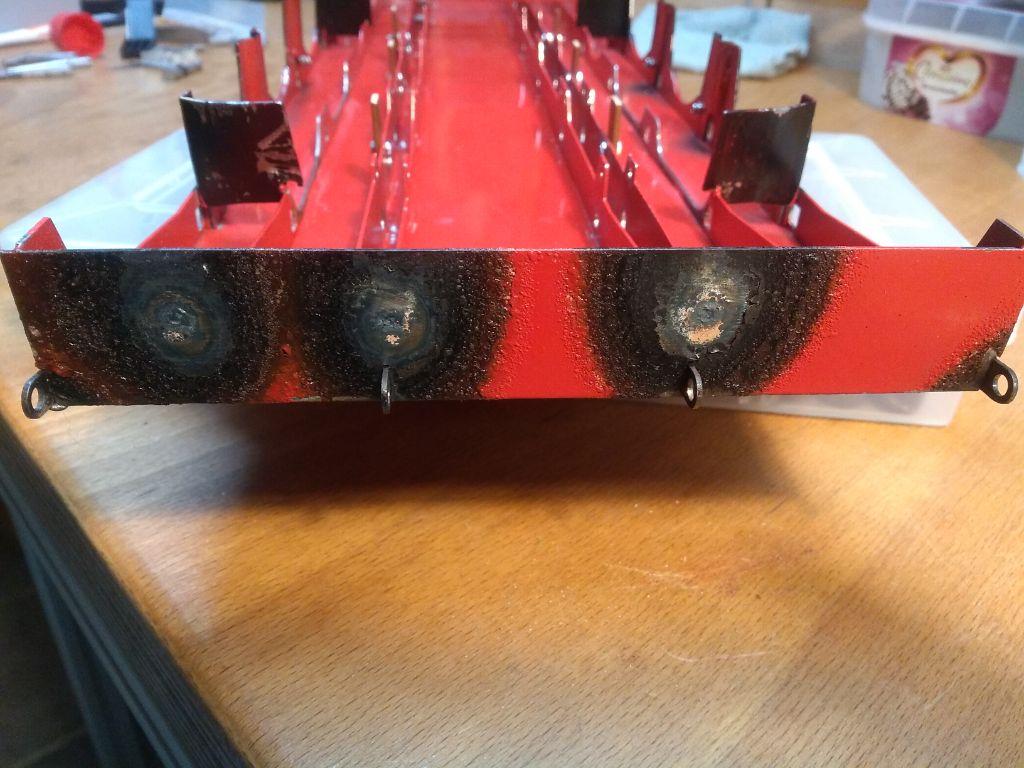

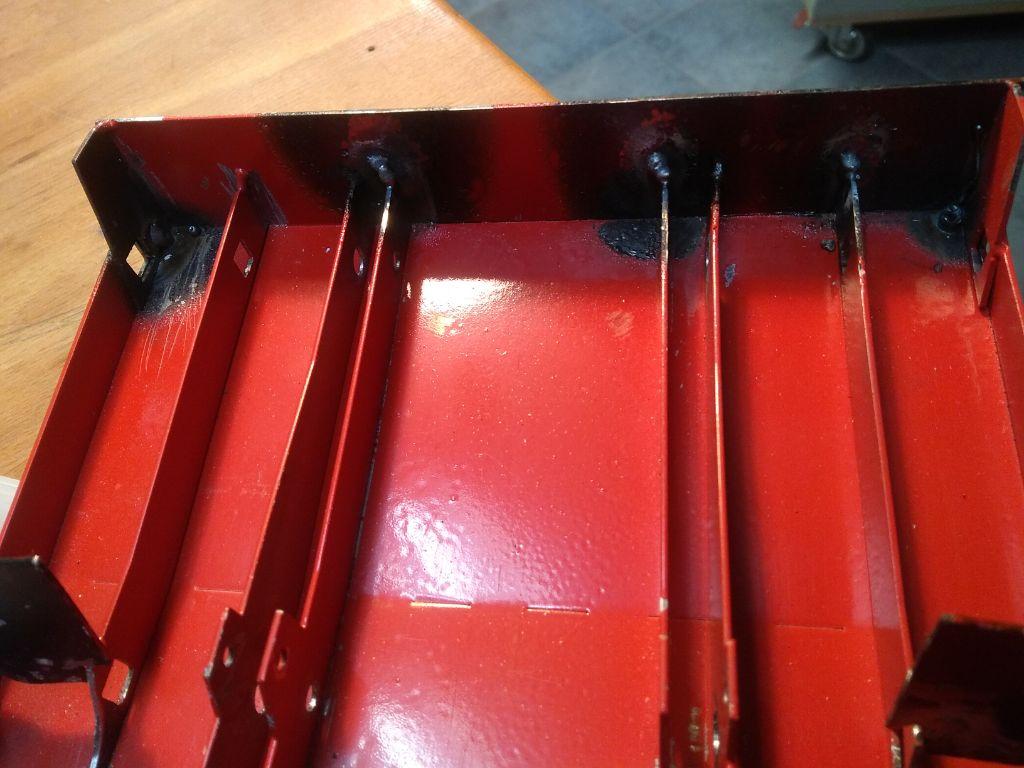

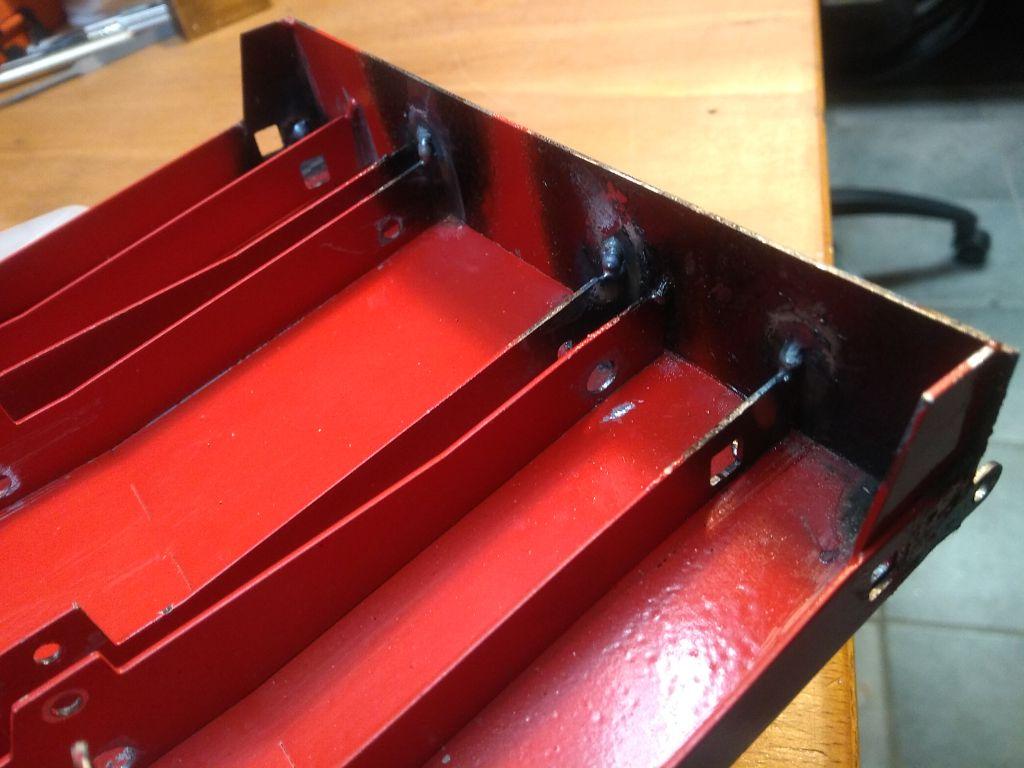

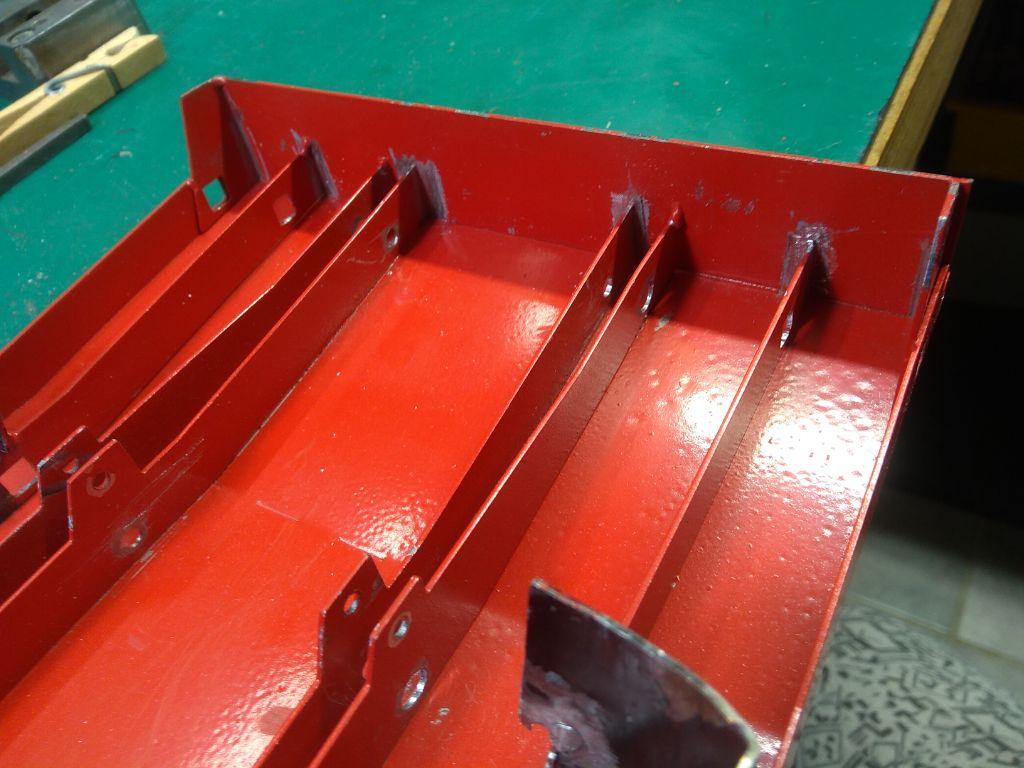

Der Riss sowie im Rahmeninneren wurden nach geschweißt damit er wieder seinen Stabilität bekommt.
Siehe Bilder
Das was wir uns vorgestellt hatten, wie der Rampenantrieb sein sollte, war Arbeitsmäßig sehr Zeit aufwendig und von den Kosten auch nicht grade günstig.

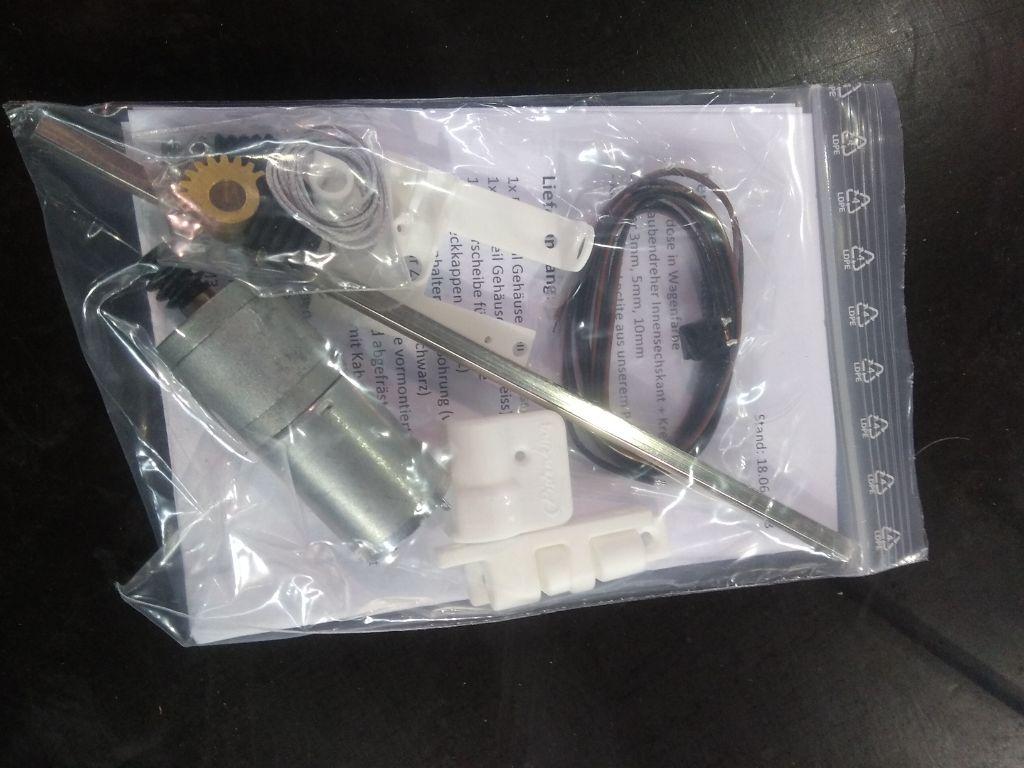

So dass, wir uns für ein vorhandenes System von Pistenking entschieden.
Hierfür waren aber noch einige Umbaumaßnahmen notwendig.

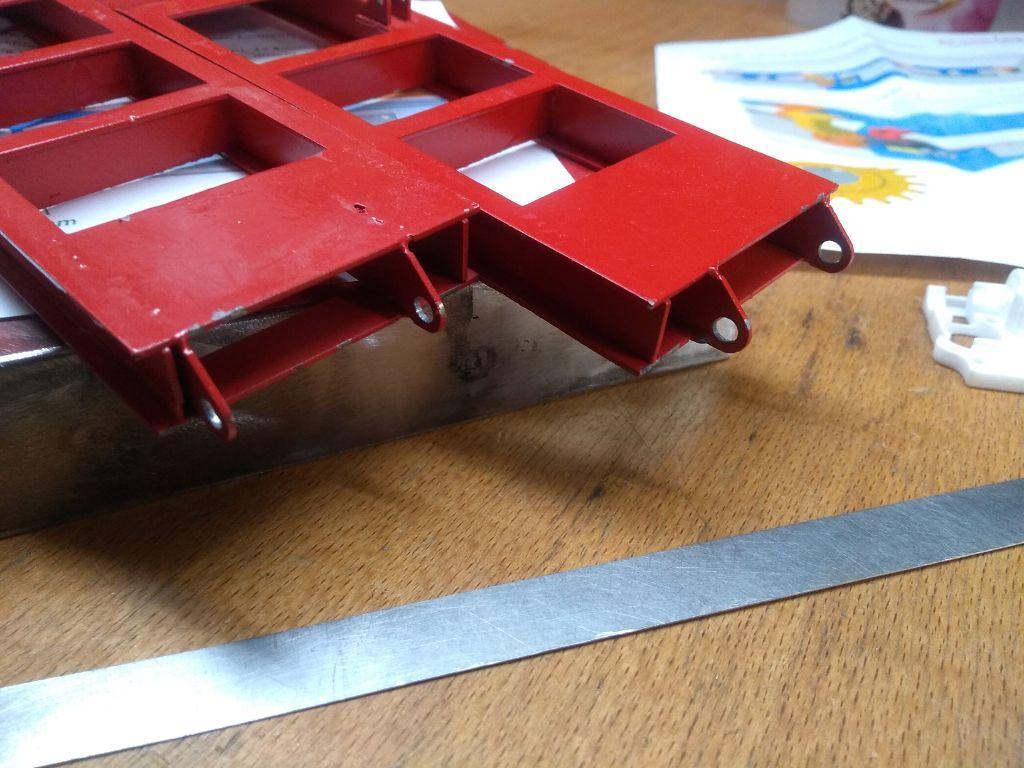

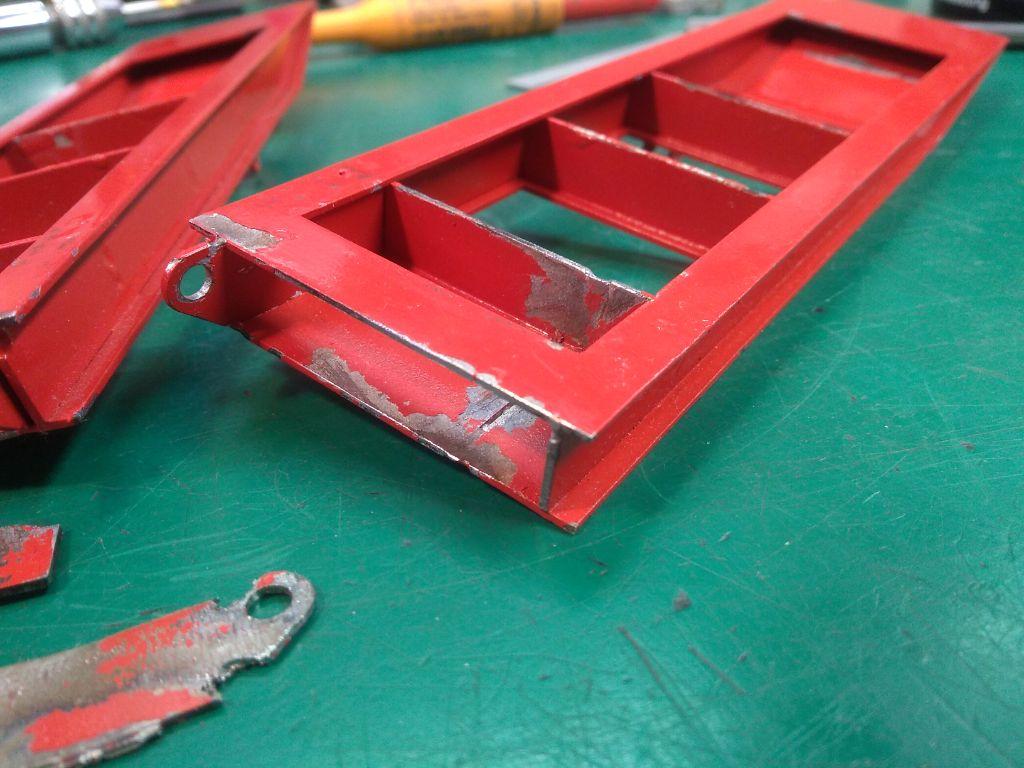

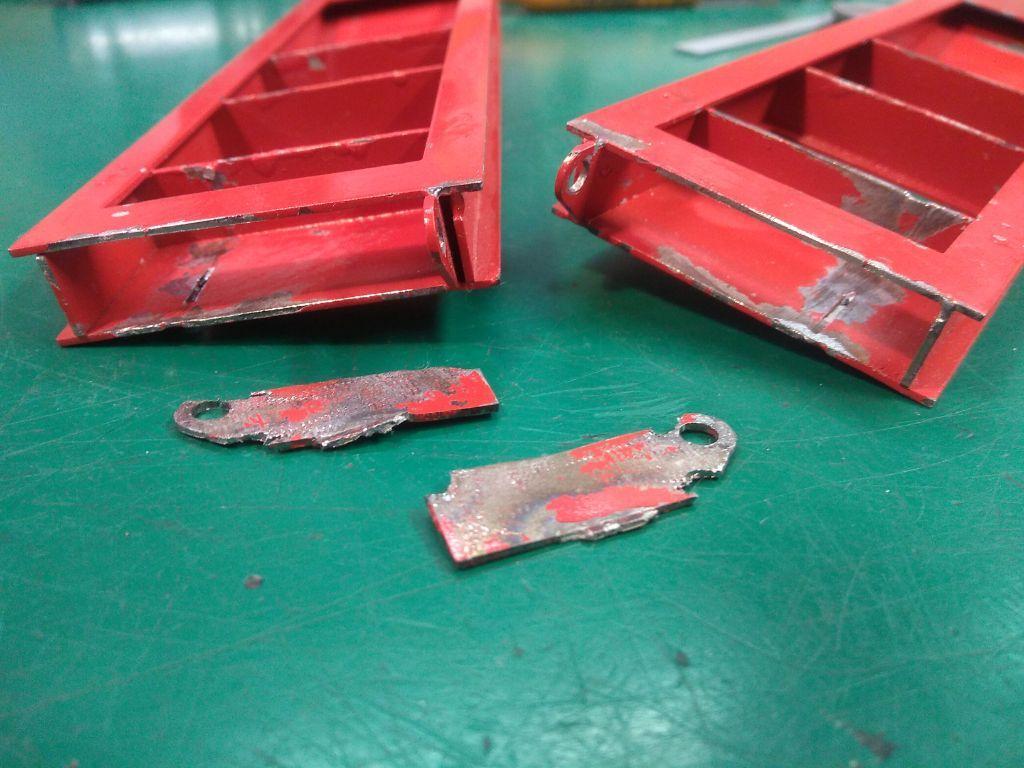

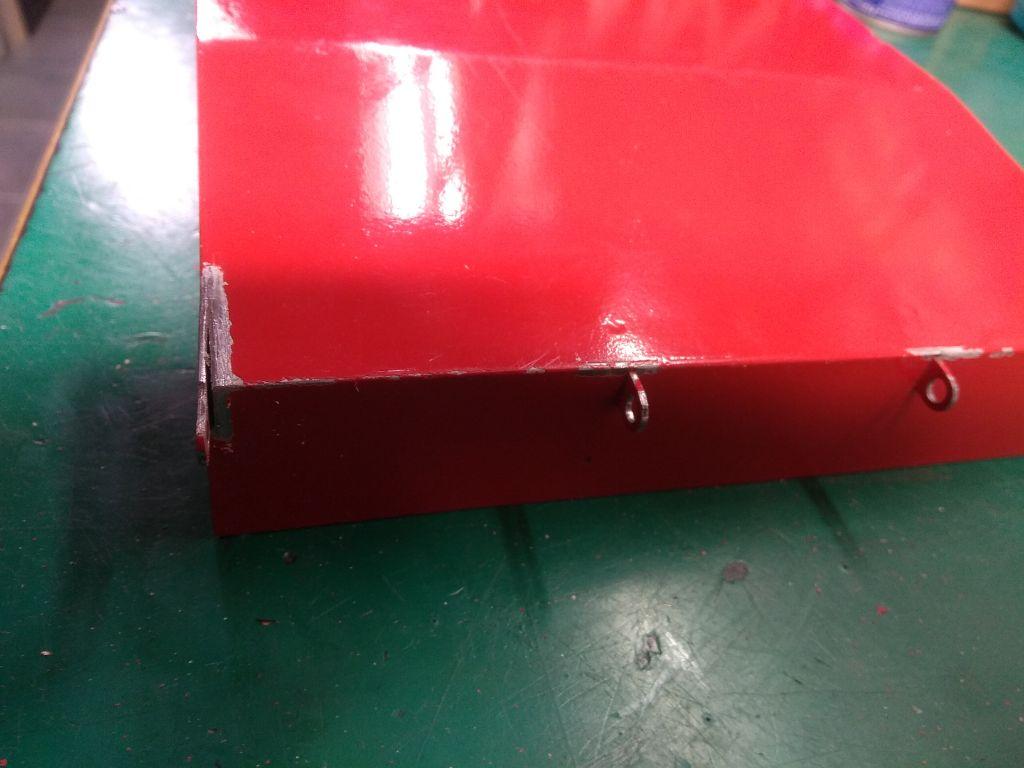

Die Ösen am Rahmen, siehe nachfolgendes Bild, mussten abgetrennt werden.
Gleich geht es weiter
__________________ Gruß Bernd
In der Ruhe liegt die Kraft…
Ich bin am Modell bauen und nicht auf der Flucht!!!!
Meine Homepage
|
|
19.03.2020 16:54 |
|
|
|
|
|
|
|
|
Bernd
König
Dabei seit: 18.01.2006
Beiträge: 921
Maßstab: 1:16 Wohnort: Buseck
Level: 47 [?]
Erfahrungspunkte: 6.338.677
Nächster Level: 7.172.237
Themenstarter
|
|
Weiter geht es
Die Jungs habe ganze Arbeit geleistet.

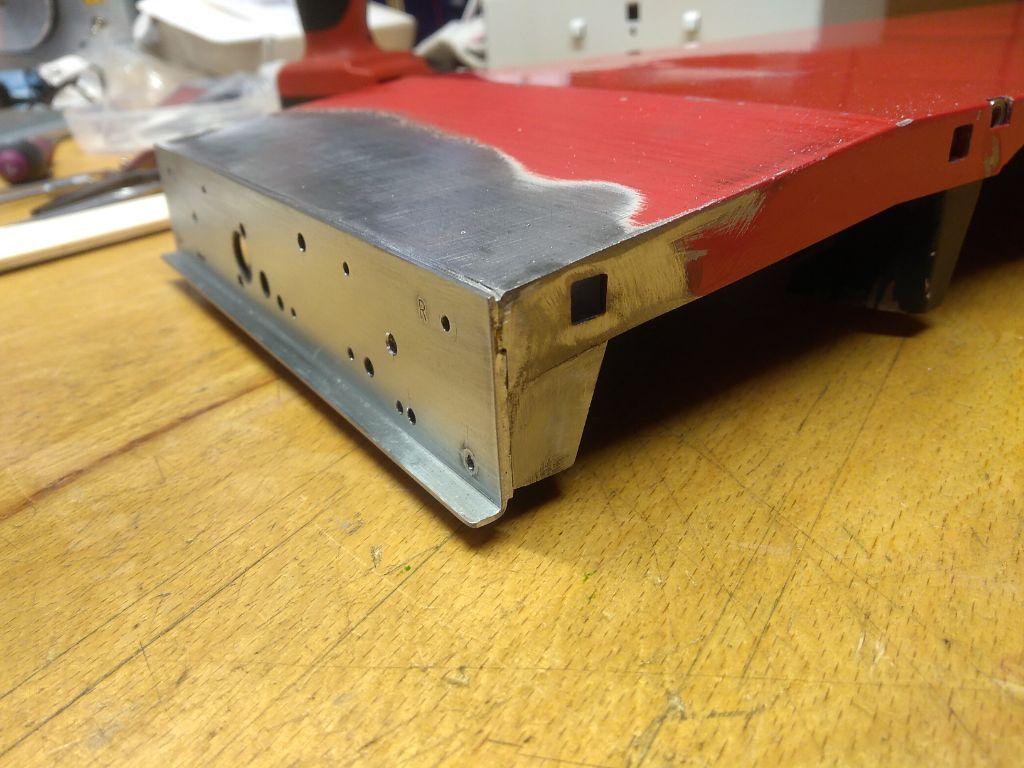

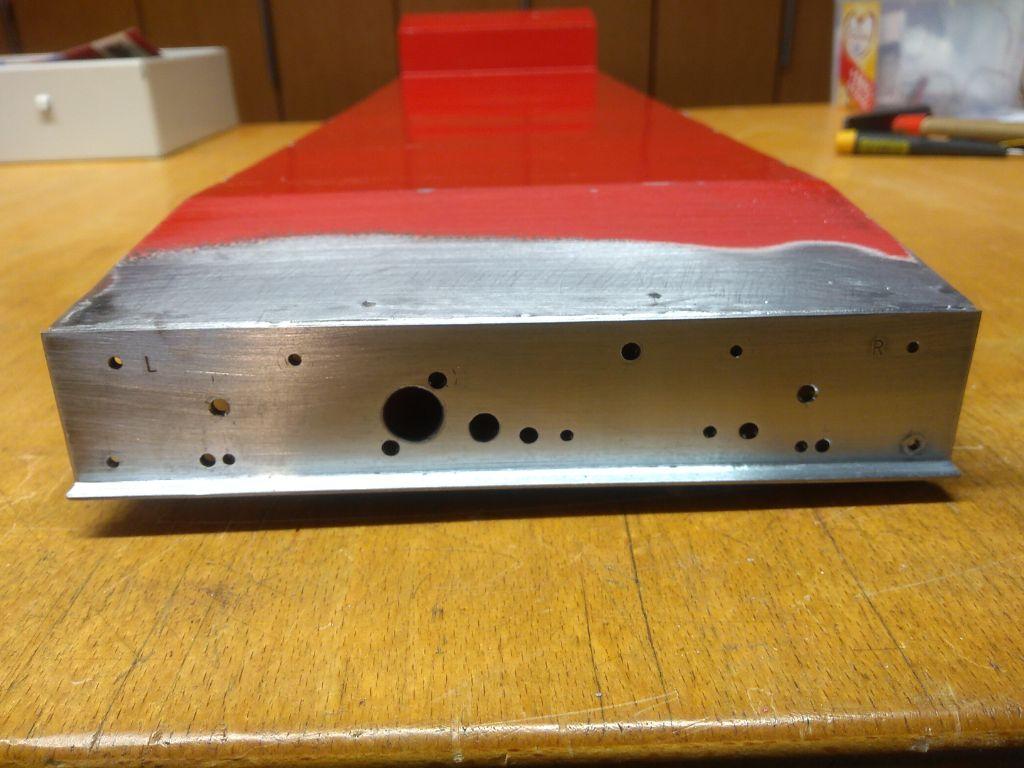

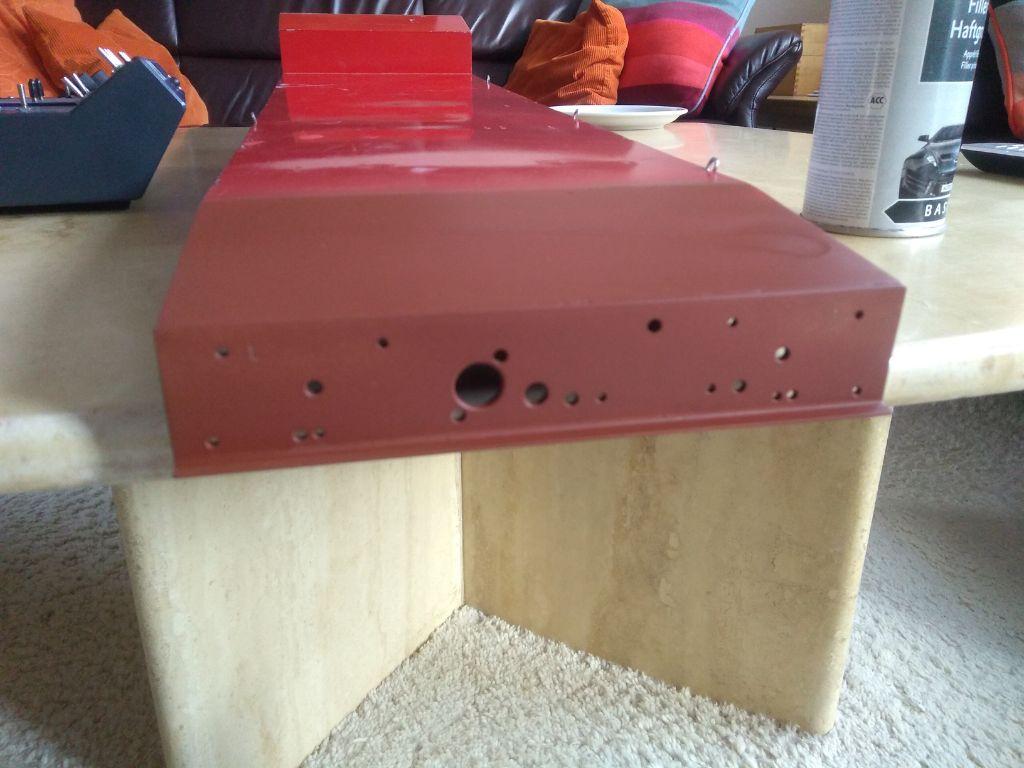

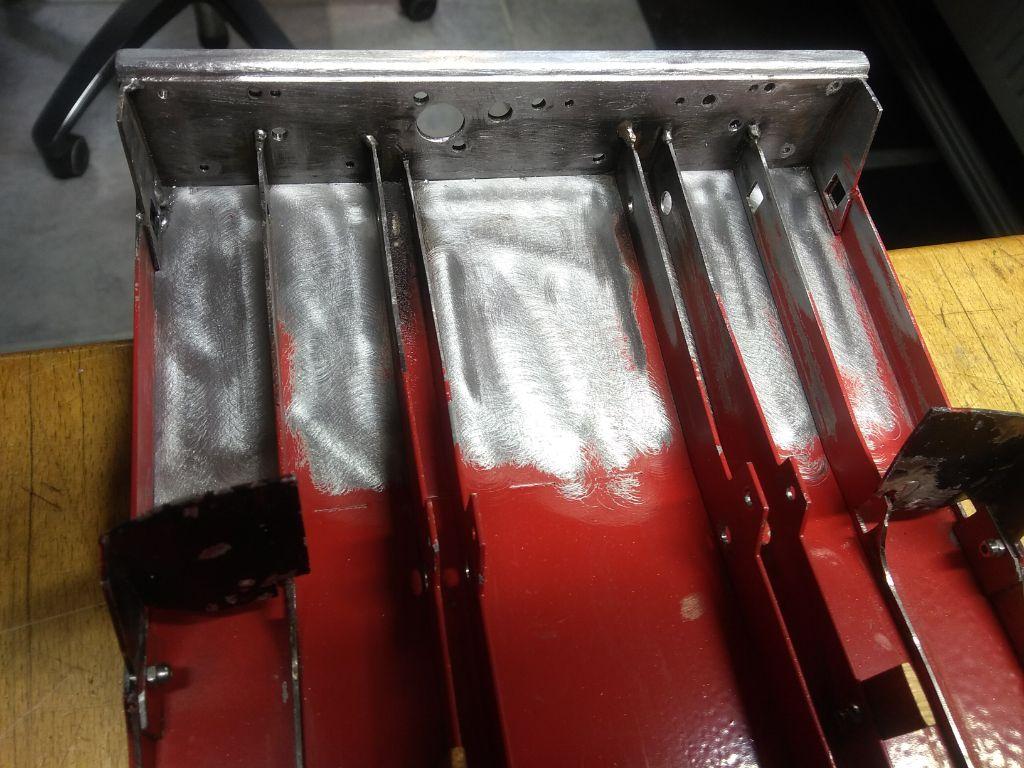

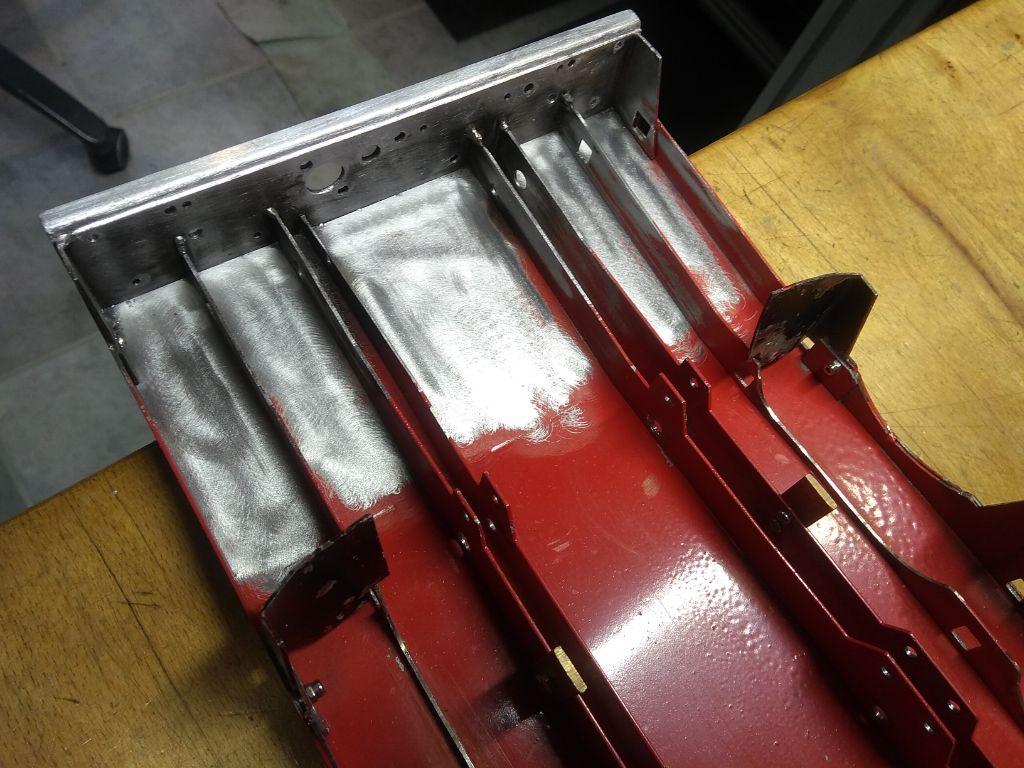

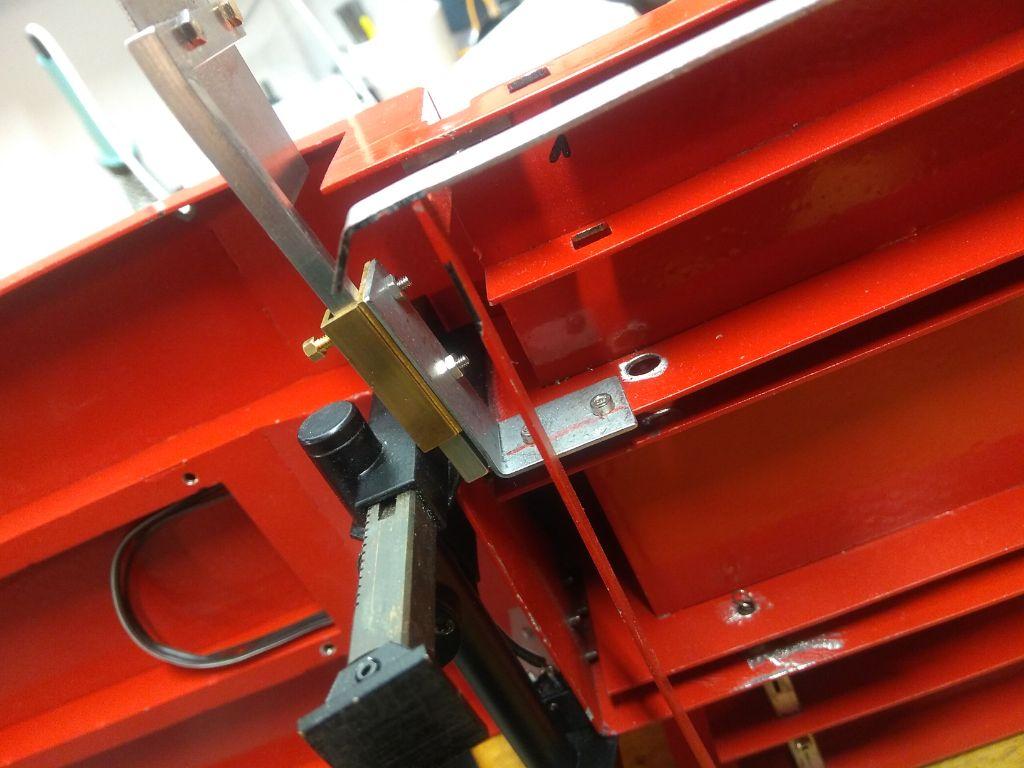

Als nächstes wurde eine neue Platte für die Aufnahme des Antrieb gemacht und an gebracht.
Bald geht es weiter
__________________ Gruß Bernd
In der Ruhe liegt die Kraft…
Ich bin am Modell bauen und nicht auf der Flucht!!!!
Meine Homepage
|
|
19.03.2020 16:56 |
|
|
|
|
|
|
|
|
Bernd
König
Dabei seit: 18.01.2006
Beiträge: 921
Maßstab: 1:16 Wohnort: Buseck
Level: 47 [?]
Erfahrungspunkte: 6.338.677
Nächster Level: 7.172.237
Themenstarter
|
|
Hallo zusammen,
als ich mir einen Überblick verschaffen wollte, fiel mir auf, dass ich euch von folgenden noch nicht berichtet habe. Es sind im Moment so viele Baustellen am Tieflader das man den Überblick verlieren kann.

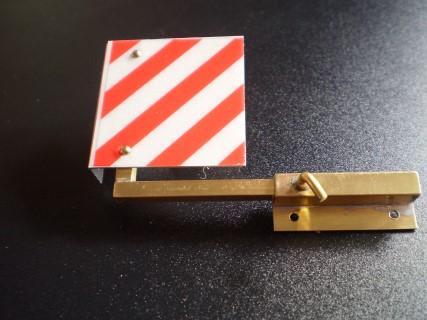

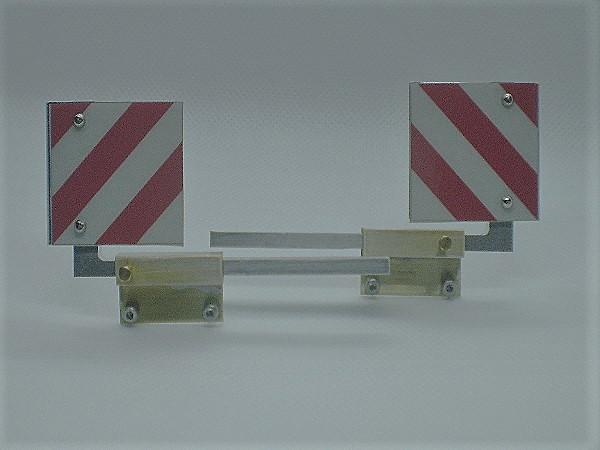

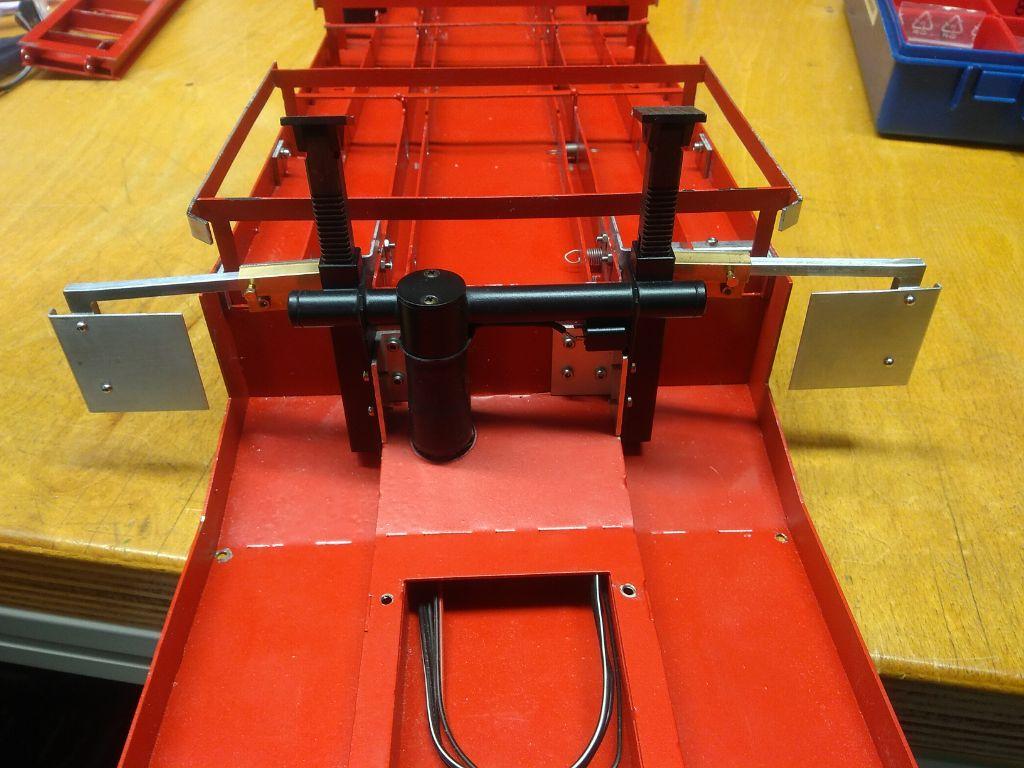

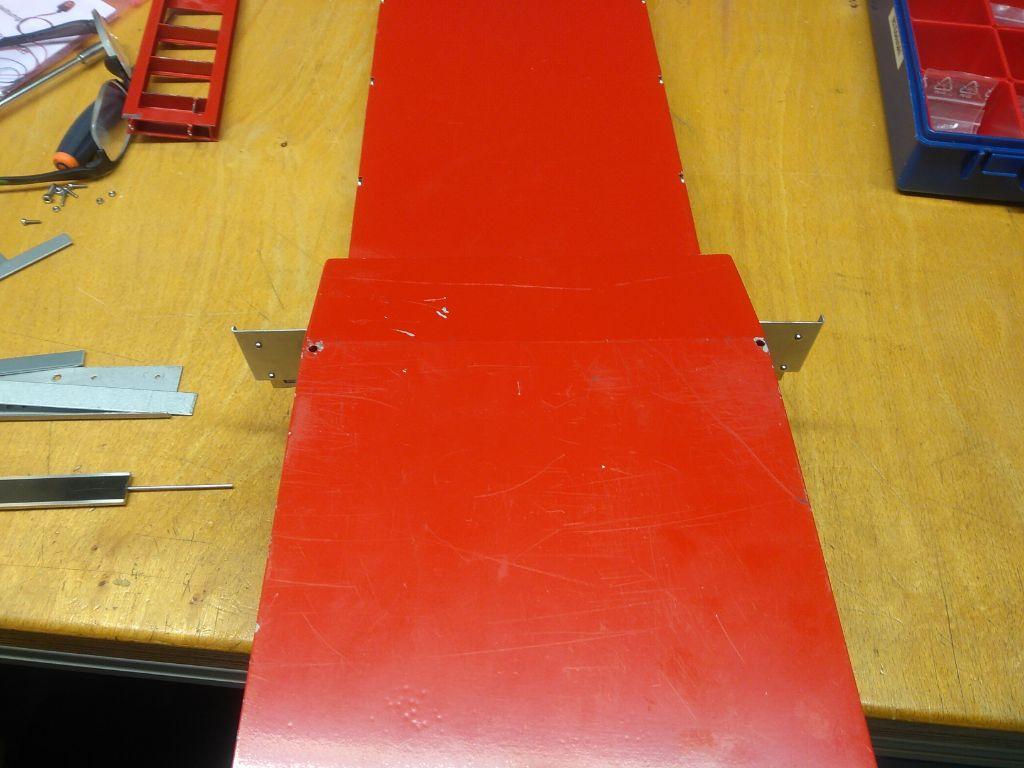

Da es um die Sichtbarkeit, sowie Sicherheit bei Überbreite geht, sollte auch entsprechen hier etwas gemacht werden. Es wurden ein paar von den folgenden Warntafeln angebracht werden.
Siehe Bilder
So wie ich es mir Vorgestellt hatte, konnte es nicht angebaut werden. Es musst etwas improvisiert werden und das Ergebnis kam letztendlich dabei heraus.
Auf den folgenden Bildern ist zusehen, dass sie leicht schräg eingebaut worden sind.
Ich bin mehr wie zufrieden mit dem Ergebnis
__________________ Gruß Bernd
In der Ruhe liegt die Kraft…
Ich bin am Modell bauen und nicht auf der Flucht!!!!
Meine Homepage
|
|
22.03.2020 11:13 |
|
|
|
|
|
|
|
|
Bernd
König
Dabei seit: 18.01.2006
Beiträge: 921
Maßstab: 1:16 Wohnort: Buseck
Level: 47 [?]
Erfahrungspunkte: 6.338.677
Nächster Level: 7.172.237
Themenstarter
|
|
Hallo zusammen,
wie schon angekündigt geht es hier weiter.

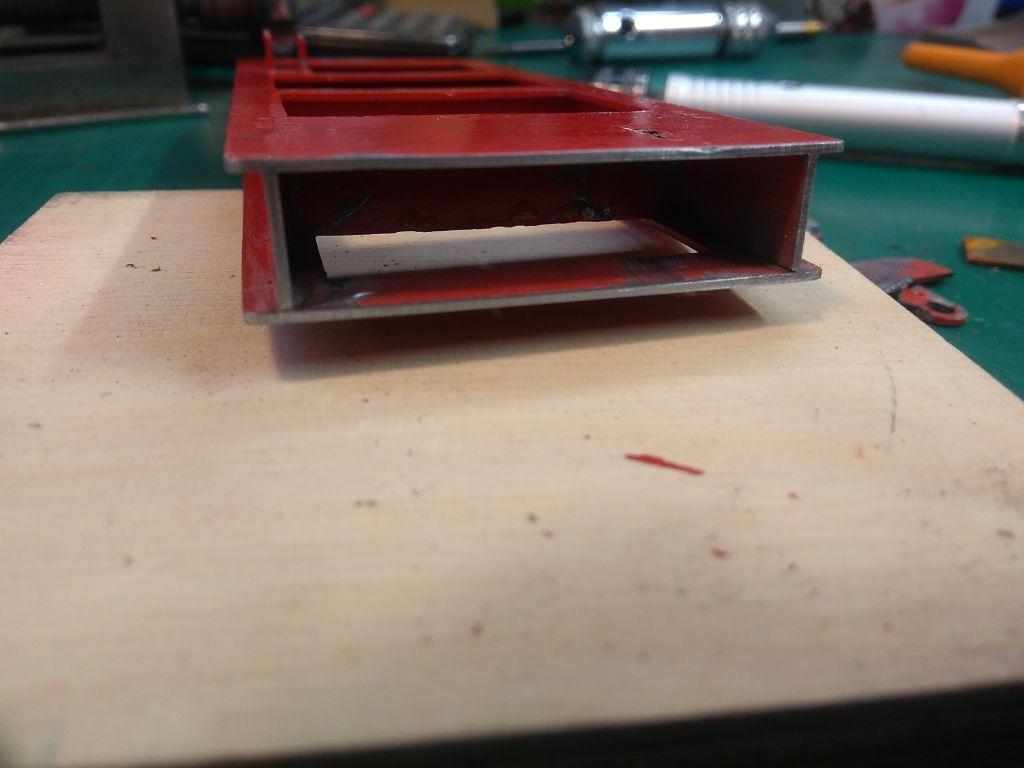

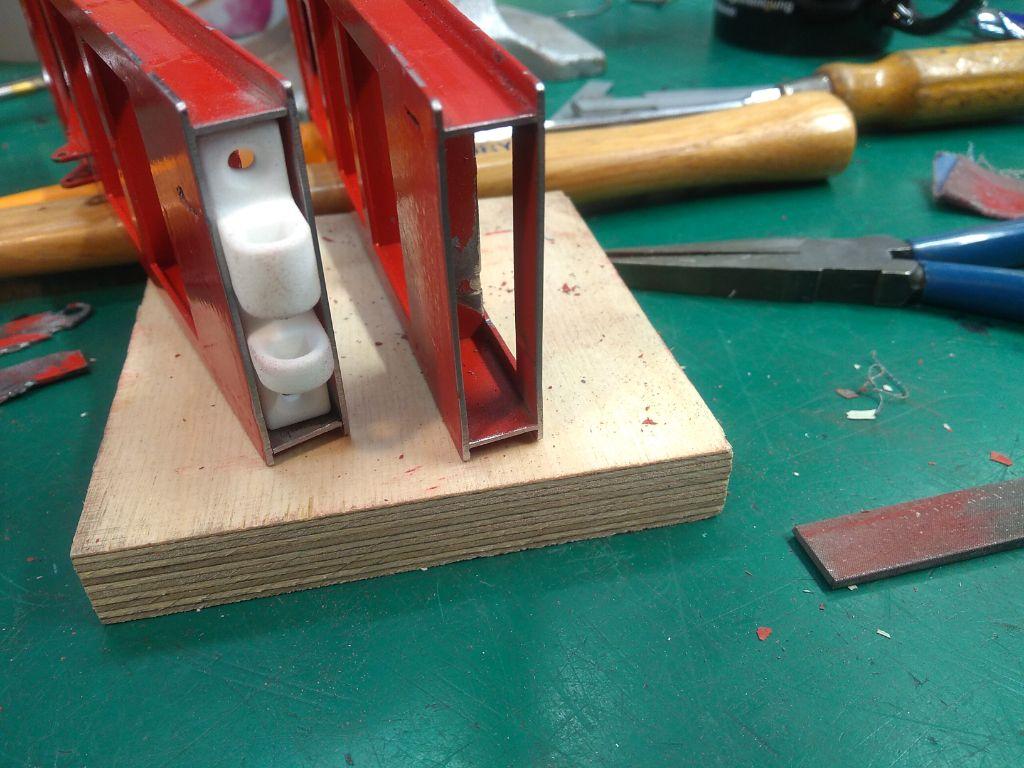

Als nächstes stand die Rampen Halterung auf dem Programm und wie diese umgesetzt werden soll?
Eins war schnell klar, auch diese mussten umgebaut werden.
Siehe Bild

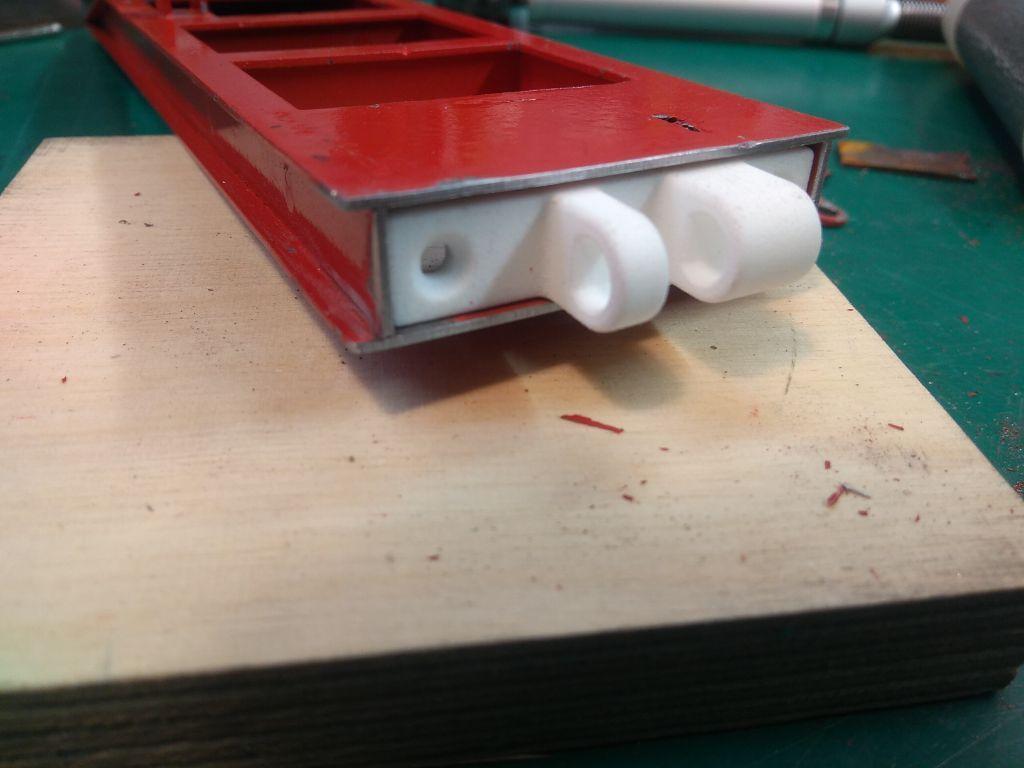

Und wie so oft, kam die Lösung vom Modellbau Kollegen, die dann wie folgt umgesetzt worden ist.

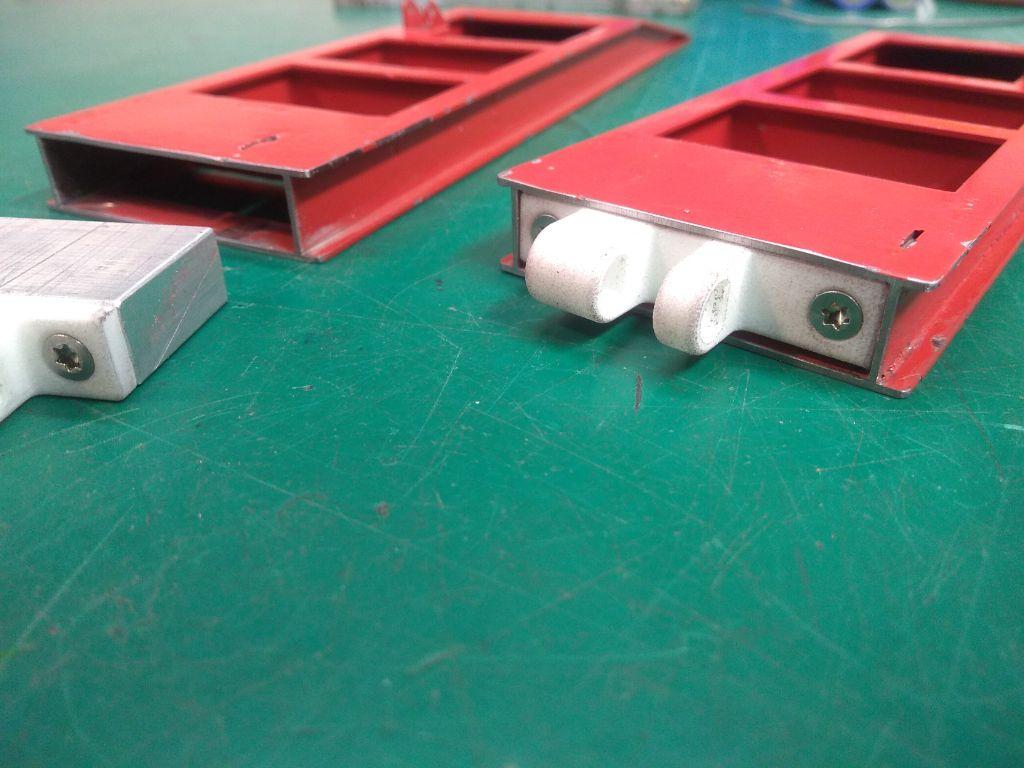

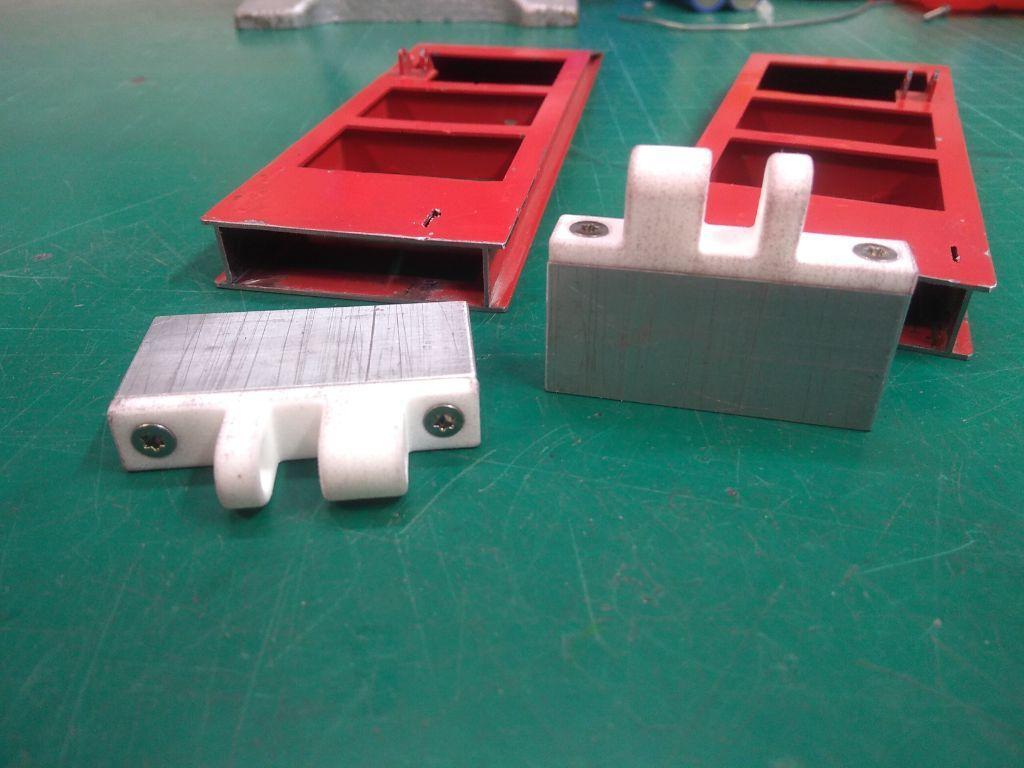

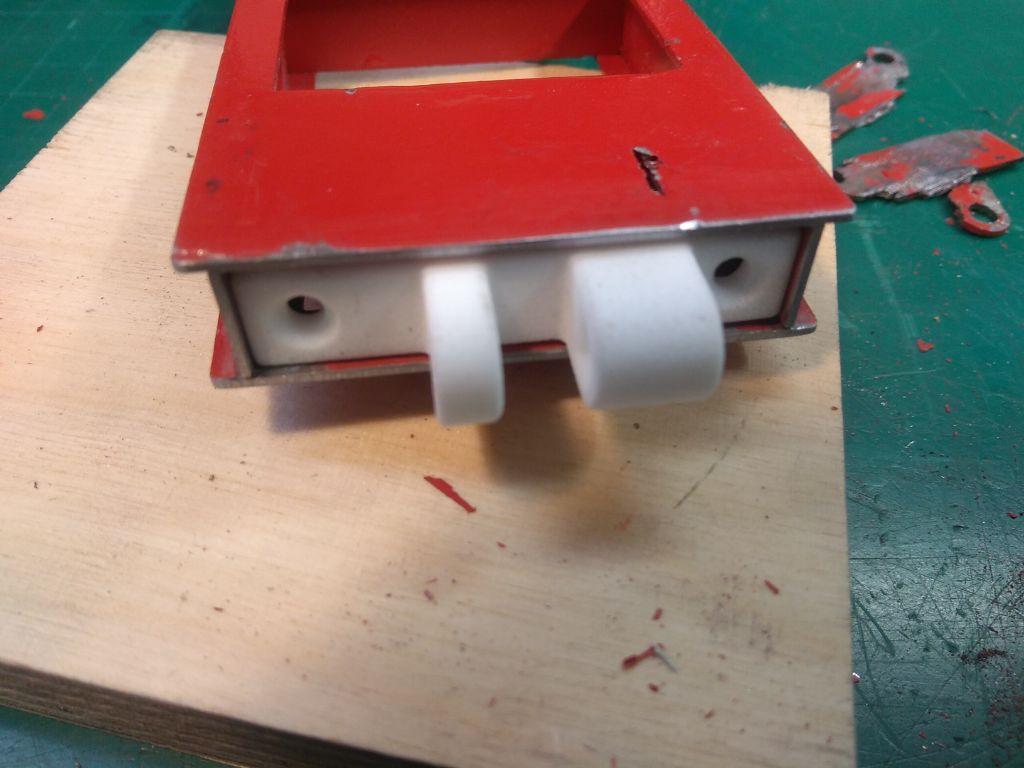

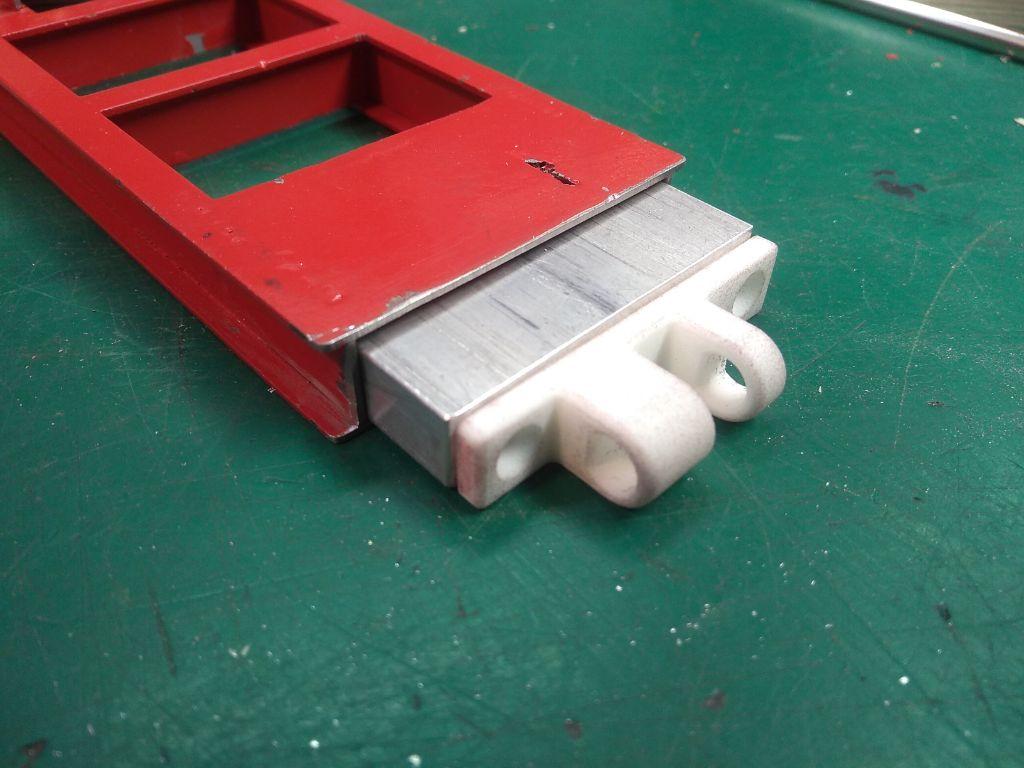

Das Kunststoffteil muss irgendwie an der Rampe befestigt werden

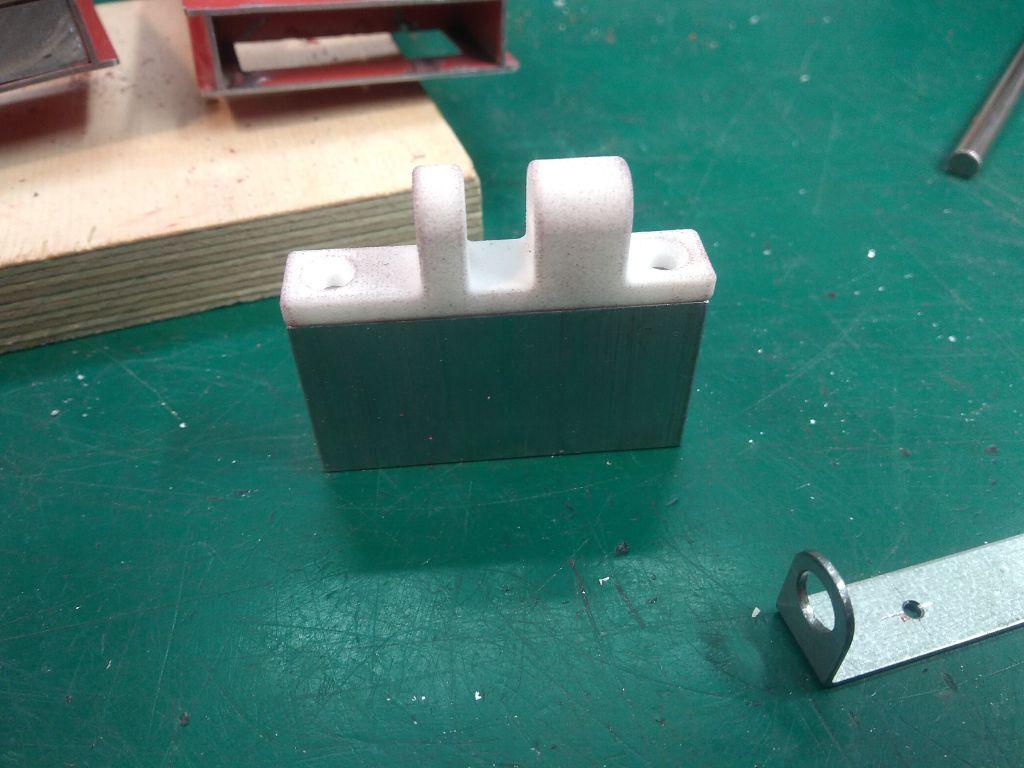

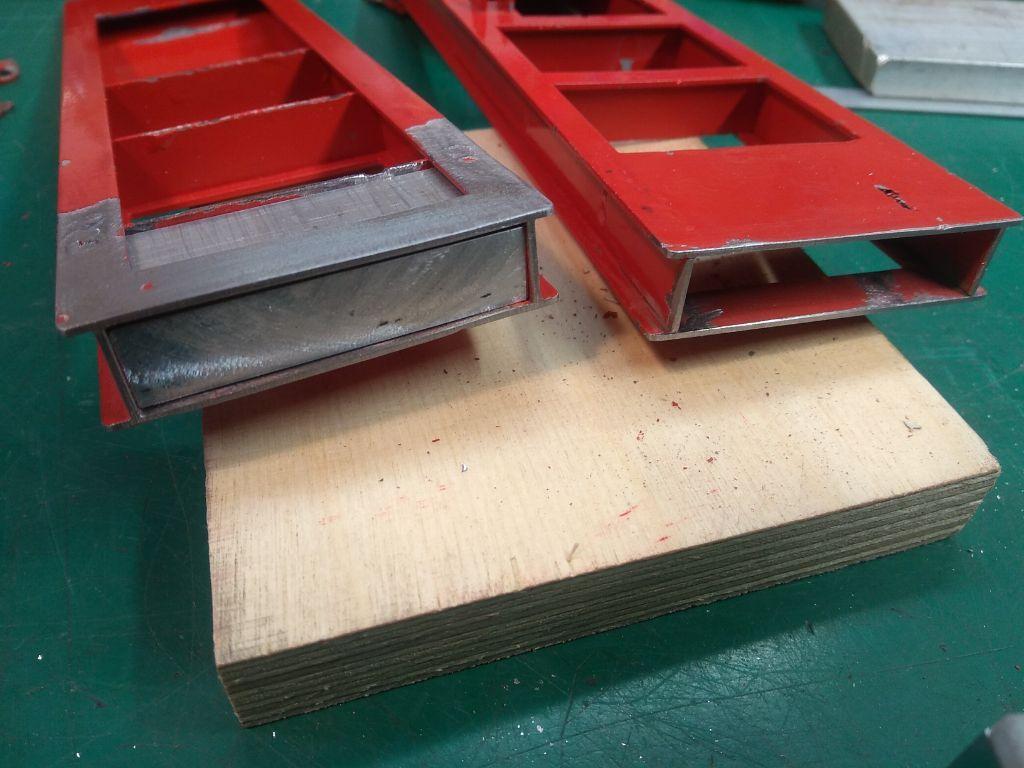

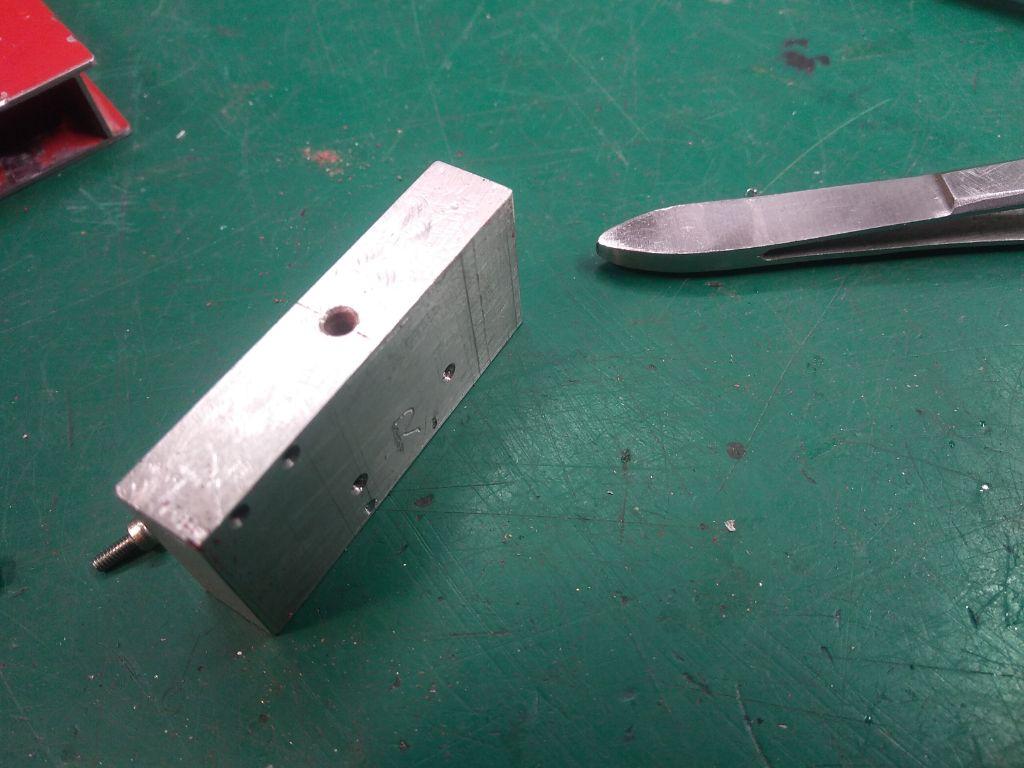

Ein Alublock als Befestigung
Gleich geht es weiter
__________________ Gruß Bernd
In der Ruhe liegt die Kraft…
Ich bin am Modell bauen und nicht auf der Flucht!!!!
Meine Homepage
|
|
29.03.2020 17:27 |
|
|
|
|
|
|
|
|
Bernd
König
Dabei seit: 18.01.2006
Beiträge: 921
Maßstab: 1:16 Wohnort: Buseck
Level: 47 [?]
Erfahrungspunkte: 6.338.677
Nächster Level: 7.172.237
Themenstarter
|
|
Weiter geht es

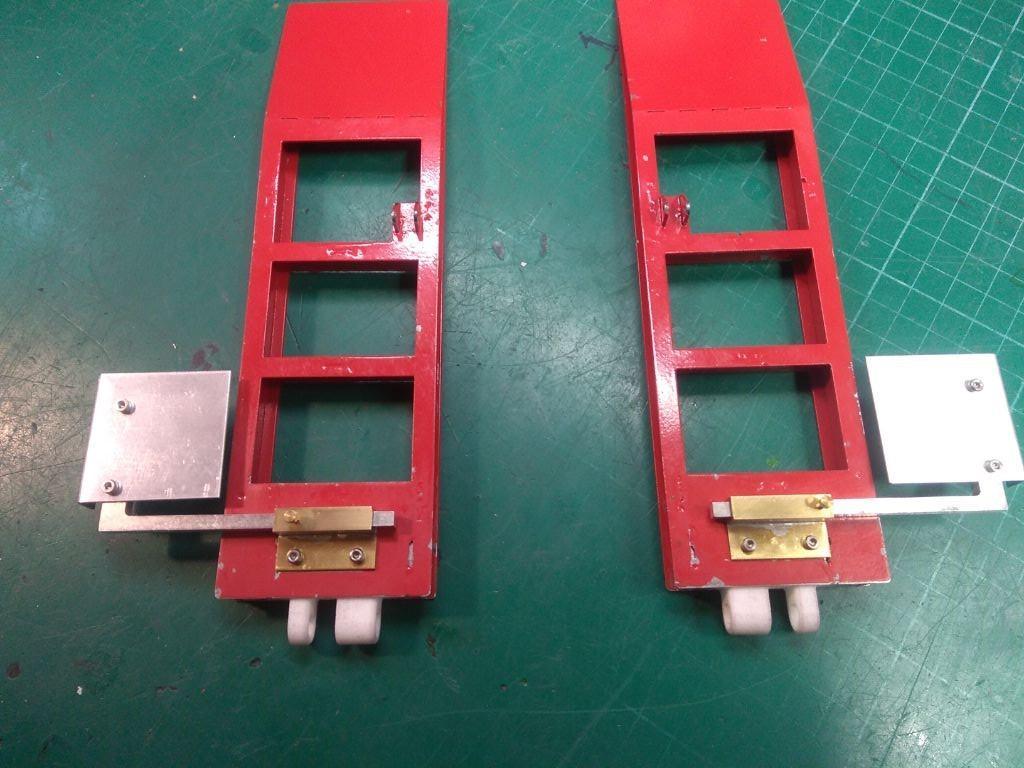

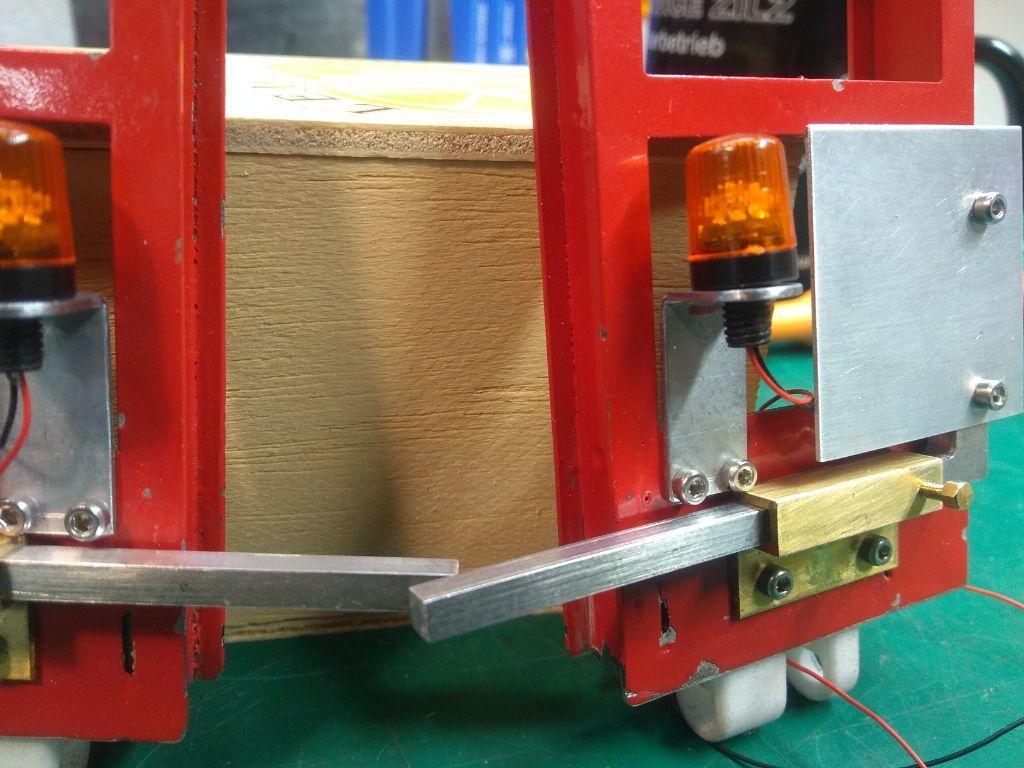

Da gibt es noch ein paar Details, die auch noch an die Rampen sollen.
Siehe Bilder

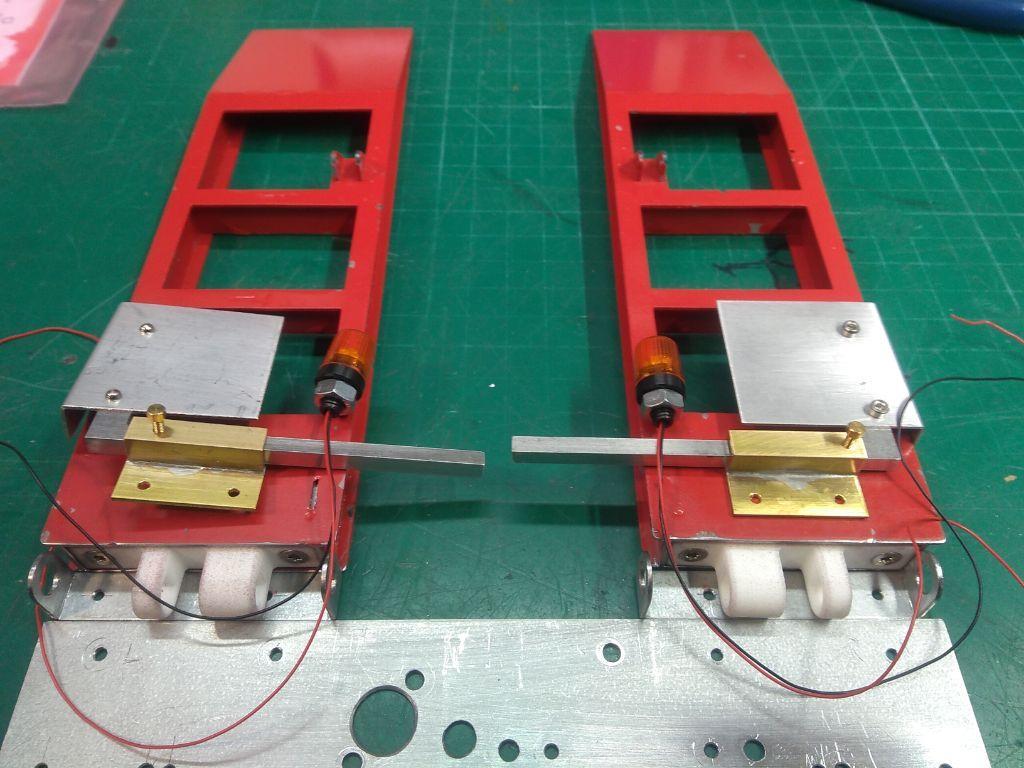

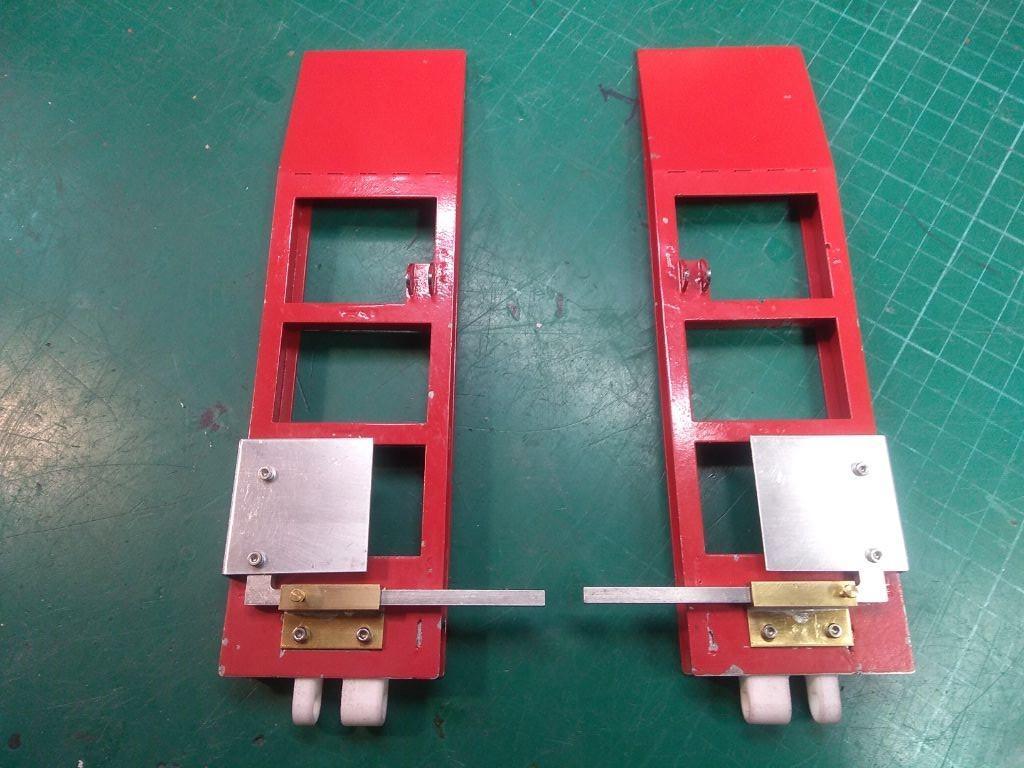

So soll es dann mal Aussehen
Der vorhandene Alublock wird als Halterung genutzt

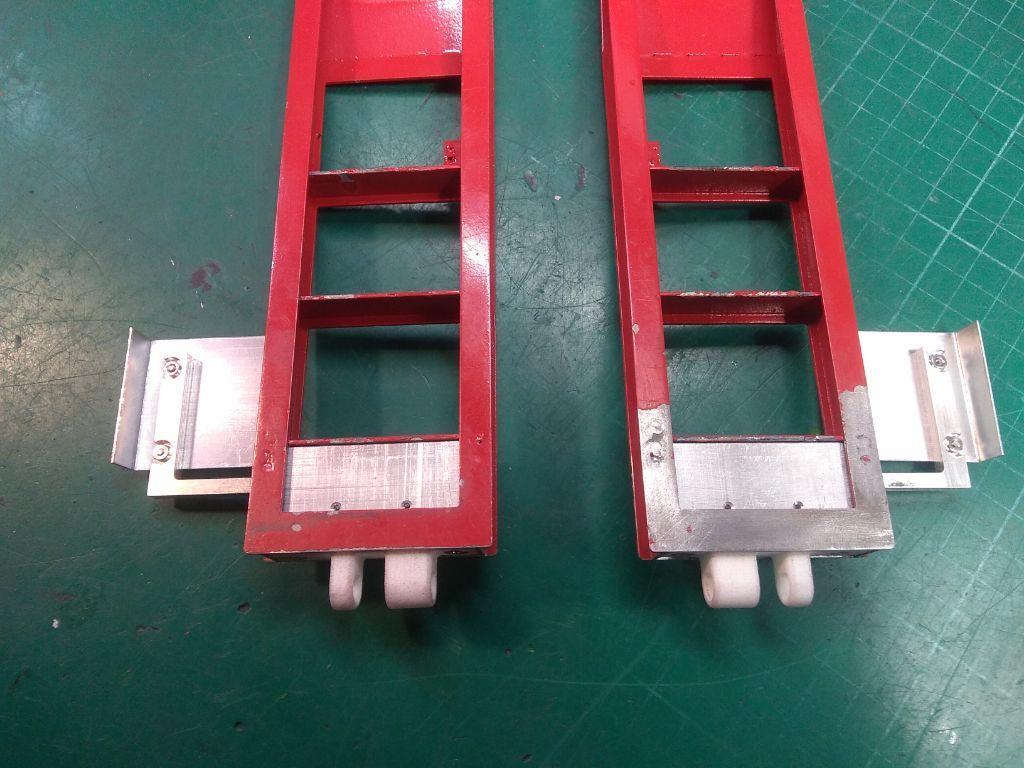

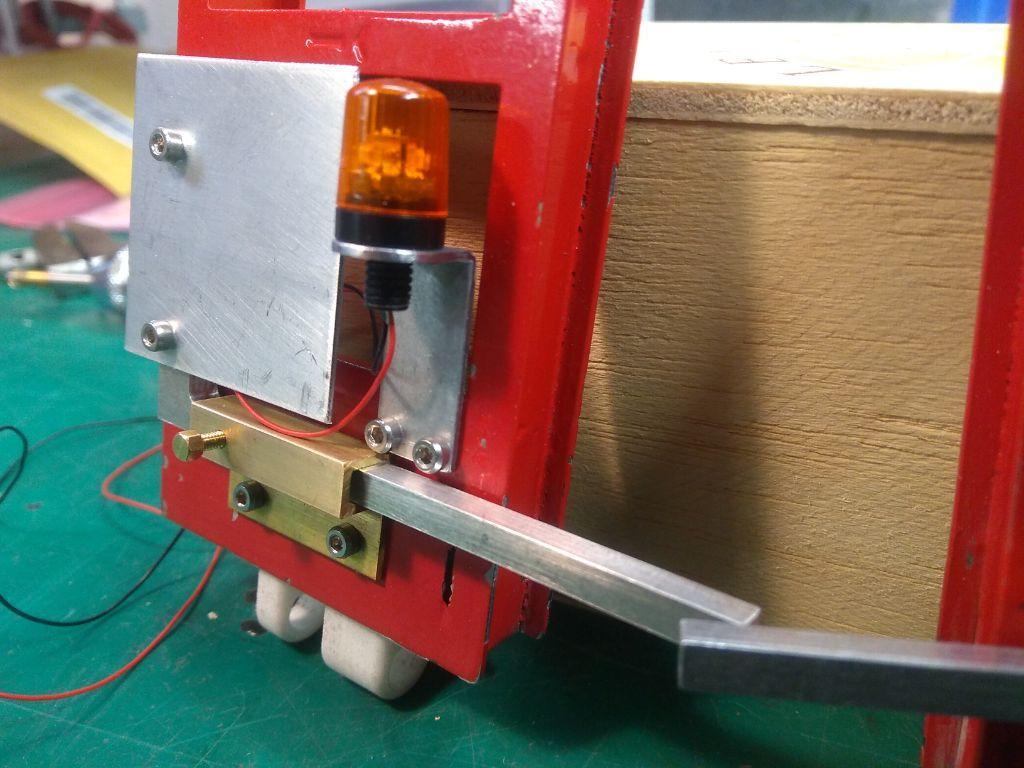

Die Anbau Teile wurden auf Rampe mit dem Halter befestigt
Ich hoffe das ich bald weiter etwas berichten kann
