Christian
Mein Schwenkmotor ist auch gekommen, den ich gleich eingebaut habe !

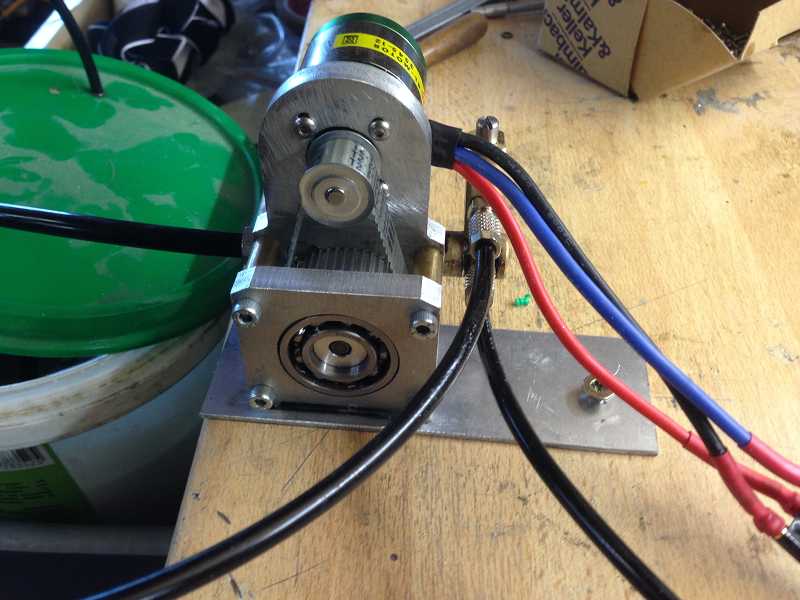

Dann hab ich noch begonnen eine Pumpeneinheit zusammen zu bauen !
Sie sollte ca 2,1 Liter/Minute liefern bei 40 Bar !
Marcel2612
2,1 Liter/Minute sind mal ne Ansage. Was für ne Drehzahl braucht die Pumpe denn bei dem Volumenstrom?
Christian
Hallo das ist aber nur eine Pumpe von zwei
da läuft sie 3600U/min wobei das nur zustande kommt im Bagger wenn man Stiel und Löffel auf vollausschlag hat, was aber nie erreicht wird weil ich die Drehzahl immer so einstelle das wenn alle Ventile auf sind und alle Zylinder unter Bewegung sind nichts übers DBV läuft.
Die Hubpumpe bekommt 2800 U/min und 1,65 Liter
Motor ist an jeder Pumpe der gleiche mit 850/V und 750 Watt
Marcel2612
Was für Zahlen, Wahnsinn. Das wird ein super Teil
Christian
Hab heute nebenbei die Pumpe ein wenig gequält und dann noch einen Hubzylinder angeschlossen um zu sehn wie viel Bar sie benötigen beim ein und ausfahren im ausgebauten zustand .... ausfahren 3 Bar und einfahren 4 Bar finde ich recht gut !
Und dann hab ich den Hubzylinder eingebaut und an den Mono einen Eimer dran und geschaut was er so hebt .... 1 Hubzylinder bei 32 Bar ca 14 Kg.
Ich hoffe das reicht ?
Hier noch eine kleine Aufnahme dazu ....
https://www.youtube.com/watch?v=biaDLFKdQEA
Christian
Danke Tuerk nun sollte es gehen !!
Christian

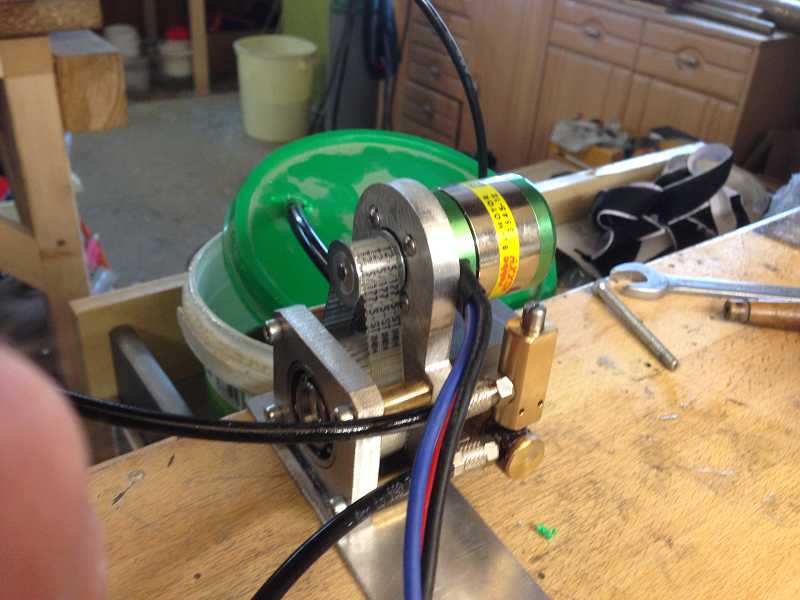

Heute hab ich mal die zweite Pumpe fertig gemacht !
Sie macht 1,65 Liter und hat den gleichen Motor dran !

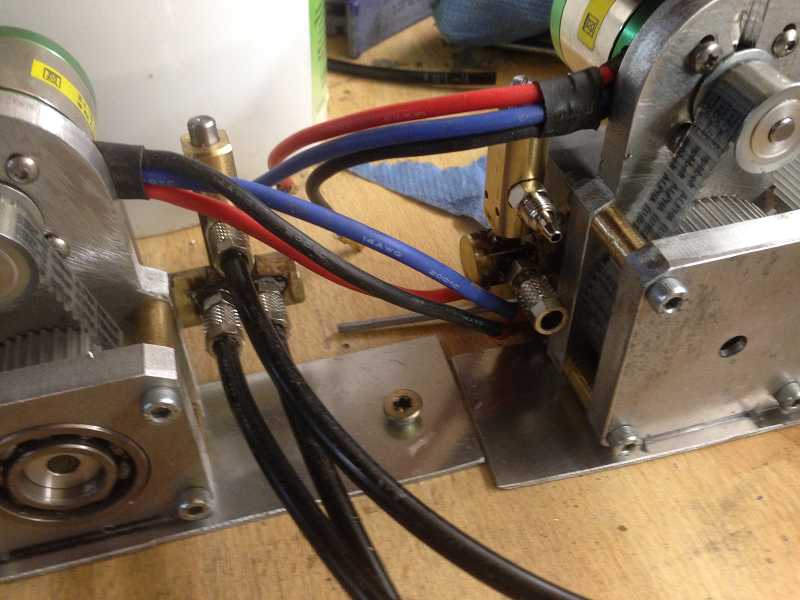

Die Pumpe selber ist gedreht angebaut so das beide Saugleitungen nebeneinander sind dann!
Die rechte Pumpe ist für Stiel und Löffel darum hat sie 2 ausgänge das ich das Ventil von links und rechts bestromen kann !
JensR
Sehr schick, sieht alles sehr stabil aus!
Christian
Ihja lieber ein Lager mehr und an mm mehr Material wie nachbessern ....
Christian

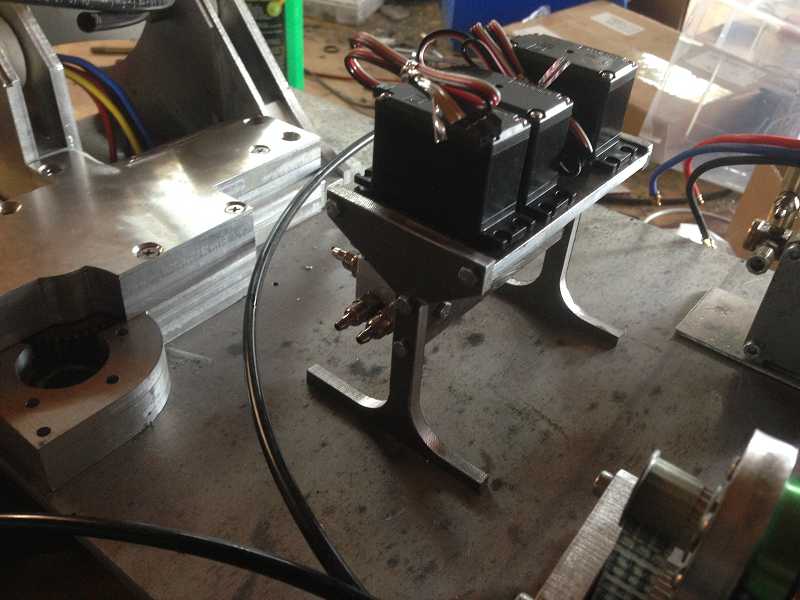

Weiter geht's mit dem Ventilhalter
Die Luft zwischen beiden Ventilen brauche ich für 90 grad Nippel da durch 3 mm Schläuche nur 2 Liter durchgehen und ich aber 2 Liter brauche "theoretisch" und die Nippel nur 2,5 mm haben bestrome ich das Ventil von beiden Seiten !

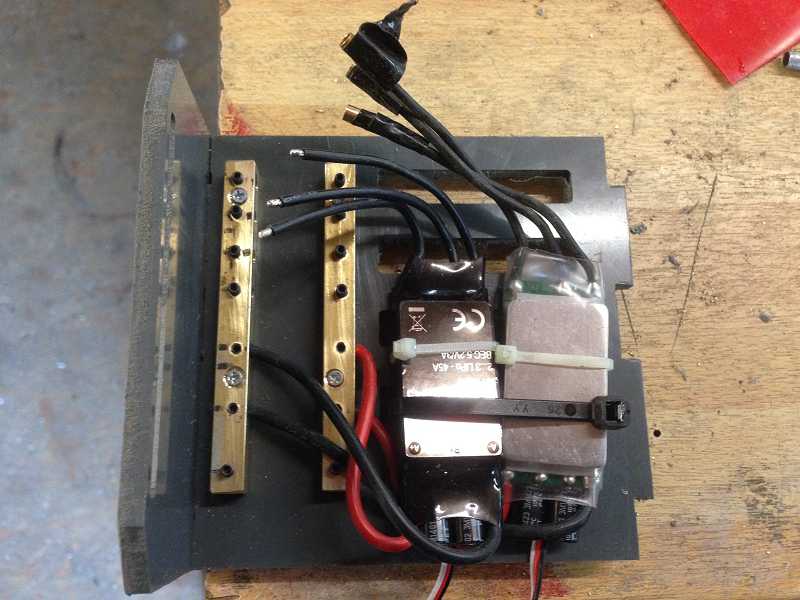

Dann hab ich mir aus PVC einen Stromverteiler gemacht wo alle Regler und Empfänger dran kommen !
zur Außenseite hin ein Lüfter der die Pumpenregler belüftet !

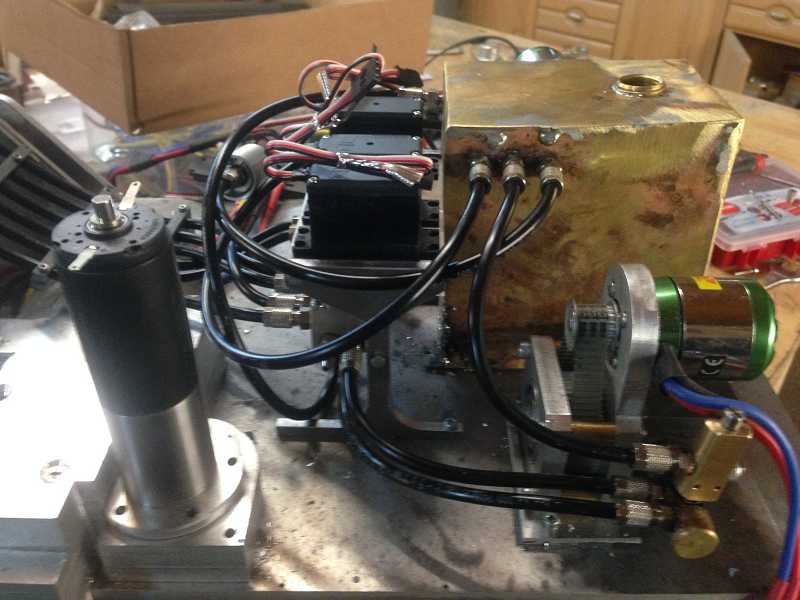

Und dann hab ich noch den Tank gemacht oben rein kommt ein Sinterfilter der zum Befüllen und belüftet dient!
Christian

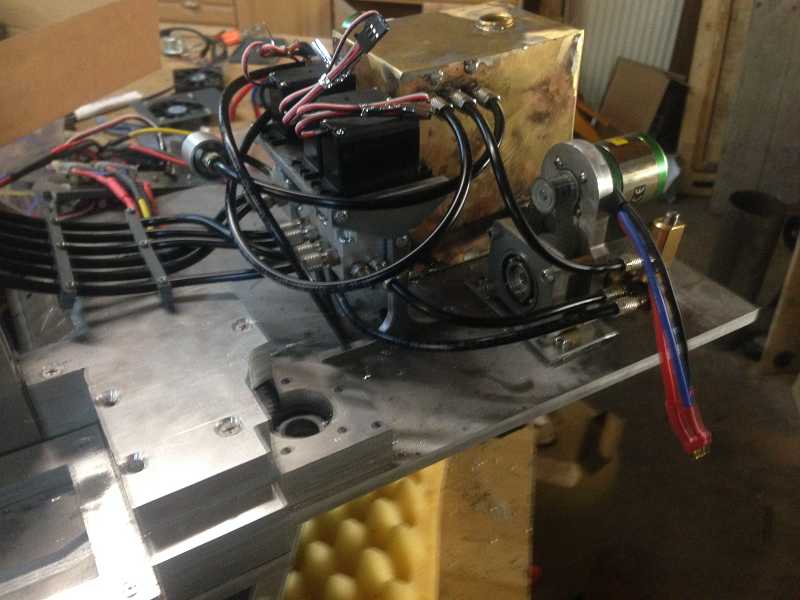

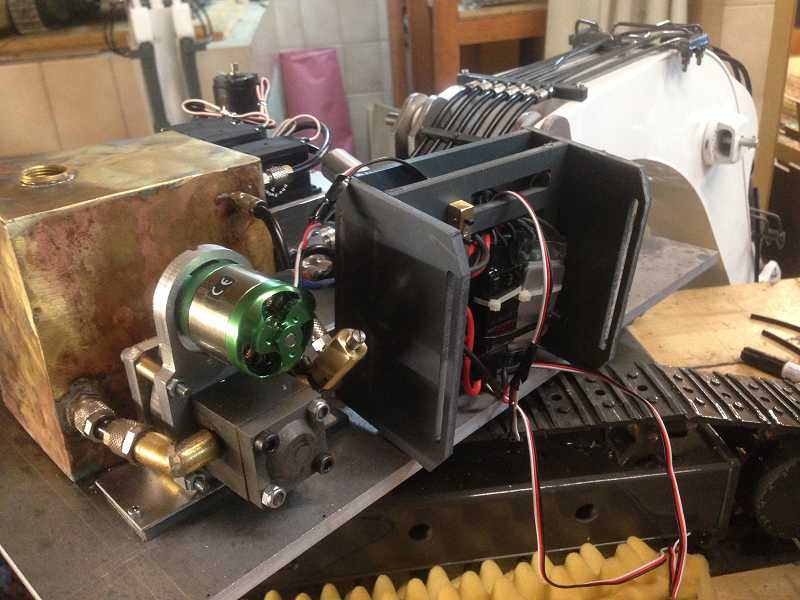

Aktuell Heute habe ich begonnen die pumpen an Ort und stelle zu platzieren....

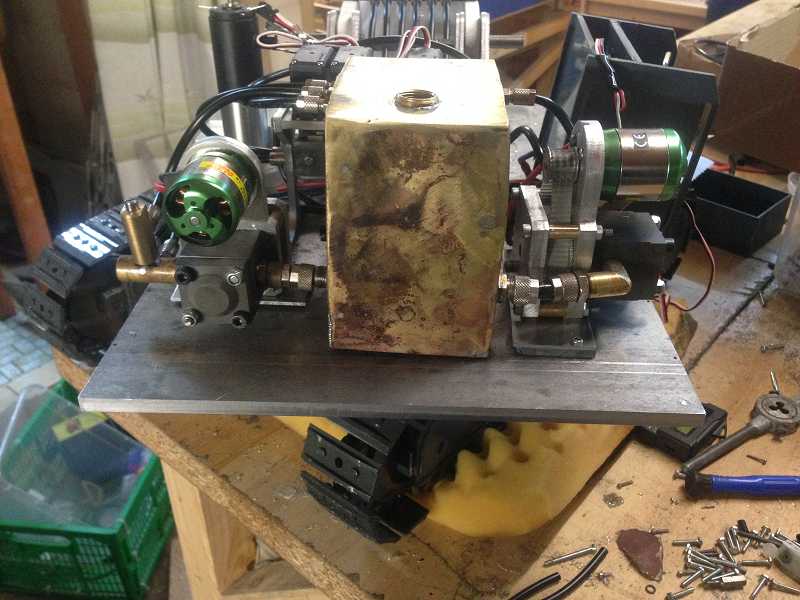

geht gerade so in der breite ... der Tank ist zwar leicht verzogen aber so wie auf dem Foto nicht das ist eine Täuschung !

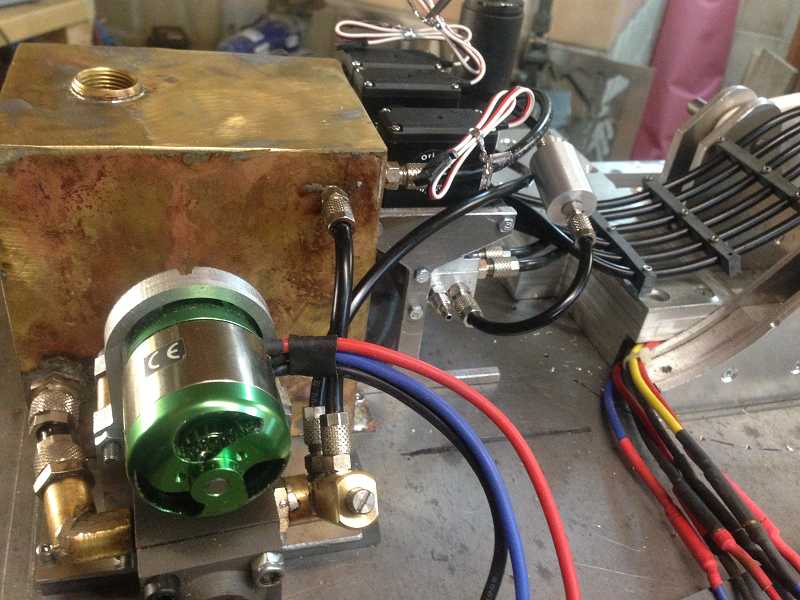

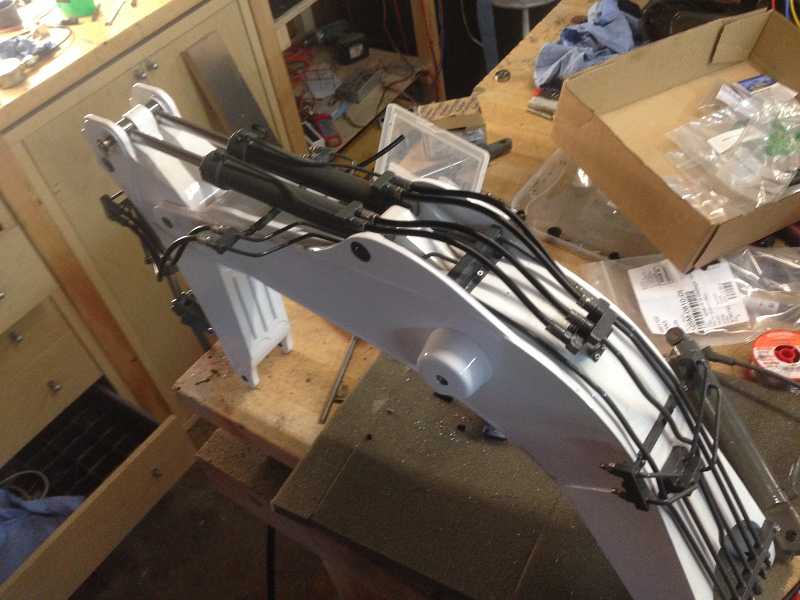

Dann Schlachhalter gefräst und die Schläuche zum Monoblock in die richtige Reihenfolge gebracht !

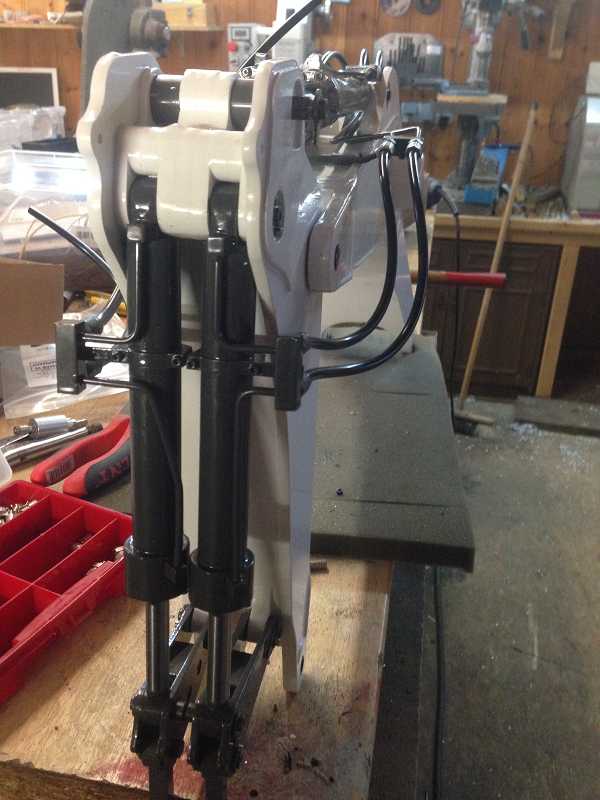

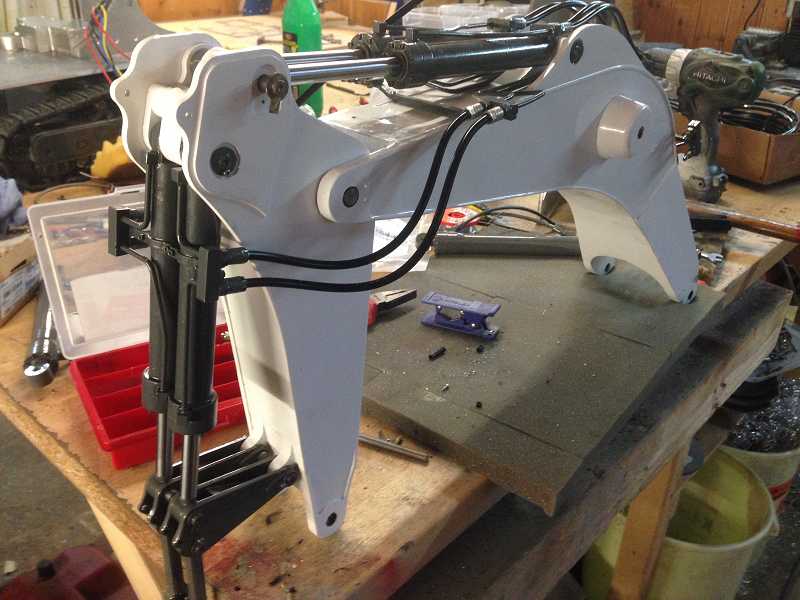

Hier mal wenn der Ausleger ganz gehoben ist !
Das das so ging musste ich mein Schwenkgetriebe zwischen dem A Bock abschrägen !

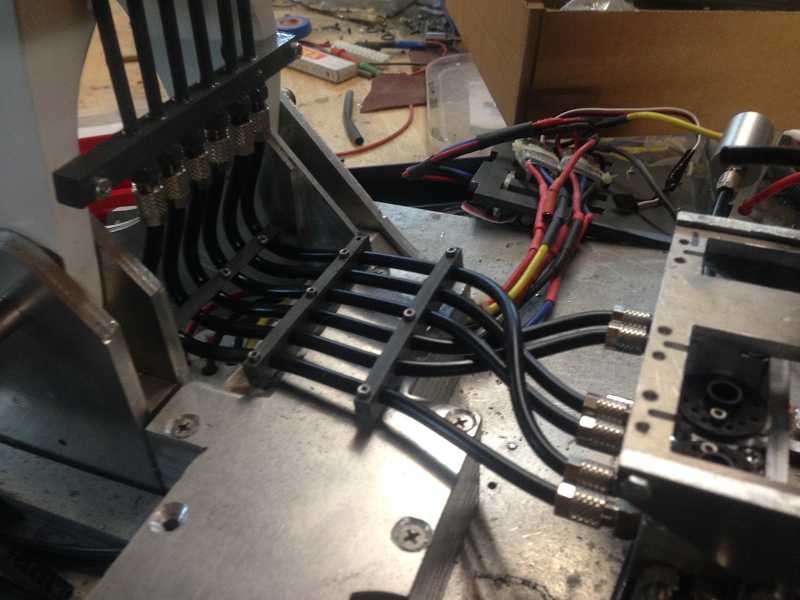

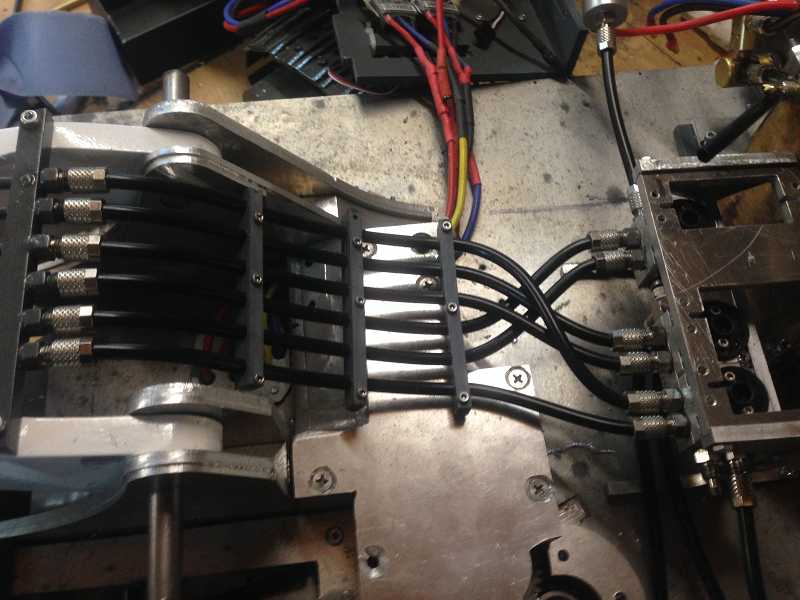

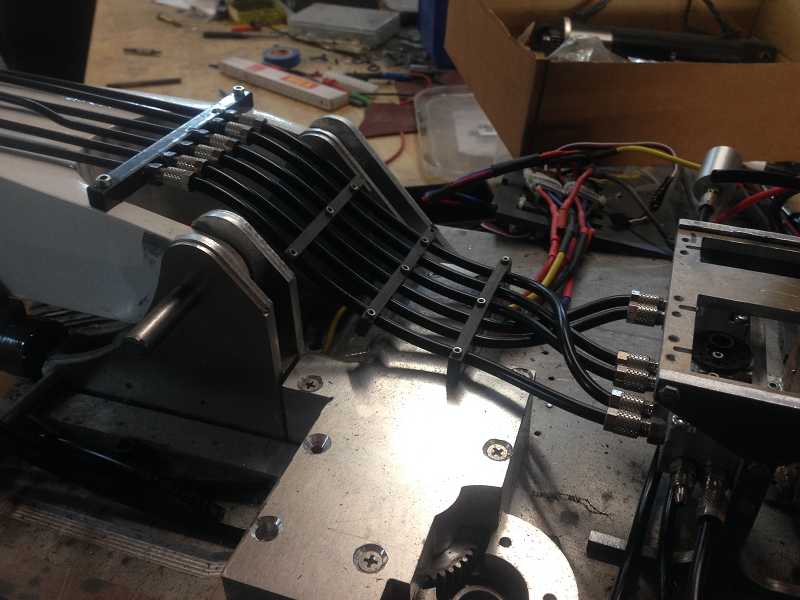

Und hier die restliche Verschlauchung!!
Und hier kommt der Stromverteiler hin, wenn alles fertig ist mache ich oben drauf noch Klebeband dann können schläche samt pumpe explodieren und es kommt kein Öl an die empfindliche Elektronik oder eher an die Empfindliche Scheissteuere Elektronik !
Und vorne sollte dann noch Platz sein für einen 16000er Lipo !
Christian

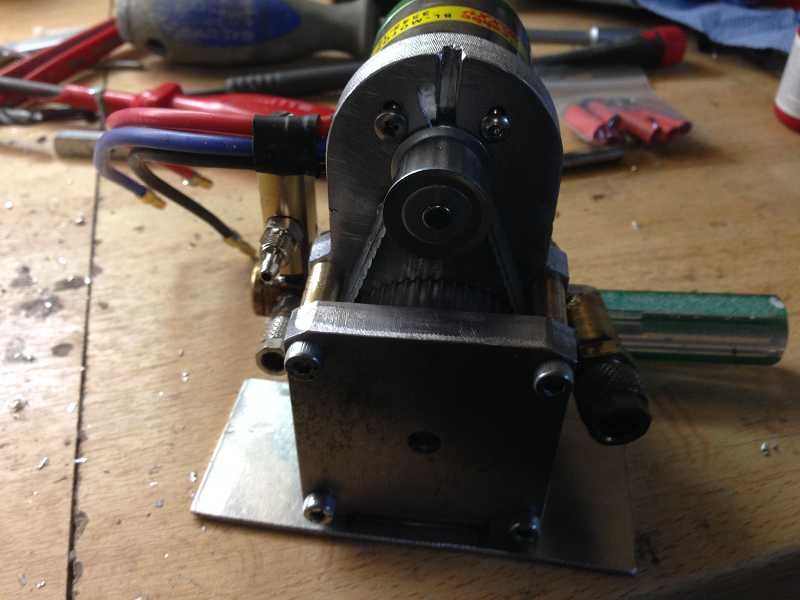

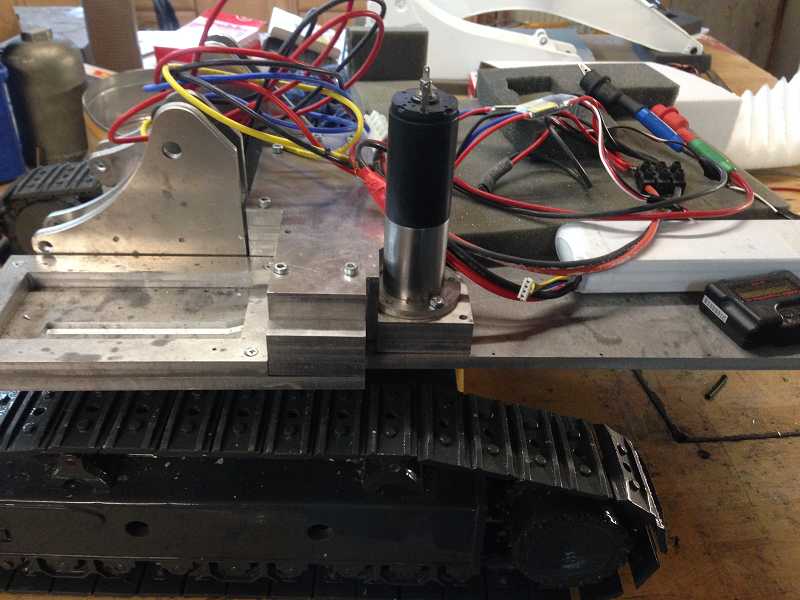

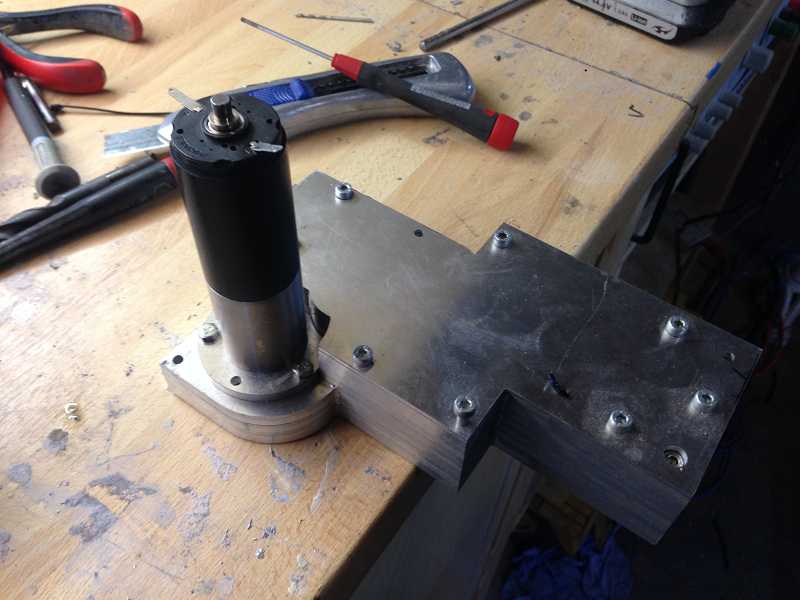

Gestern hab ich dann den Schwenkantrieb fertig gemacht ....
TRistan
Hallo Christan
Schön gebaut bis her
Mich würden die Ventile und der Hydraulikfilter interessieren wo du die Teile her hast
Das DBV ist denke ich von Drehspan
Christian
Danke Tristan,
die Ventile sind von Drehspann wie auch die DBV´s und den Filter hab ich von Premacon ist aber der selbe wie der von Martin !
TRistan
Danke dir für die auskunft
Hast du auch Maße vin den Ventilen glaube die gibst doch in 3 Baugrößen kannst du mir da weiter helfen?
Christian
das sind Megaventile die haben 24x24 mm jedoch der durchfluss ist bei meinen die von einem maxi Ventil die halten aber nur 35 bar und ich wollte mehr !
Jedoch hab ich gerade getestet und ein Video gemacht wobei raus gekommen ist das ich warscheins mir 18 bar auch fahren kann
