Eigenbaufräse

Hi, hier mal ein paar Bilder von meiner Eigenbaufräse. Sie ist bestimmt nicht die schönste, aber das sollte sie aber auch nicht sein. Die Fräse ist fast komplett aus Stahl gefertigt und bringt inzwischen ca. 400 kg auf die Waage. Der Nutentisch wird demnächst noch gegen einen aus Stahl getauscht. Eine vierte Achse habe ich vor längeren auch angefangen zu bauen. Aus Zeitmangel ruht diese Baustelle aber momentan.

Die Achsen werden von DC-Servomotren angetrieben. Die Spindel hat eine Abgabeleistung von 1,5kW, brint max 12000rpm und hat eine ER25 Aufnahme (spannen bis max. 16mm). Die Fräse bringt es auf 8000mm/min im Eilgang, aus Sicherheitsgründen habe ich sie aber auf 4000mm/min begrenzt. In allen Achsen sind 25er Kugelgewindetriebe mit einer Steigung von 5mm verbaut. Die Linearführungen von Typ LH25 sind von NSK.

Verfahrwege in mm: X500 Y300 Z180

Die Fräse zu bauen hat viel Spaß gemacht, und ich konnte eine ganze Menge dabei lernen. Sozusagen lerning by doing...
Es wird auch bestimmt nicht die letzte Eigenbaufräse gewesen sein.

Wenn es Fragen geben sollte, dann raus damit.

Gruß Thorsten

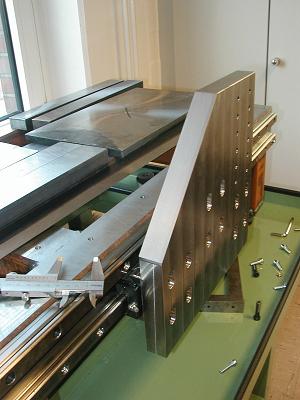

hier ein paar nicht mehr ganz aktuelle Bilder von der Fräse

Hallo Thorsten,
danke für die Beschreibung. Das ding ist ja gewaltig! Hast du dafür Pläne bekommen, oder hast du alles selber entworfen?

Hut ab!

Gruss
Bernd

Nicht kleckern sonder klotzen! So ist recht Saubere Arbeit, Hut ab!
Welche Steuerung und Software verwendest du?

Gruss, Harry.

Hi Bernd, für die Fräse gibt es kein Pläne, ist eine Eigenkreation und basiert nur auf ein paar Skizzen. Die nächste würde ich auf jeden Fall mit einem 3D-CAD-Programm konstruieren.

@ Harry ...von der Steuerung und ein paar Werkstücken werd ich morgen Bilder einstellen.

Gruß Thorsten

Hi Leute, hier mal ein paar größere Werkstücke die ich mit meiner Fräse hergestellt habe. Sind alles Teile füt ein CAT 385 (1:14,5)

Gruß Thorsten







IMG]http://www.tauwurm.de/baumaschinenforum/teil16_8.jpg[/IMG]

Hallo Thorsten,

super arbeit muss ich sagen. Sieht sehr gut aus deine Fräse auch die teole die gefräst werden seh n auch super aus....sag mal was für eine HF Spindel hast du????

hallo Thorsten,
bin sprachlos, das hat mit hobby schon nix mehr zu tun, das fällt schon fast unter Profimaschinen!

Gruss
Bernd

Hi, die Spindel kommt aus Italien. Der Hersteller heißt Elte. Ich habe die Spindel vor 3-4 Jahren dort direkt bestellt. Damals habe ich 280 Euro bezahlt (+ 50 Euro Versand). Inzwischen hat sich Preis fast verdoppelt.

Zitat:

hallo Thorsten, bin sprachlos, das hat mit hobby schon nix mehr zu tun, das fällt schon fast unter Profimaschinen!

Danke Bernd, das geht runter wie KSS

Es ist aber nur ein Hobby von mir. Zwischendurch, wenn es die Zeit zuläßt, fertige ich mal was für gute Bekannte.

Gruß Thorsten

Hallo Thorsten,

ja ich habe eigentlich vor mir auch noch ne HF Spindel zu kaufen aber die sind so schweine Teuer deswegen hab ich es erstmal weggelassen

Zitat:

Original von Thorsten Hi, die Spindel kommt aus Italien. Der Hersteller heißt Elte. Ich habe die Spindel vor 3-4 Jahren dort direkt bestellt. Damals habe ich 280 Euro bezahlt (+ 50 Euro Versand). Inzwischen hat sich Preis fast verdoppelt. Zitat: hallo Thorsten, bin sprachlos, das hat mit hobby schon nix mehr zu tun, das fällt schon fast unter Profimaschinen! Danke Bernd, das geht runter wie KSS Es ist aber nur ein Hobby von mir. Zwischendurch, wenn es die Zeit zuläßt, fertige ich mal was für gute Bekannte. Gruß Thorsten

Hallo Thorsten,
dann werde ich mal zusehen, dass wir gute Bekannte werden,dann könntest du mir auch so ne Fräse fertigen

gruss
bernd
